شرح

با استفاده از فناوری نمونه برداری AC، کنتورهای انرژی الکتریکی سری PZ می توانند بسیاری از پارامترهای الکتریکی شبکه سه فاز مانند جریان، ولتاژ، توان، انرژی الکتریکی و غیره را به طور مستقیم یا غیر مستقیم اندازه گیری کنند. می توان از آن برای نمایش محلی استفاده کرد و به تجهیزات کنترل متصل شد تا یک سیستم اندازه گیری و کنترل را تشکیل دهد.

مجهز به درگاه ارتباطی RS-485، با استفاده از پروتکل Modbus-RTU سازگار، مترها می توانند سیگنال پارامتر الکتریکی را به خروجی آنالوگ استاندارد، با ورودی سوئیچینگ چهار کاناله (دو کاناله) / خروجی سوئیچینگ دو کاناله، تغییر دهند. بر اساس نیازهای مختلف، پارامترهای الکتریکی برای نسبت تبدیل، زنگ هشدار، ارتباط و غیره را می توان با کلیدهای روی صفحه تنظیم و کنترل کرد.

کنتورهای سری PZ نسبت قیمت به عملکرد بالایی دارند و می توانند جایگزین مبدل های الکتریکی سنتی و مترهای اندازه گیری شوند. این کنتورهای الکتریکی به‌عنوان یک جزء دستیابی دیجیتالی و هوشمند پیشرفته، به‌طور گسترده در سیستم‌های کنترل مختلف، سیستم‌های SCADA و سیستم‌های مدیریت منابع انرژی مورد استفاده قرار گرفته‌اند.

امکانات

1. شمارنده انرژی سنج سه فاز دارای اثرات آب بندی و ضد تداخل خوبی است تا بتواند اندازه گیری دقیق را تضمین کند.

2. دقت بالاتر برای ولتاژ: کلاس 0.2، انرژی فعال: کلاس 0.5. ولتاژ را می توان به 660 ولت وصل کرد.

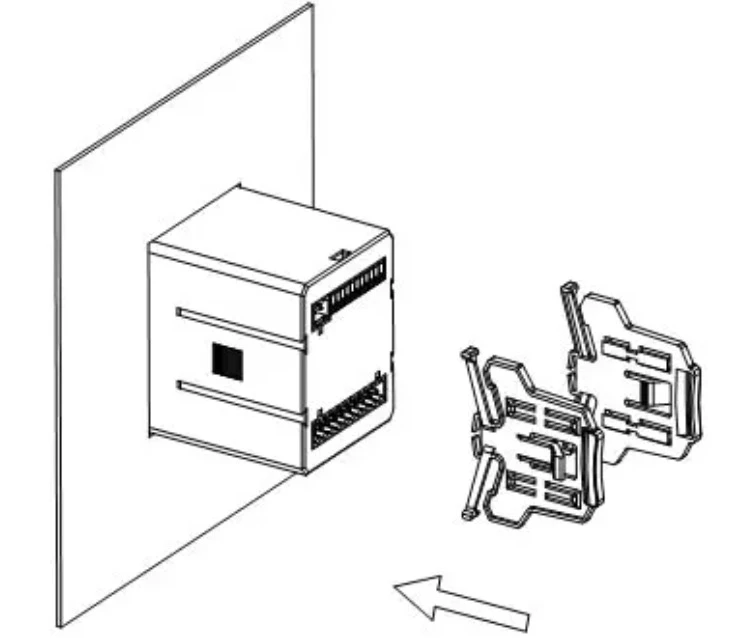

3. طراحی 92*92/88*88 نصب را راحت تر می کند و در زمان صرفه جویی می کند.

4. صفحه نمایش LCD/LED شفاف به شما این امکان را می دهد که داده ها را با وضوح بیشتری ببینید و از بروز خطا جلوگیری می کند.

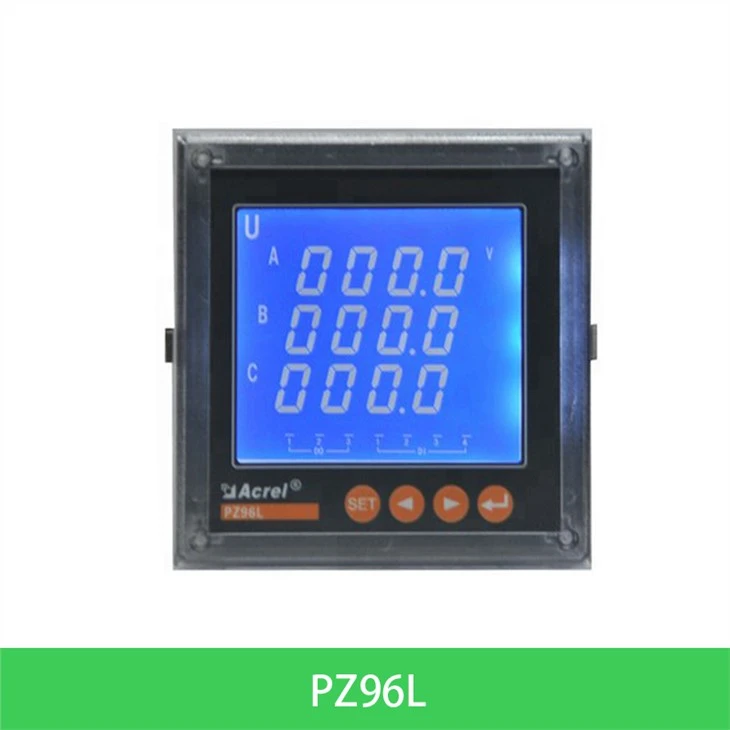

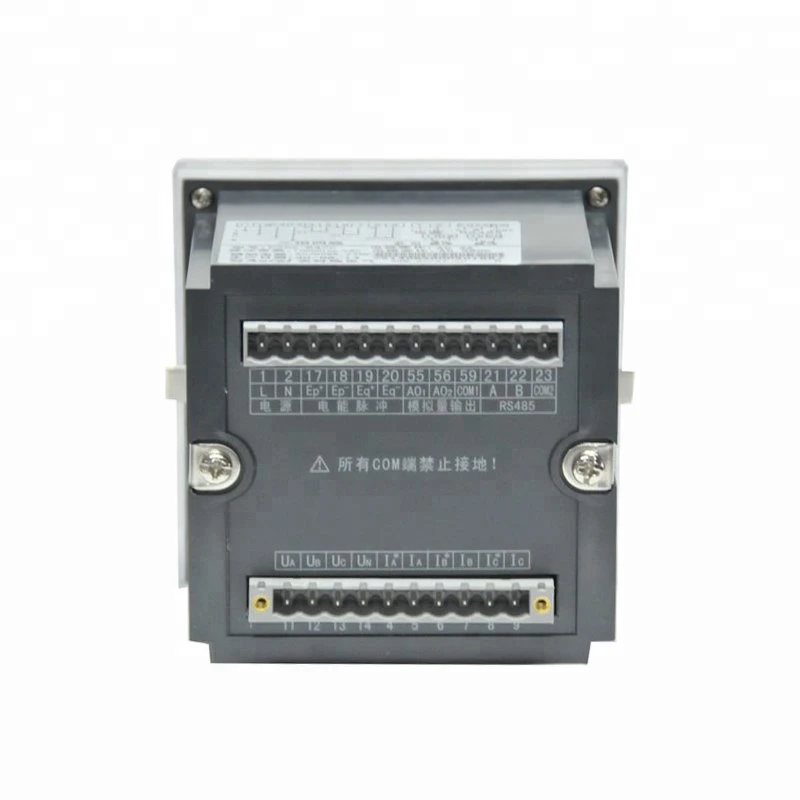

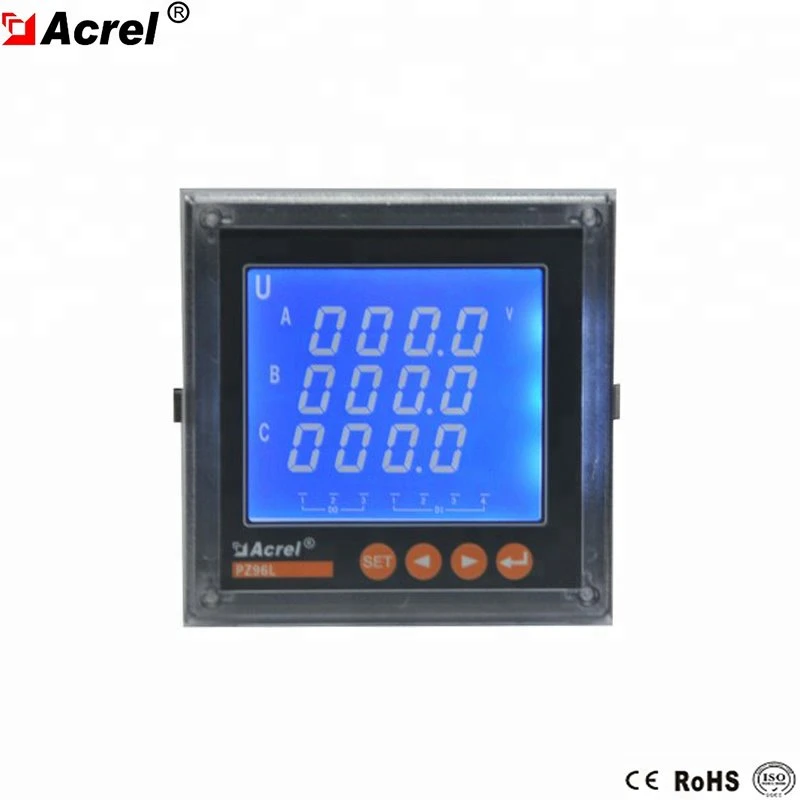

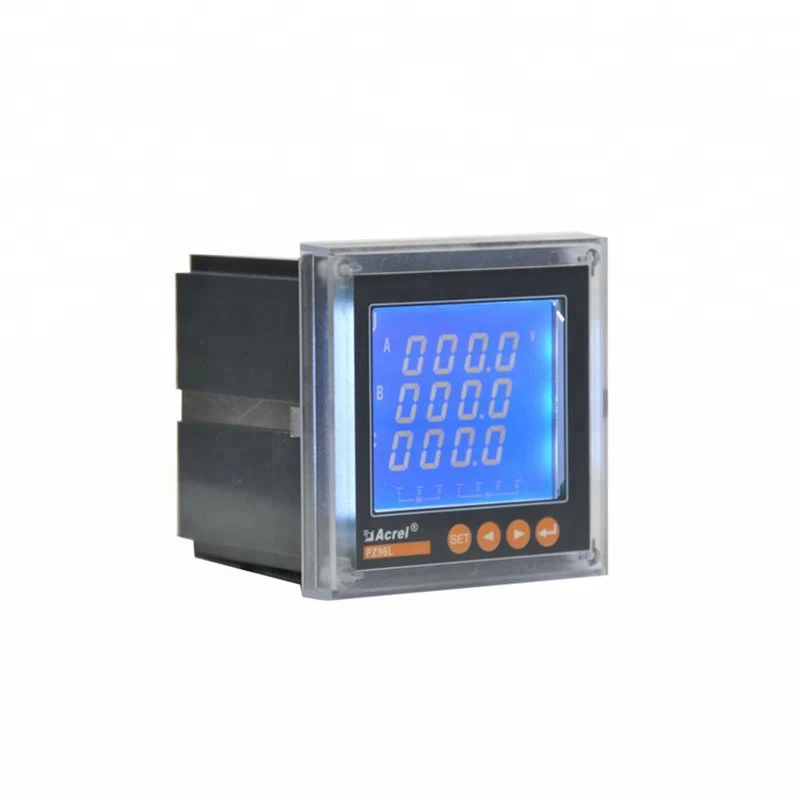

ظاهر

پارامتر

پروژه			Pپارامتر
مشخصات			سیم 3 فاز 3، سیم 3 فاز 4
ورودی	اتصال		٪7b٪7b0٪7d٪7dHZ
	فرکانس		سیم 3 فاز 3، سیم 3 فاز 4
	ولتاژ	اضافه بار: امتیاز 1.2 برابر (پیوسته)؛ امتیاز دهی برای 1 ثانیه
		مصرف برق: < 0.2 VA
	جاری	اضافه بار: امتیاز 1.2 برابر (پیوسته)؛ امتیاز دهی برای 1 ثانیه
		مصرف برق: < 0.2 VA
خروجی	انرژی الکتریکی		حالت خروجی: 2-پالس جفت عکس جمع‌آوری باز کانال
			ثابت پالس: 10000، 40000، 160000 imp/kWh
	ارتباط		پورت RS485، پروتکل Modbus -RTU
	نمایش دادن		صفحه نمایش LED یا LCD، تنظیم قدرت ضرب، زنگ هشدار، نشانه سوئیچینگ به میل. برای آنالوگ 1 کانال، تنظیمات قابل برنامه ریزی مربوطه را نمایش دهید
تابع	سوئیچینگ ورودی		حالت ورودی تماس خشک غیرفعال 2 کانالی یا 4 کانالی
	سوئیچینگ خروجی		1 خروجی فتوکوپلر فعال
			حالت خروجی: رله 2 کانال بدون خروجی تماس
	خروجی آنالوگ		حالت خروجی: خروجی 1، 2 یا 4 کانال، 0 - 20mA،4 - 20mA قابل برنامه ریزی
			ظرفیت بار کمتر یا مساوی 500Ω
کلاس دقت	فرکانس {{0}}.05 هرتز، انرژی الکتریکی راکتیو 1 کلاس، سایرین 0.5 کلاس
منبع تغذیه	DC100 ~ 350 ولت؛ AV 85~265V; (برای اینکه سیم کشی ابزار غالب باشد)		مصرف برق<5VA
امنیت	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	محدوده از		Modbus RTU: 1~ 247;
محیط	درجه حرارت	کار: -10 درجه ~ به علاوه 55 درجه ذخیره سازی: -25 درجه ~ به علاوه 75 درجه
	رطوبت	کمتر یا مساوی 93 درصد RH غیر متراکم
	ارتفاع	کمتر یا مساوی 2500 متر

تابع

نوع متر

عملکرد پایه

شکل

عملکرد اختیاری

PZ96-E3/*

PZ96-E4/*

اندازه گیری EPI/EPE، EQL/EQC؛

توان اکتیو، توان راکتیو، اندازه گیری ضریب توان.

جریان سه فاز، ولتاژ، اندازه گیری فرکانس

میدان 96

Switching4DI به علاوه 1 پالس به همراه ارتباط RS485(/KC)
سوئیچینگ 2DI2DO plus RS485 ارتباطات (٪ 2f KC)
سوئیچینگ4DI RS485 ارتباطات (٪ 2fKC)
خروجی ارسال 2 کانال به اضافه 2 پالس به علاوه ارتباط RS485(/MC)

PZ96L-E3/*

PZ96L-E4٪ 2f *

سیم کشی

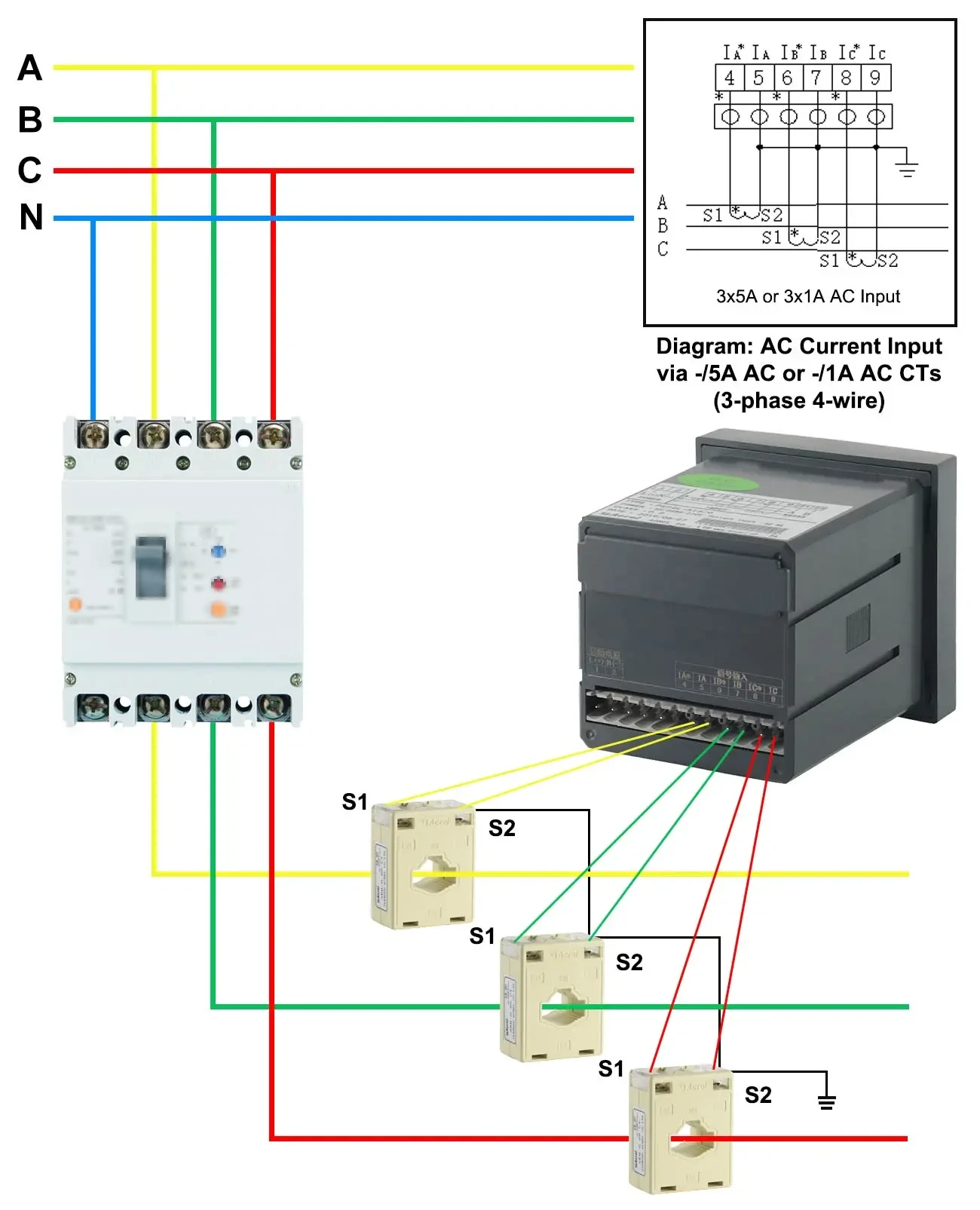

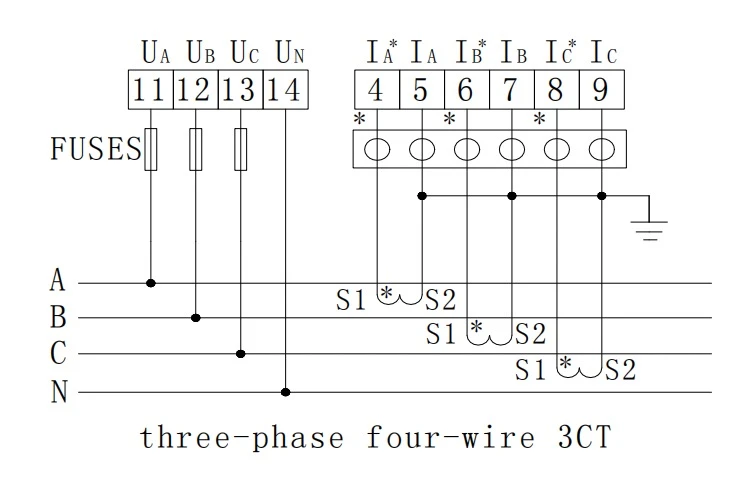

شکل 1 سه فاز چهار سیم 3CT

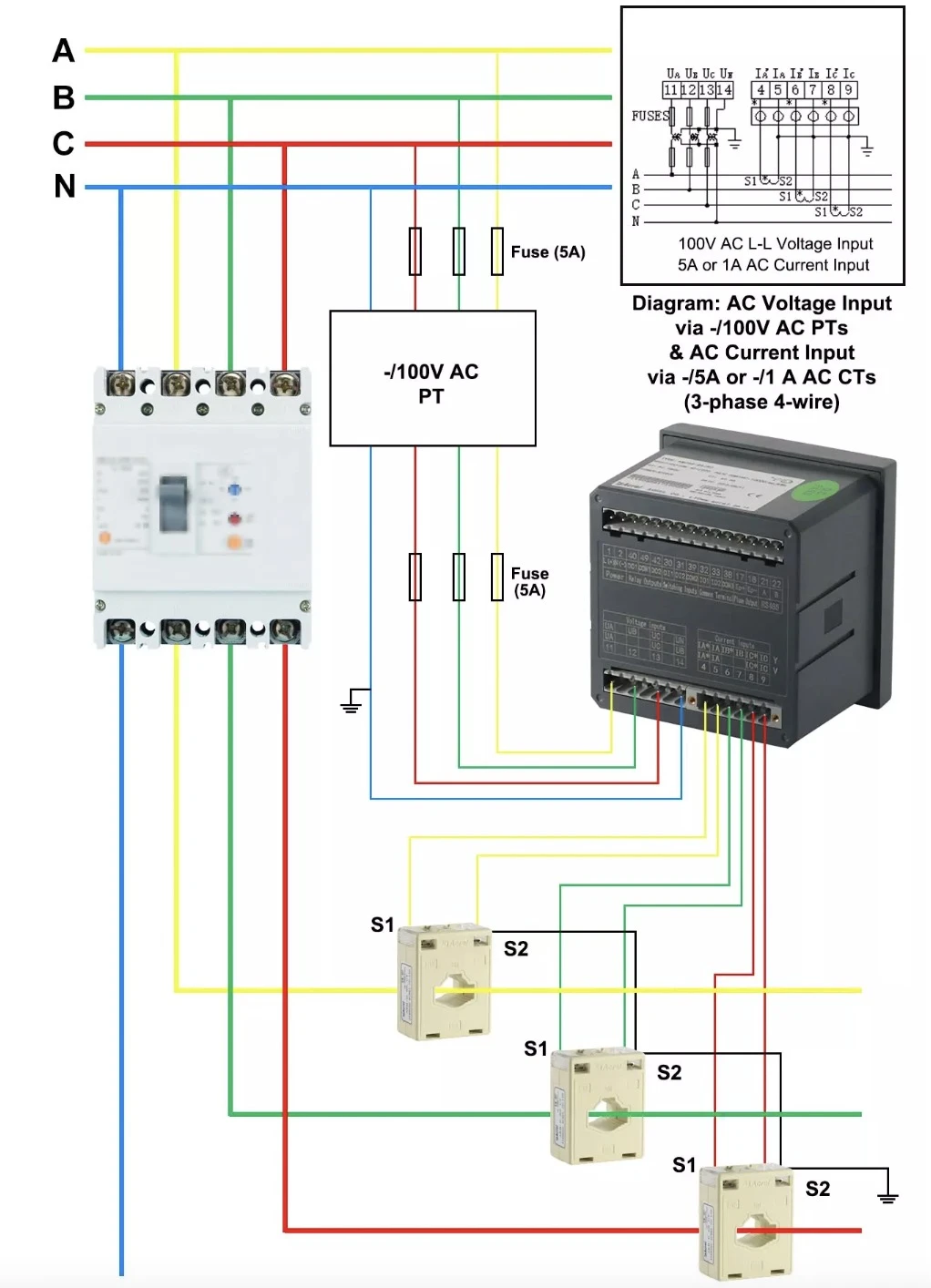

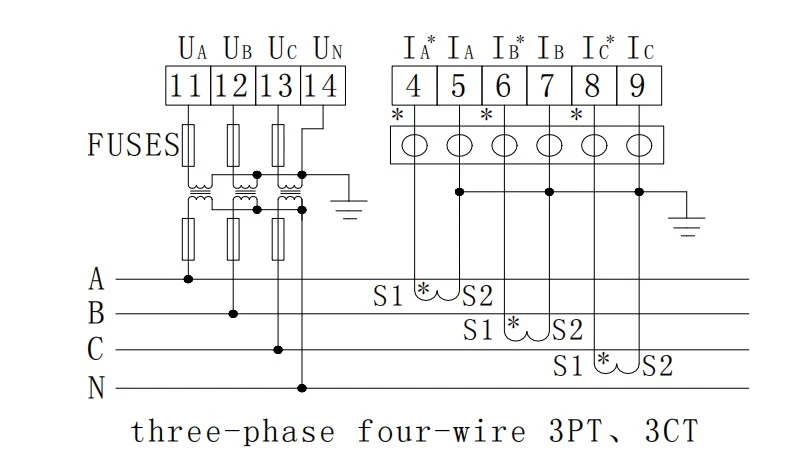

Fig2 سه فاز چهار سیم 3PT, 3CT

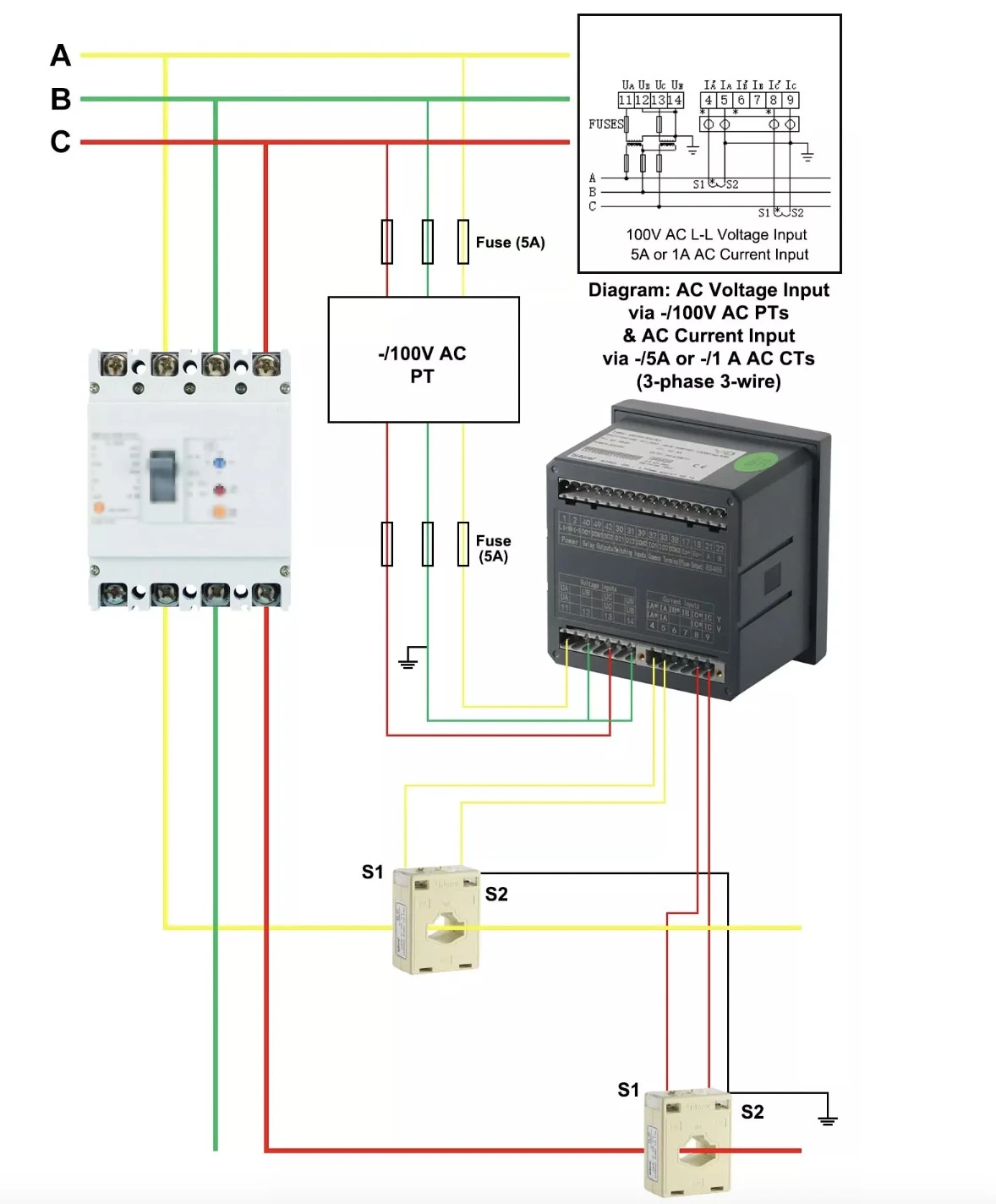

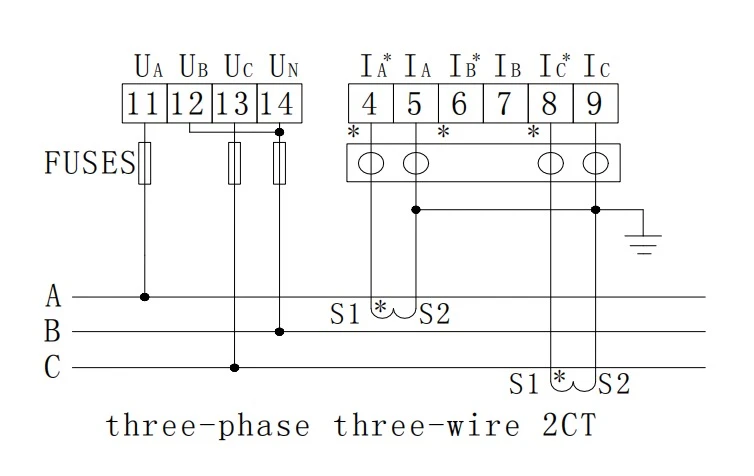

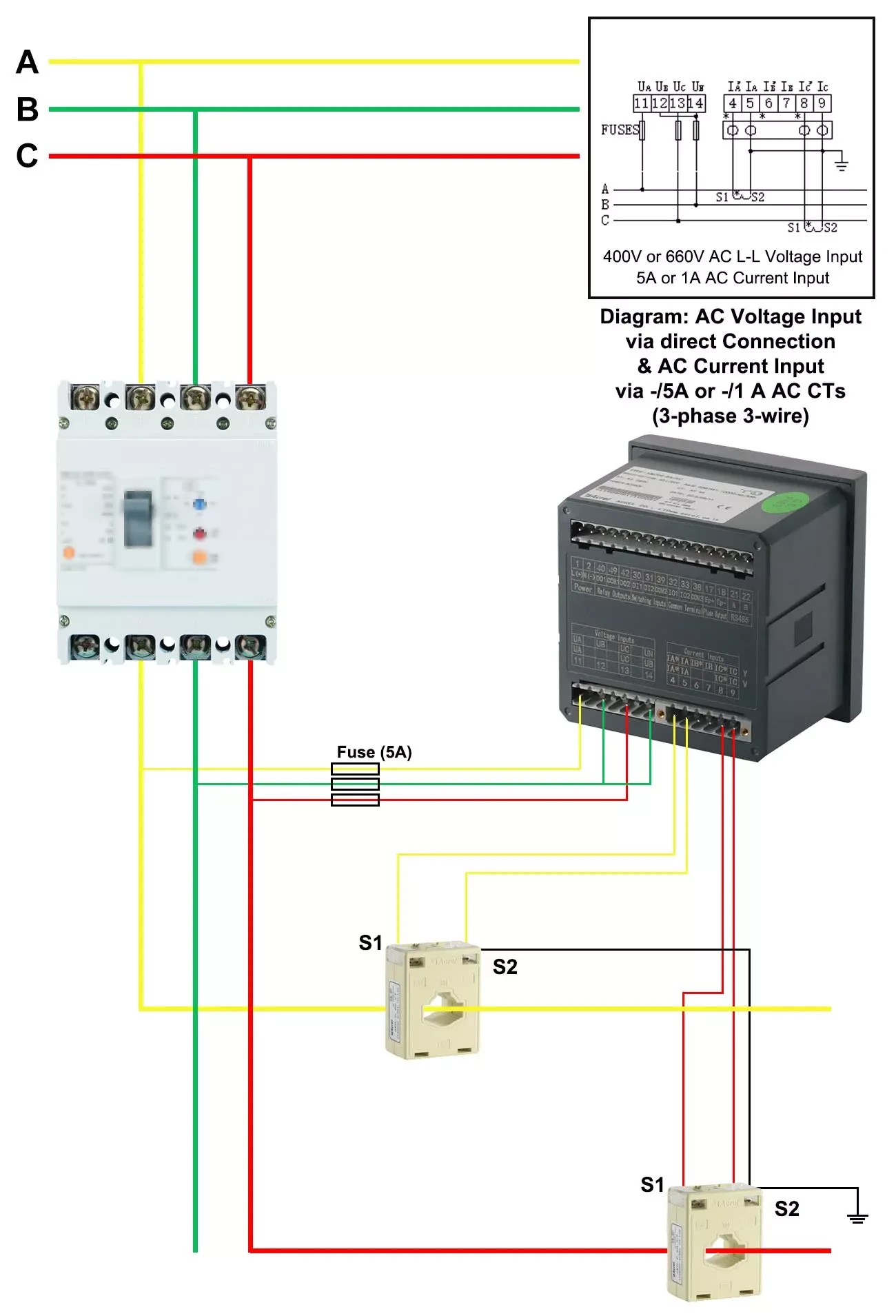

Fig3 سه فاز سه سیم 2CT

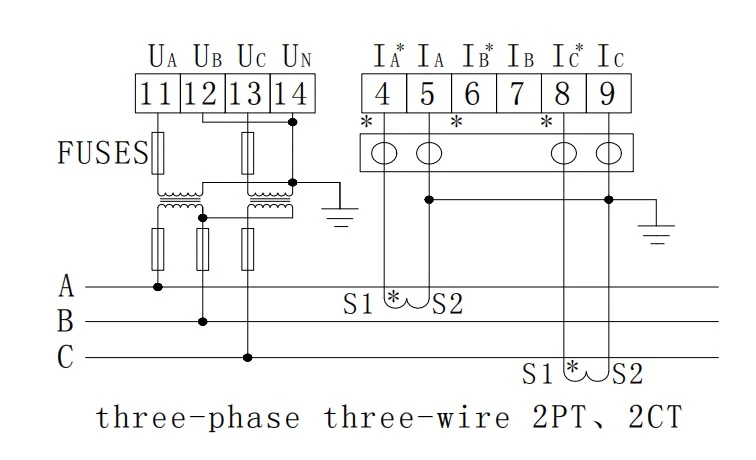

Fig3 سه فاز سه سیم 2CT 2PT
