توضیحات تولید

حسگرهای ولتاژ سری BM DC ماژول اندازه گیری هستند که ولتاژ DC اندازه گیری شده را طبق نظریه جداسازی نوری به جریان DC متناسب یا سیگنال ولتاژ DC تبدیل می کند. سمت ورودی به شدت از سمت خروجی عایق شده است.

دقت بالا، خطی بودن و یکپارچگی، اندازه کوچک، ساختار ساده، ثبات درازمدت و انطباق پذیری با شرایط مختلف کاری. آنها به طور گسترده ای برای کنترل سیستم و تشخیص تجهیزات الکتریکی در بخش های قدرت، نفت، معدن، شیمیایی، راه آهن، ارتباطات، اتوماسیون ساختمان استفاده می شود.

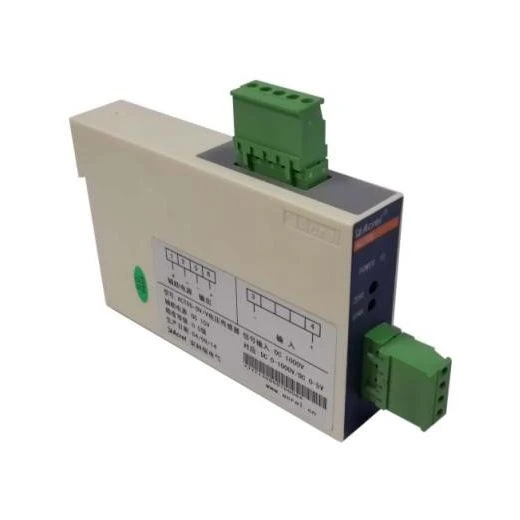

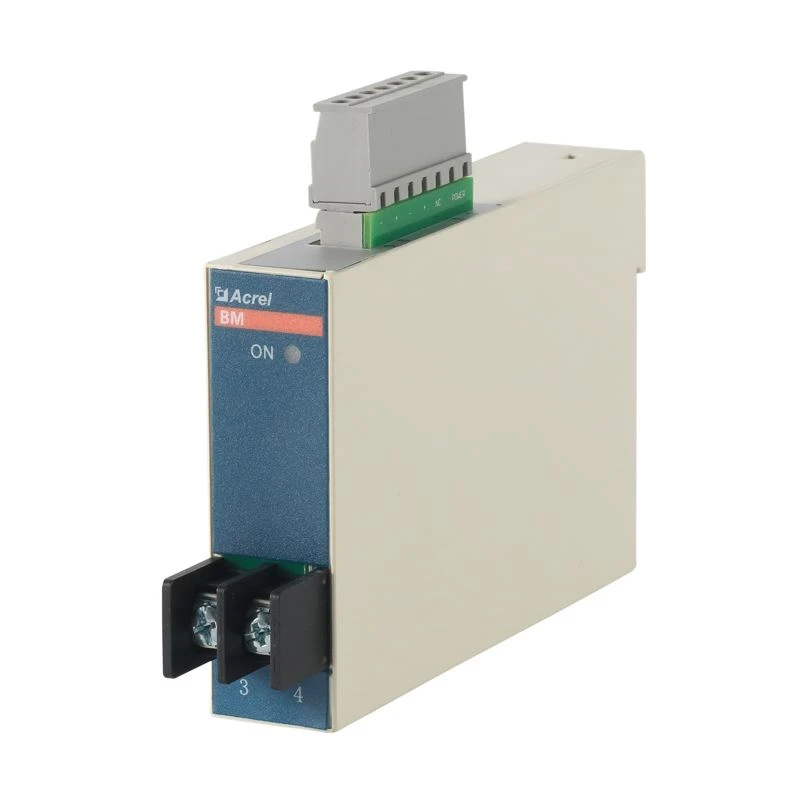

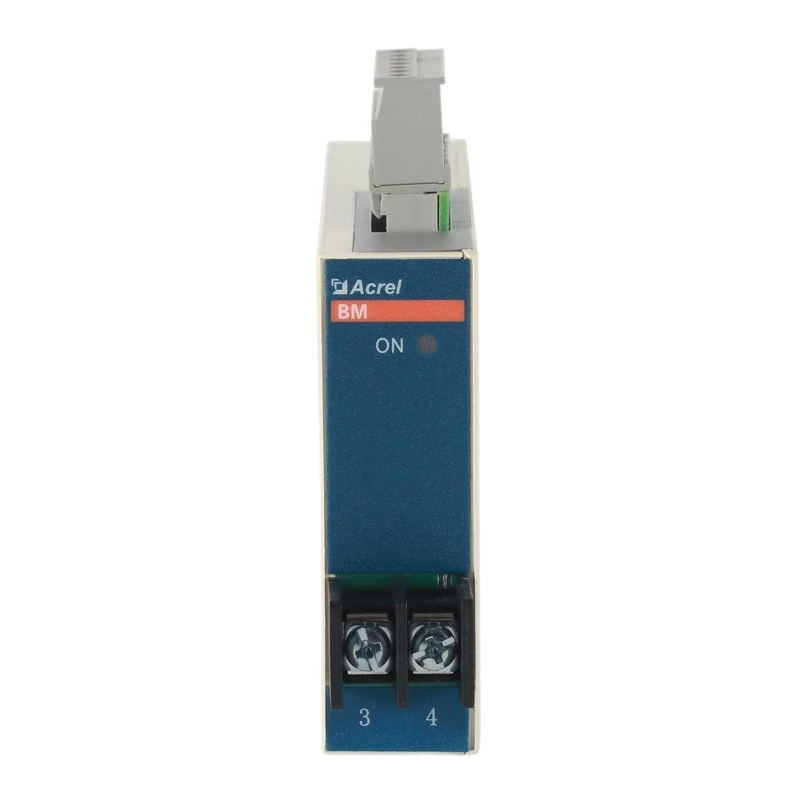

ظاهر

پارامترهای

پارامترهای فنی		شاخص
ورودی		دارای ولتاژ DC300 ~ 1500V
		اندازه گیری محدوده ولتاژ 120٪ Vpn
خروجی	مقدار اسمی	ولتاژ:DC 0-5V-DC0-10V ; current:DC 4-20mA'DC 0-20mA
	حفاظت از اضافه بار	حداکثر خروجی≤ 150٪ از مقیاس کامل
	مقاومت در برابر بار	>5000Ω(خروجی ولتاژ)/<450ω(current>
منبع تغذیه		DC12V / DC15V / DC24V / DC48V(اختیاری)
درجه دقیق		0.5
مقاومت در برابر ولتاژ		فرکانس قدرت با ولتاژ 3500VAC بین ورودی/ خروجی و منبع تغذیه
خطای خطی		0.2%
ولتاژ افست / جریان افست (Ta =+25°C)		50mV(مربوط به خروجی ولتاژ)/80uA(مربوط به خروجی جریان)
زمان پاسخ		≤ 30mS
مقاومت عایق		>20MΩ@DC500V
روش نصب		با راهنمای راه آهن TS35
شرایط محیط	دما	دمای عملیاتی:-۱۰ درجه سانتی گراد-+۵۵ درجه سانتی گراد؛ دمای ذخیره سازی: -40 درجه سانتی گراد-+85 درجه سانتی گراد
	رطوبت	≤93٪RH, no dew, no aggressive gas
	ارتفاع	≤2500m
