سنسور جریان نشت DC

حسگر جریان نشت DC یک ماژول اندازه گیری است که جریان مستقیم اندازه گیری شده را طبق نظریه شارگیت به جریان مستقیم متناسب یا سیگنال ولتاژ تبدیل می کند و سمت ورودی به شدت از سمت خروجی عایق شده است. خروجی های معمولی شامل سیگنال های ۴ تا ۲۰mA، DC0-5V و DC0-10V هستند. این سیگنال های استاندارد را می توان توسط دستگاه های مختلفی مانند کارت های PLC، RTU و DAS به دست آورد و برای برنامه های نظارت فعلی مختلف مورد استفاده قرار گرفت. ترانسفورماتور جریان نشت را احاطه خروجی + و – از مدار DC.

سیگنال های خروجی حسگرها را در شاخه های مدار تشخیص می دهد. اگر عایق در شاخه های مدار طبیعی باشد، جریان عبوری حسگر باید در جهت مخالف برابر باشد. سیگنال خروجی صفر است. اگر یک شاخه مدار زمین دار باشد، جریان دیال از ترانسفورماتور جریان نشتی عبور می کند و خروجی حسگر صفر نیست. بنابراین می توان با تشخیص سیگنال های خروجی از شاخه های مدار، شاخه زمینی در سیستم DC را شناسایی کرد. نظریه شناسایی دقیق خط را تضمین می کند و از نفوذ کاپی کاپیتانی توزیع شده جلوگیری می کند.

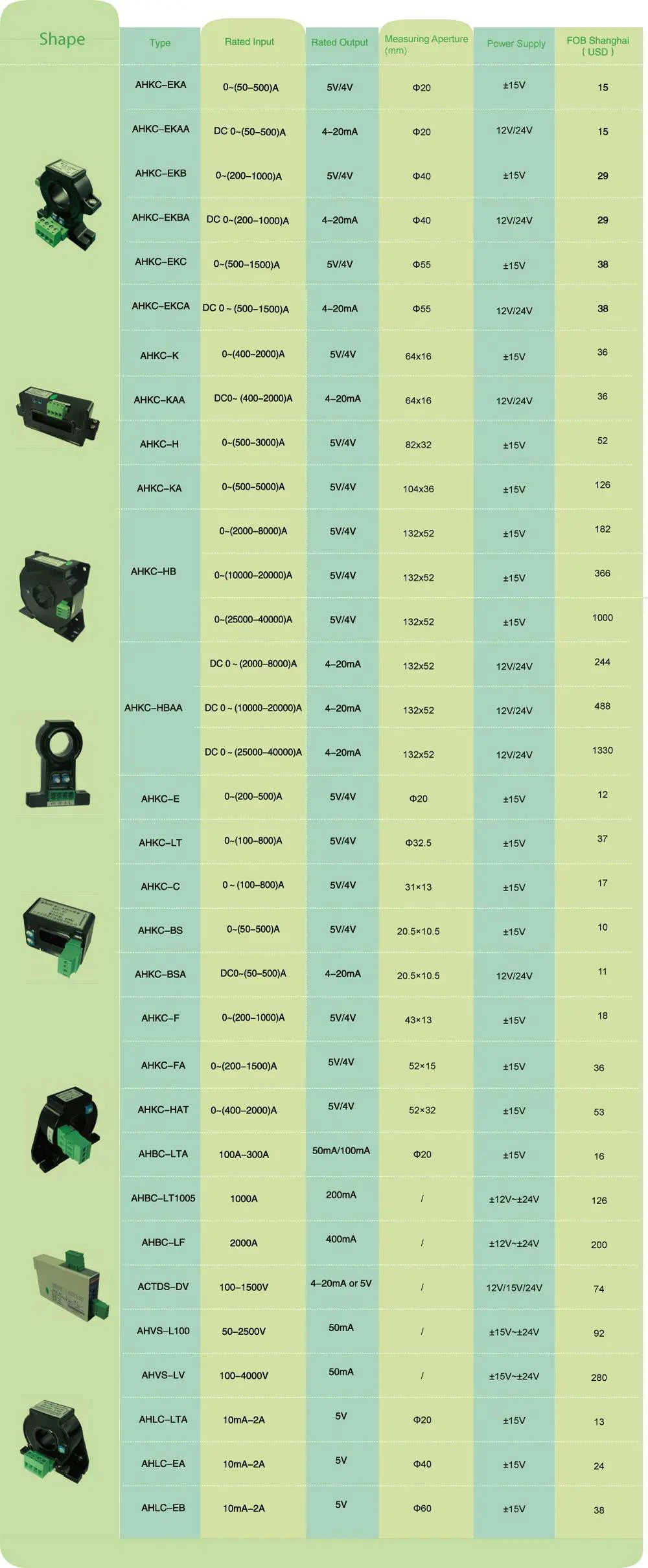

مشخصات	دارای امتیاز فعلی	منبع تغذیه	خروجی دارای امتیاز	اندازه گیری دیفرنگ (میلی متر)	درجه دقیق
AHLC-LTA	DC 10mA ~ 2A	±15 ولت	5V	φ 20	1

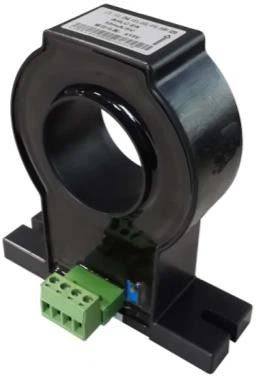

AHLC-EA	DC 10mA ~ 2A	±15 ولت	5V	φ 40	1

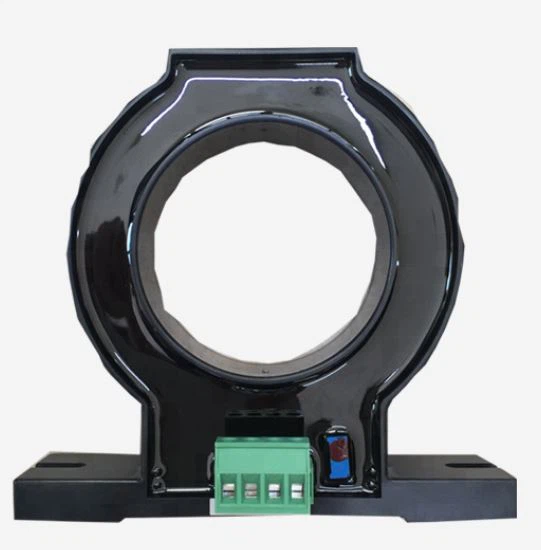

AHLC-EB	DC 10mA ~ 2A	±15 ولت	5V	φ 60	1

انجیر.۱	انجیر.۲	انجیر.۳

مشخصات اندازه	اندازه رئوس (میلی متر)				طریق اندازه(میلی متر)	نصب اندازه(میلی متر)		شکل
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	انجیر.۱
AHLC-EA	100	108	30	75	40	78	/	انجیر.۲
AHLC-EB	120	112	30	94	60	98	/	انجیر.۳
