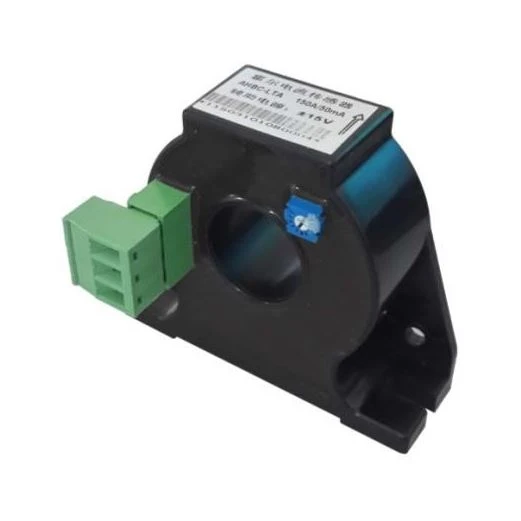

سنسور تالار حلقه بسته

حسگر جریان هال حلقه بسته حسگر جریان موازنه مغناطیسی هال نیز نامیده می شود. نظریه یاد شده را با نظریه موازنه مغناطیسی در خود جای داده است. به عبارت دیگر، متمرکز کننده میدان فرومغناطیس میدان مغناطیسی تولید شده توسط جریان اولیه را متمرکز می کند و آن را در جزء هال اعمال می کند. سپس خروجی سیگنال ولتاژ از جزء Hall تقویت شده و به ورودی تقویت کننده قدرت تبدیل می شود. خروجی جریان افست از طریق کویل جبران ثانویه جریان دارد. میدان مغناطیسی تولید شده توسط کویل ثانویه مخالف میدان تولید شده توسط جریان اولیه است. به این ترتیب میدان اولیه جبران می شود و خروجی هال به تدریج کاهش می یابد. هنگامی که میدان اولیه معادل میدان ثانویه است و جریان افست پایدار نگه می دارد، موازنه مغناطیسی است. این مدار عمدتاً از مؤلفه تبدیل الکترومغناطیس، تقویت کننده مدار و مدار جبران کننده درایو تشکیل شده است.

1 توضیح برای نوع

2مشخصات و اندازه (واحد：mm)

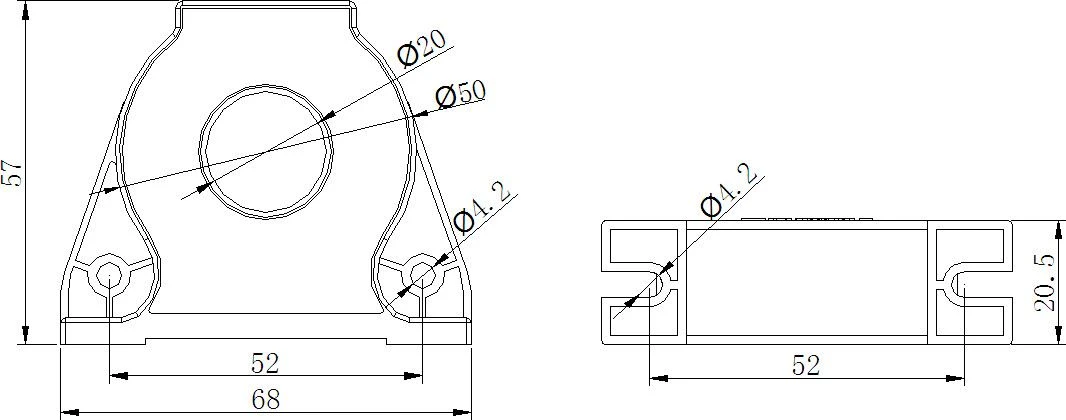

2.1 اندازه طرح کلی AHBC - LTA

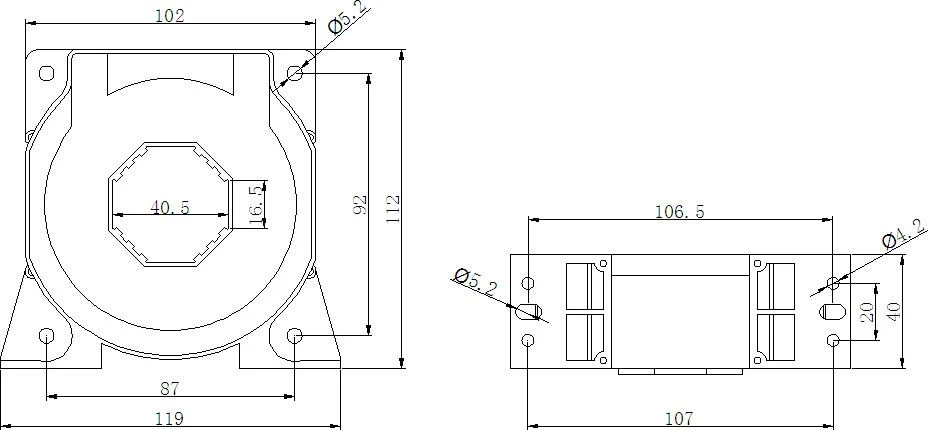

2.2اندازه طرح کلی AHBC-LT1005

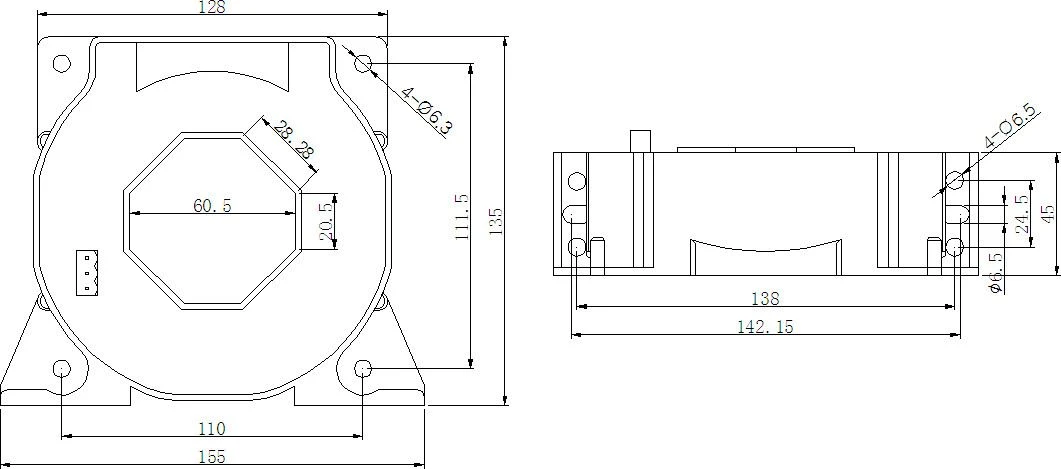

2.3 اندازه طرح کلی AHBC - LF

3.جداول مرجع متقابل مشخصات پارامتر

مشخصات	دارای امتیاز فعلی	منبع تغذیه	خروجی دارای امتیاز	اندازه گیری دیفرنگ (میلی متر)	درجه دقیق
اچ بی سی-ال تا	100~ 300A	±15 ولت	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15 ولت	200mA	/	0.5
اچ بی سی-LF	2000A	±15 ولت	400mA	/	0.5
