توضیحات محصول

سنسور جریان هال حلقه بسته سنسور جریان متعادل کننده مغناطیسی هال نیز نامیده می شود. تئوری مذکور را با نظریه تعادل مغناطیسی ترکیب می کند. به عبارت دیگر، متمرکز کننده میدان فرومغناطیسی، میدان مغناطیسی تولید شده توسط جریان اولیه را متمرکز می کند و آن را به جزء هال اعمال می کند. سپس سیگنال خروجی ولتاژ از مولفه هال تقویت می شود و به ورودی تقویت کننده قدرت تبدیل می شود. خروجی جریان افست از طریق سیم پیچ جبران کننده ثانویه جریان می یابد.

میدان مغناطیسی تولید شده توسط سیم پیچ ثانویه مخالف میدان تولید شده توسط جریان اولیه است. به این ترتیب میدان اولیه جبران شده و خروجی هال به تدریج کاهش می یابد. وقتی میدان اولیه معادل میدان دوم باشد و جریان افست ثابت بماند، تعادل مغناطیسی است. این مدار عمدتاً از یک جزء تبدیل الکترومغناطیس، تقویت کننده مدار و مدار جبران کننده درایو تشکیل شده است.

ظاهر

AHBC-LT1005

AHBC-LF

AHBC-LTA

بعد، ابعاد، اندازه

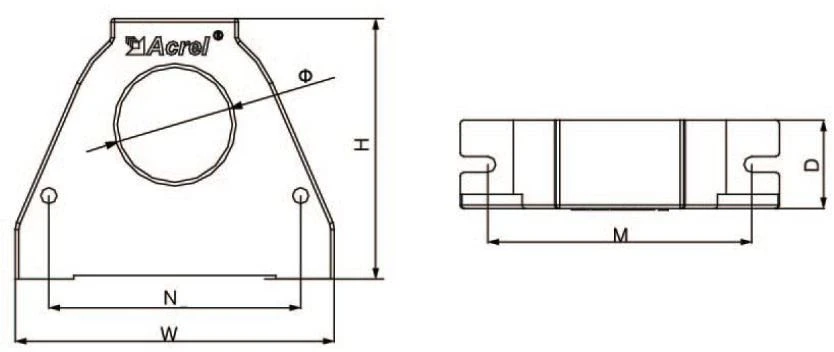

عکس. 1

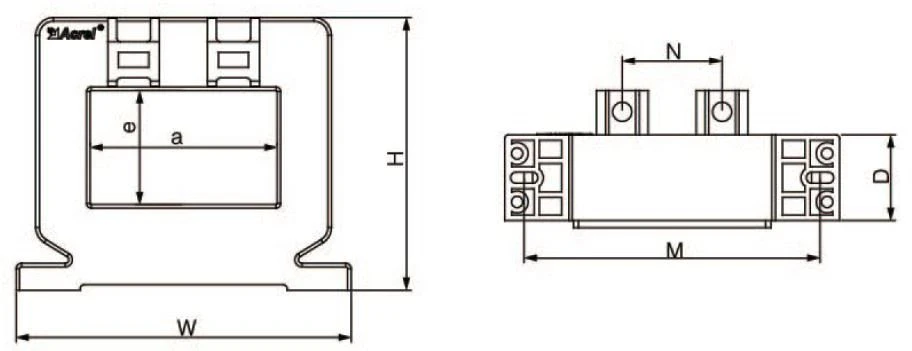

شکل 2

مشخصات اندازه	اندازه طرح (میلی متر)			اندازه از طریق (میلی متر)			نصب اندازه (میلی متر)		شکل
مشخصات اندازه	W	H	D	a	e	Φ	M	N	شکل
AHKC-E	53	72	16	/	/	21	47	/	عکس. 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	عکس. 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	شکل 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	شکل 2
AHKC-F	74	57	22	43	13	/	/	22	شکل 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	شکل 2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	شکل 2

نسبت فعلی

مشخصات	جریان نامی	منبع تغذیه	خروجی رتبه بندی شده	اندازه گیری دیافراگم (mm)	درجه دقیق
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0~ (50-500)A	12V/15V/24 V	4 تا 20 میلی آمپر	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0～(400-2000)A	±15V	5V	52*32	1
