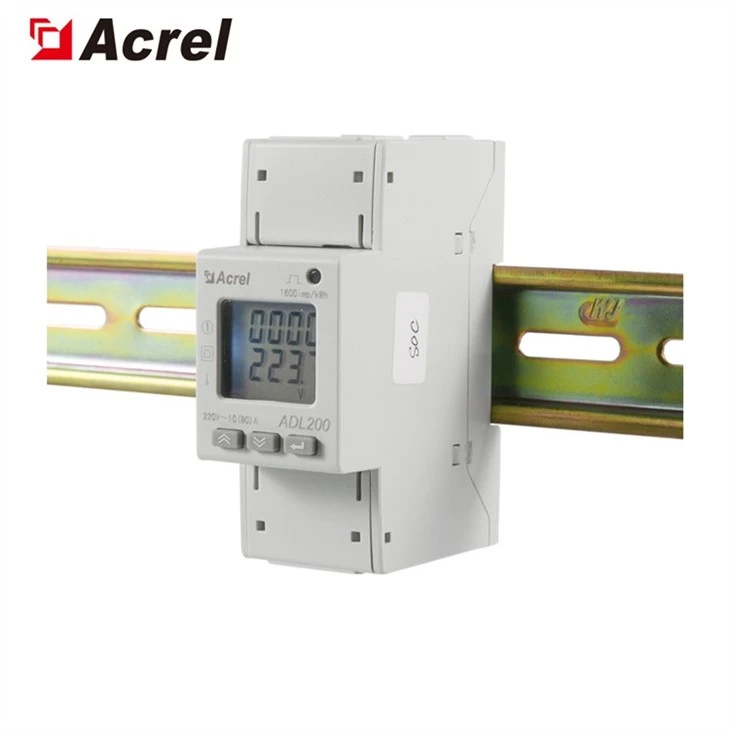

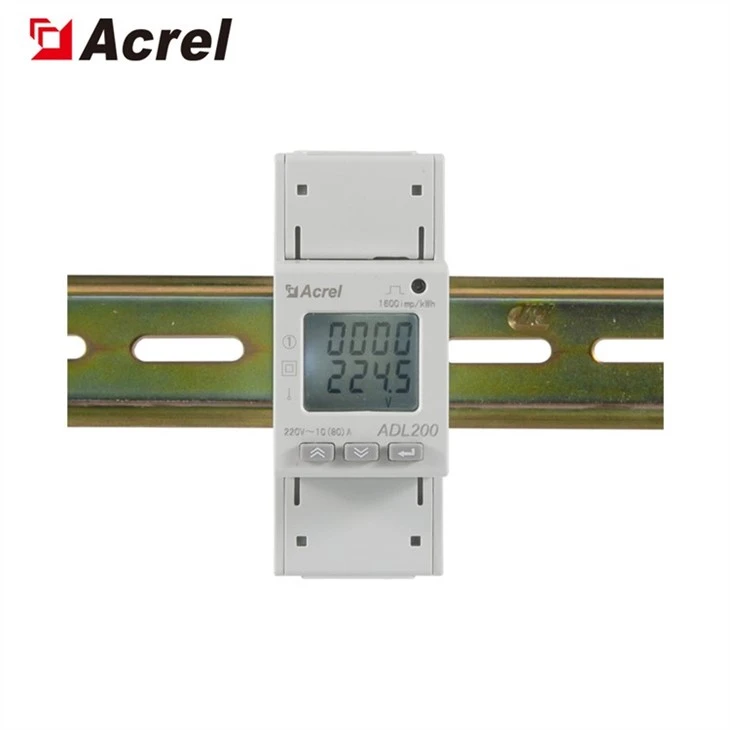

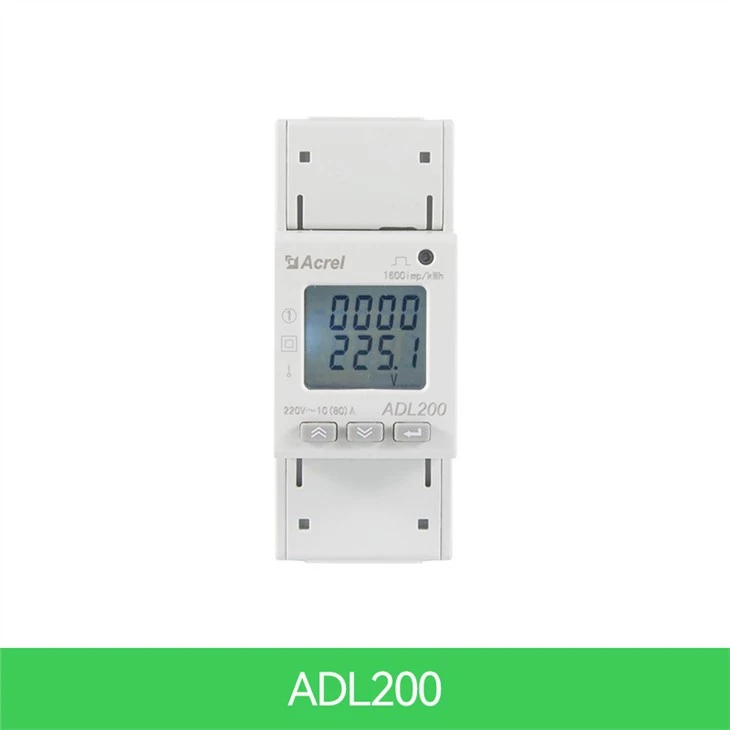

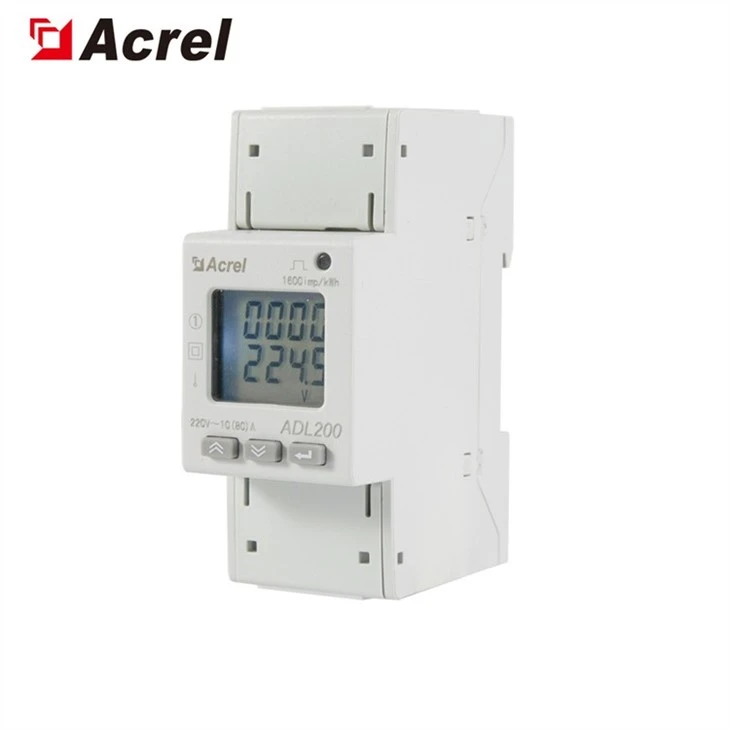

اکرل دین ریل تک فاز AC متر انرژی برای سیستم تامین برق، شرکت های صنعتی و معدنی و تاسیسات برای محاسبه مصرف برق و مدیریت تقاضای الکتریکی طراحی شده است. این ویژگی های دقت بالا, اندازه کوچک و نصب ساده. اندازه گیری تمام پارامترهای الکتریکی را با اندازه گیری جامع برق ادغام می کند.

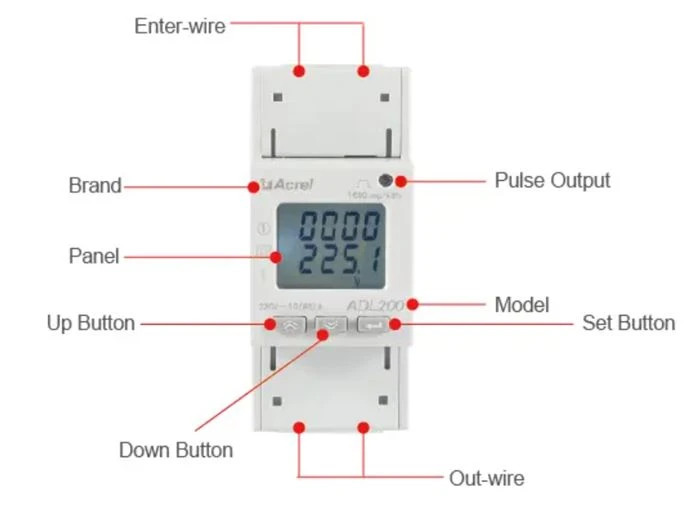

ظاهر

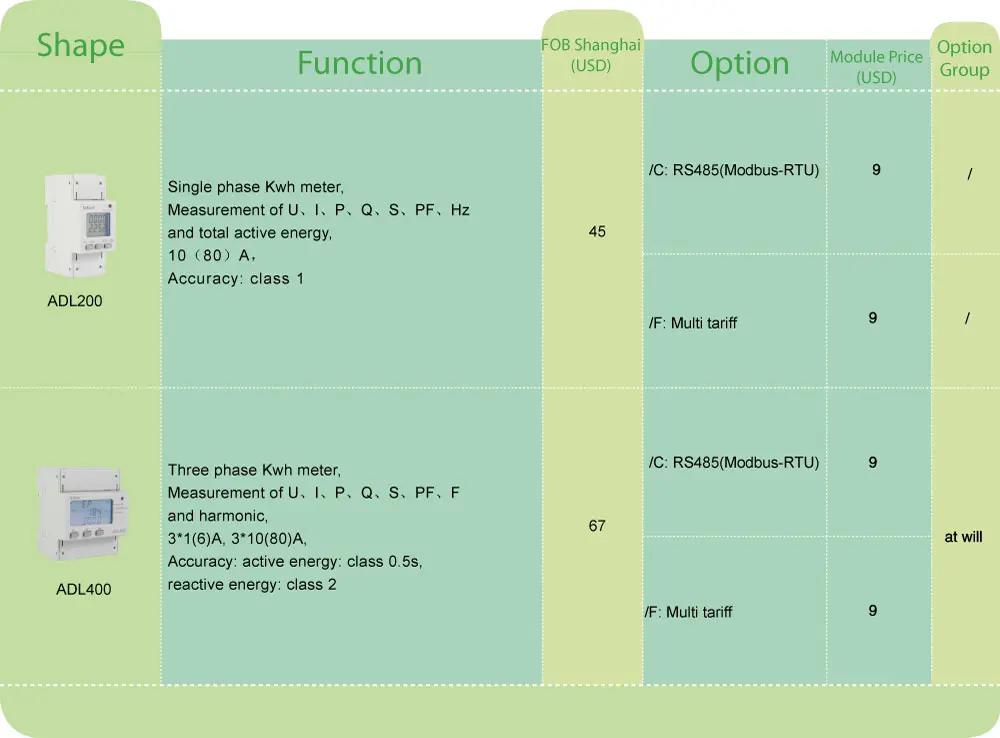

پارامترهای

ولتاژ ورودی	مرجع ولتاژ	AC220V
	مرجع فرکانس	50هرتز
	قدرت مصرف	<>
جریان ورودی	جریان پایه	10A
	حداکثر فعلی	80A
	شروع فعلی	4‰Ib
	مصرف	<>
عملکرد اندازه گیری	دقت اندازه گیری	1کلاس
عملکرد اندازه گیری	طیف وسیعی از اندازه گیری	000000.00 ~ 99999999 کیلووات ساعت
دقت ساعت	خطا≤0.5s/d
پالس فعال	عرض پالس	80±20ms
پالس فعال	ثابت پالس	1000imp/kWh
ارتباطات	رابط	RS485(A+±B-)
	اتصال حالت	هادی های جفت پیچ خورده سپر
	پروتکل	MODBUS-RTU
تابع	شرح تابع	تابع فراهم می کند
اندازه گیری کیلووات ساعت	کیلووات ساعت فعال تک فاز (مثبت و منفی)، 3 ماه انرژی تاریخی ذخیره سازی داده های یخ زده	■
اندازه گیری پارامترهای الکتریکی	ولتاژ، جریان، قدرت فعال، قدرت واکنشی، قدرت ظاهری، عامل قدرت و فرکانس	■
نمایشگر ال سی دی	نمایش 8 بیتی بخش ال سی دی	■
برنامه نویسی کلیدی	3 کلید برای تنظیم پارامترها مانند کد ، آدرس ، نرخ baud ، چند تعرفه و پروتکل ارتباطی	■
خروجی پالس	انرژی فعال پالس outpu	■
چند تعرفه ای	تطبیق 4 منطقه زمانی، 2 لیست فاصله زمانی، 14 فاصله زمانی در روز و 4 نرخ تعرفه	□
ارتباطات	رابط ارتباطی: RS485، پروتکل ارتباطی: MODBUS-RTU	■

متر قدرت تک فاز ما می تواند کل کیلووات ساعت فعال تست و اندازه گیری ولتاژ، جریان، قدرت و دیگر پارامترهای الکتریکی، همچنین با عملکرد اختیاری RS485 Modbus RTU. این مناسب برای نظارت، جمع آوری و مدیریت انرژی الکتریکی است. با پورت ارتباطی RS485 نصب شده و با MODBUS-RTU سازگار شده است. ADL می تواند در انواع سیستم های کنترل، سیستم های SCADA و سیستم های مدیریت انرژی مورد استفاده قرار گیرد.

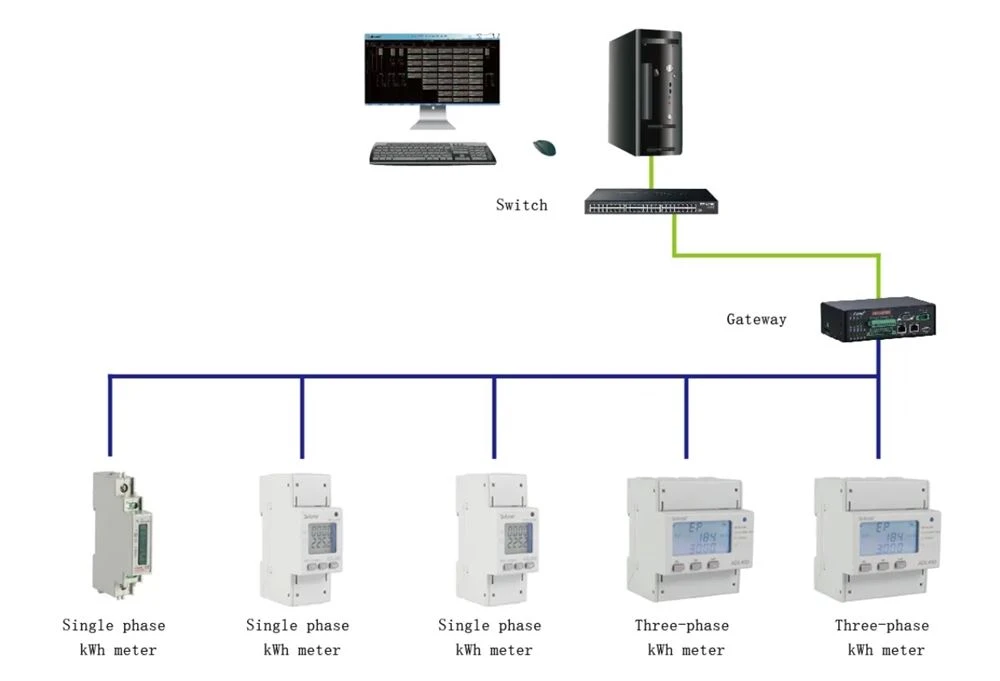

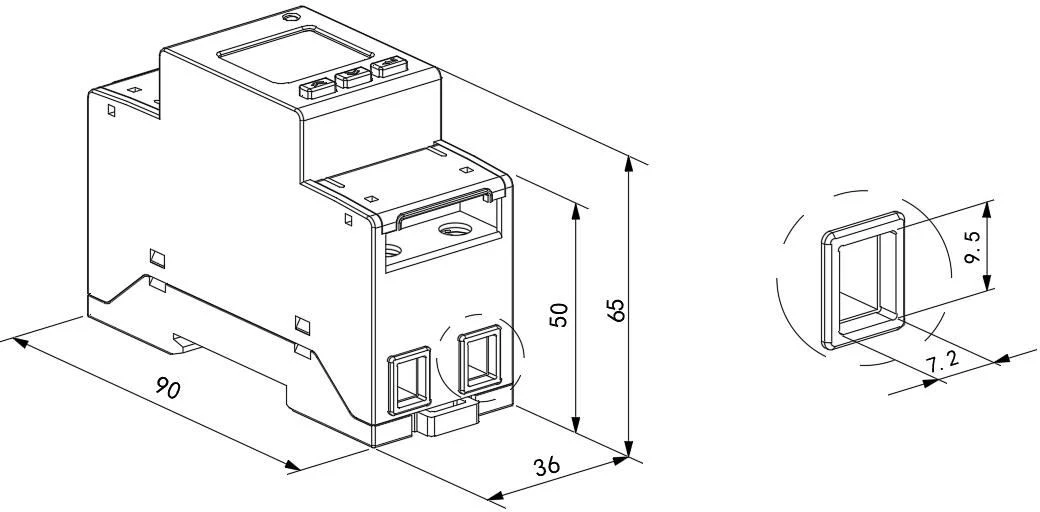

ابعاد

قطع برق کمکی

●عملکرد شکست: متر انرژی چشمک می زند و پس از روشن شدن روشن نمی شود.

●عیب یابی:

1. بررسی کنید که آیا سیم کشی از منبع تغذیه کمکی سازگار با

نمودار سیم کشی از ابزار، و اینکه آیا سیم کشی شل است و یا سقوط کردن؛

2. استفاده از چند متر برای اندازه گیری اینکه آیا مقدار ولتاژ ورودی منبع تغذیه کمکی در محدوده ولتاژ کار عادی از ابزار است.

شکست ورودی سیگنال

●عملکرد شکست: پس از اینکه متر انرژی بر روی آن تغذیه شد، قدرت نمایش یا شمارش انرژی دقیق نیست.

●عیب یابی:

1. تغییر رابط نمایش متر انرژی به قدرت (فعال P، عامل قدرت λ) رابط کاربری، بررسی کنید که آیا صفحه نمایش قدرت منفی است و آیا عامل قدرت بین

0.9-0.95، و سپس بررسی کنید که آیا ورودی و خروجی خط سیگنال فعلی معکوس هستند (که، خط ورودی جریان باید با انتهای ورودی ابزار سازگار باشد)، و سازگار با سیم کشی بر روی متر انرژی است.

شکست ارتباطی

●عملکرد شکست: پس از اینکه انرژی سنج برق گرفت، نمی تواند به طور معمول با کامپیوتر میزبان ارتباط برقرار کند.

●عیب یابی:

1. مقدار ولتاژ بین خروجی ارتباطی A و B از ابزار اندازه گیری باید بین +(4.4-4.5)V;

۲- بررسی کنید که آیا روش سیم کشی ارتباطی با توجه به نمودار سیم کشی به درستی سیم کشی شده است (که پایانه ارتباطی A/B ابزار باید با پورت سریال ارتباطی A/B مطابقت داشته باشد).
