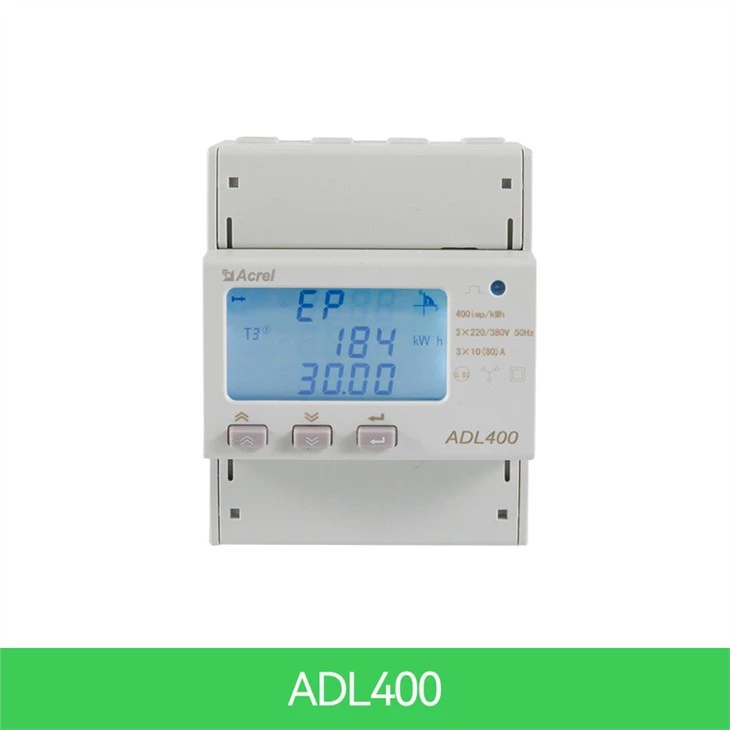

کنتور انرژی سه فاز

مشخصات

سیم 3 فاز 3، سیم 3 فاز 4

اندازه گیری

ولتاژ

ارجاع

ولتاژ

3×100V, 3×380V,3×57.7/100V, 3×220/380V

مصرف

<>

امپدانس

>2MΩ

کلاس دقت

خطا±0.2 درصد

جاری

ورودی

جاری

3×1(6)A, 3×10(80)A

مصرف

<>

کلاس دقت

خطا±0.2 درصد

قدرت

فعال، راکتیو، توان ظاهری، خطا±0.5℅

فرکانس

{{0}}هرتز، خطا±0.2 درصد

انرژی

انرژی فعال (کلاس دقت: 0.5) انرژی واکنشی (کلاس دقت 2)

ساعت

کمتر یا مساوی با 0.5s/d

سیگنال رقمی

خروجی پالس انرژی

1 خروجی فتوکوپلر فعال

نبض

عرض نبض

80±20 میلی‌ثانیه

نبض ثابت

400mp/kWh،10000mp/kWh (مطابق با پایه

جاری)

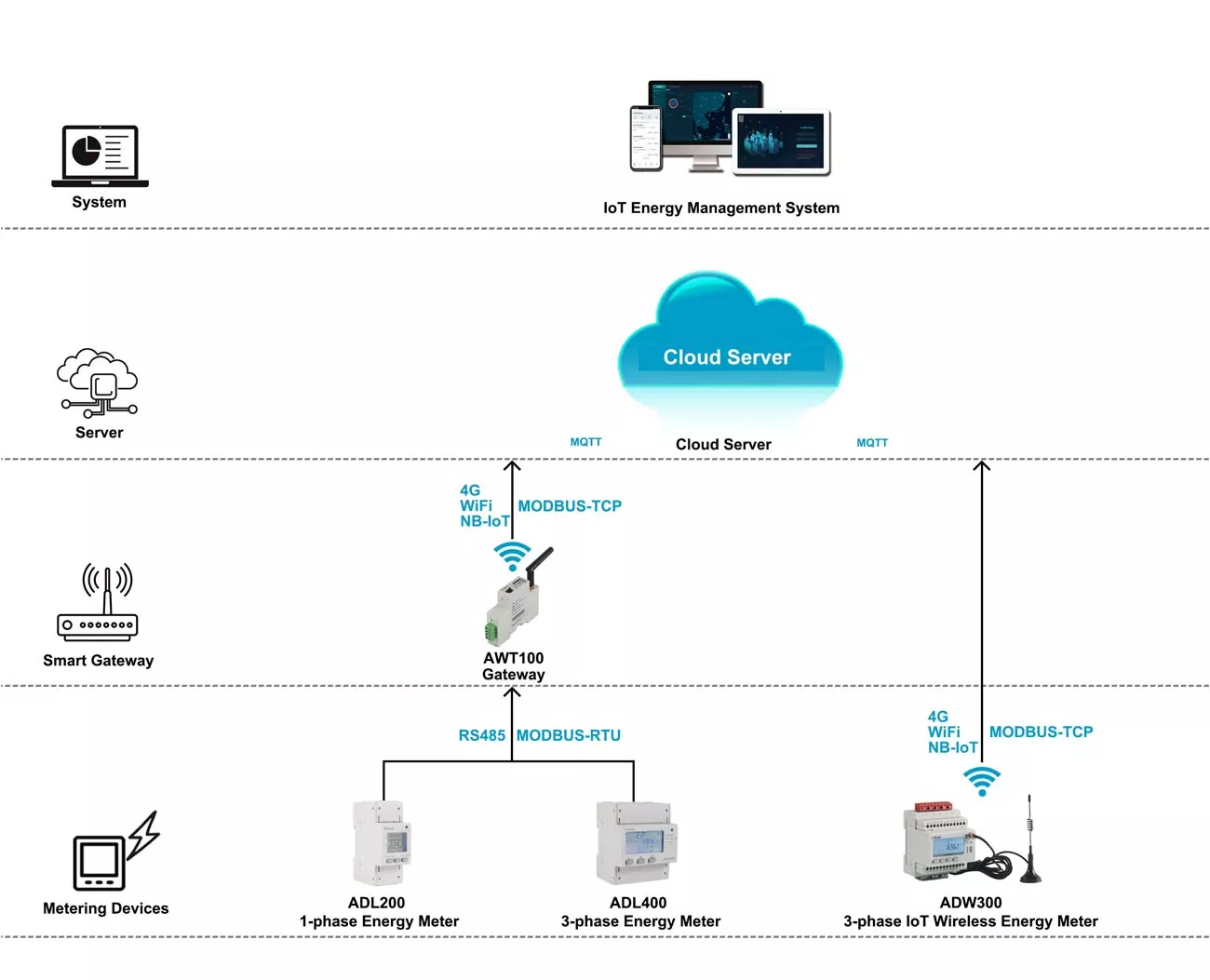

ارتباط

رابط و

پروتکل ارتباطی

RS485: Modbus

محدوده از

Modbus RTU: 1~ 247;

عملکرد

شرح عملکرد

عملکرد فراهم می کند

اندازه گیری کیلووات ساعت

کیلووات ساعت فعال (مثبت و منفی)

■

کیلووات ساعت راکتیو (مثبت و منفی)

A. B، C فاز تقسیم مثبت فعال

انرژی

اندازه گیری پارامترهای الکتریکی

U, I

■

P،Q،S،PF،F

اندازه گیری هارمونیک ها

هارمونیک 2~31 ولتاژ و جریان

■

صفحه نمایش ال سی دی

صفحه نمایش LCD 12 بیتی، نور پس زمینه

■

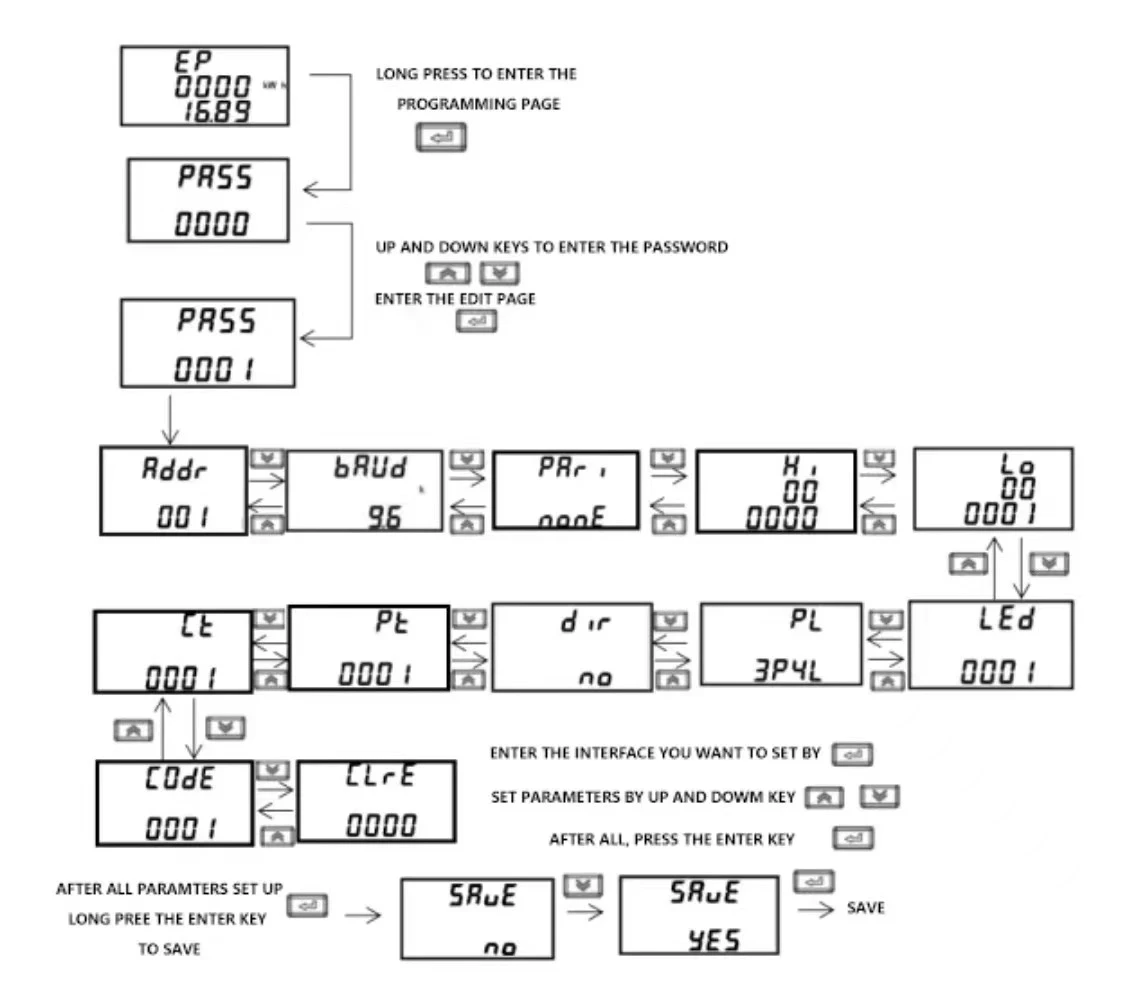

برنامه نویسی کلیدی

3 کلید برای ارتباط و تنظیم پارامترها

■

خروجی پالس

Sortie d' Impulsion فعال است

■

چند تعرفه و توابع

تطبیق 4 منطقه زمانی، 2 لیست فاصله زمانی، 14 بازه زمانی در روز و 4 نرخ تعرفه

□

حداکثر تقاضا و زمان وقوع

داده های ثابت در 48 ماه گذشته، 90 روز گذشته

وقت قرار

ارتباط

رابط ارتباطی: RS485،

پروتکل ارتباطی: MODBUS-RTU

■

( ■ درون □ اختیاری )
