توضیحات

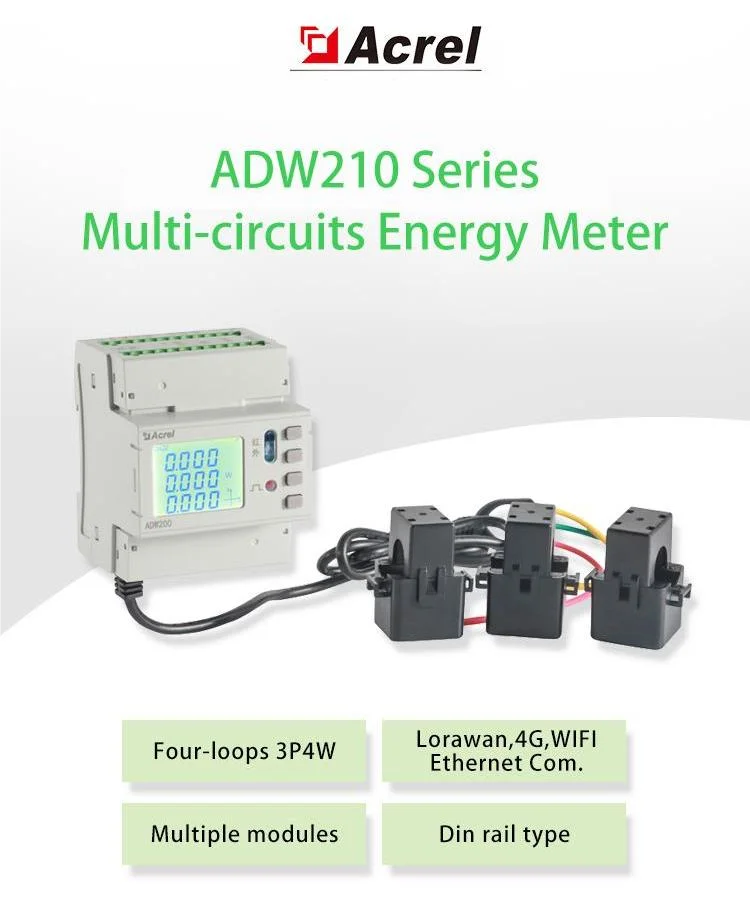

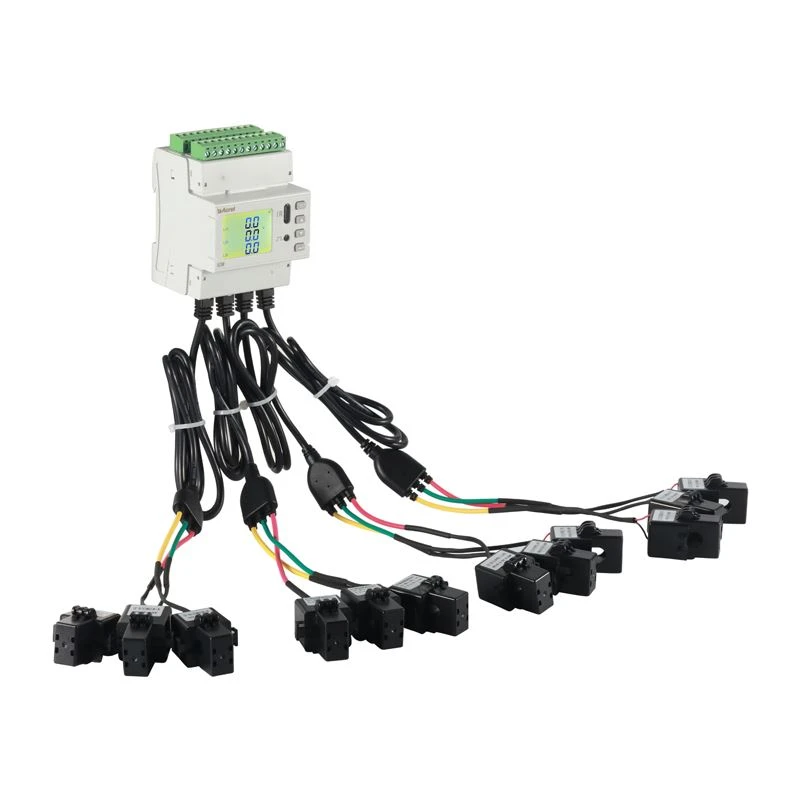

توان سنج های چند حلقه ای ریلی سری Acrel ADW2XX عمدتاً برای اندازه گیری پارامترهای الکتریکی کامل مدارهای سه فاز متعدد استفاده می شود، حداکثر چهار ورودی جریان حلقه سه فاز را می توان به طور همزمان وصل کرد. این می تواند ولتاژ و جریان، توان، ضریب توان، زاویه فاز، عدم تعادل، هارمونیک و سایر پارامترها را اندازه گیری کند.
|
|
دقت توان فعال: کلاس 1 فرکانس محدوده: 50 - 60هرتز خروجی پالس خروجی پالس فعال و خروجی پالس واکنشی مصرف <0.5VA(Single phase) |
|
ابعاد (L*W*H) اندازه پانل (L×W): 72*97.7*36 میلی متر بی سیم انتقال در فرکانس 470 مگاهرتز و حداکثر فاصله در فضای باز 1 کیلومتر است. 2G; NB جریان شروع 4‰ پوند |
|
|
مشخصات |
سیم 3 فاز 3، سیم 3 فاز 4 |
|
|
ولتاژ |
ولتاژ نامی |
3*220/380V |
|
مصرف |
<0.5VA |
|
|
فعلی |
جریان ورودی |
5A,100A |
|
مصرف |
<0.5VA |
|
|
دقت |
فعلی |
کلاس 0.5 |
|
قدرت فعال |
کلاس 1 |
|
|
توان راکتیو |
کلاس 2 |
|
|
ارتباط |
RS485 (Modbus-RTU) |
|
|
رطوبت نسبی |
کمتر یا مساوی 95% (بدون تراکم) |
|
|
طرح کلی |
L*W*H(mm) |
72*97.9*36 |
|
دما |
عملیاتی |
-25~55 درجه |
|
ذخیره سازی |
-40~80 درجه |
|
|
رطوبت |
کمتر یا مساوی 95% (بدون تراکم) |
|
|
ارتفاع |
<2000m |
|
تابع

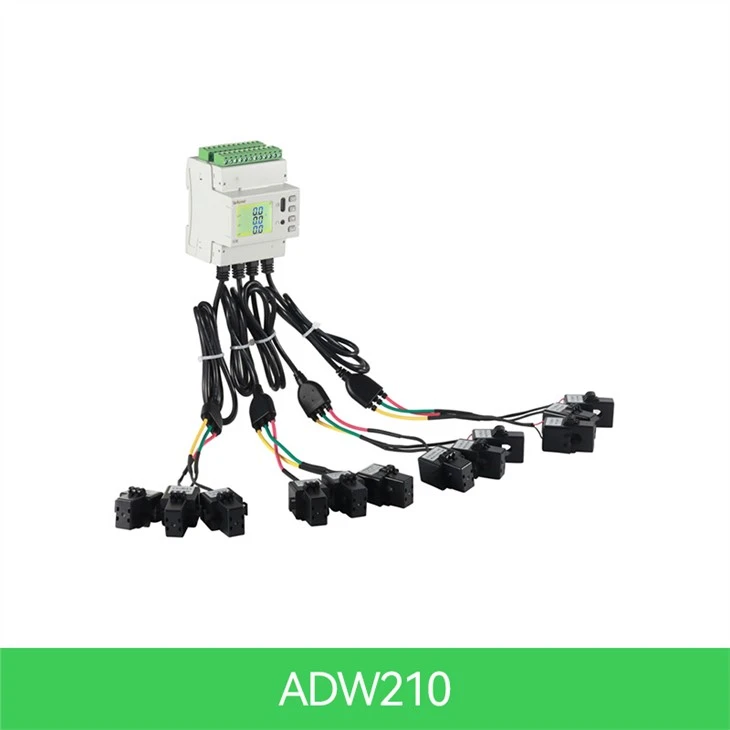

مانیتور انرژی سه فاز AC از نوع ریلی سری ADW210 برای اندازه گیری پارامترهای الکتریکی کامل حلقه های سه فاز چندگانه استفاده می شود. آنها می توانند به طور همزمان به ورودی جریان حداکثر چهار حلقه سه فاز متصل شوند.
|
|
●N (1، 2، 3، 4) مدار سه فاز اندازه گیری پارامتر تمام الکتریکی، ترانسفورماتور جریان خارجی. ● نظارت بر ولتاژ/جریان سه فاز، جریان توالی صفر و فرکانس. ● مانیتور برق سه فاز، توان کل (فعال، راکتیو و ظاهری). ● پایش ضریب توان سه فاز و ضریب توان کل. ● مانیتور زاویه فاز ولتاژ/جریان، درجه عدم تعادل ولتاژ/جریان. ● نظارت بر هارمونیک های کل ولتاژ و جریان و 2-31 هارمونیک های فرعی. ● رکوردهای شدید ولتاژ، جریان و توان ماه جاری و ماه گذشته. ●حداکثر جریان، حداکثر تقاضای توان، و جریان بلادرنگ، تقاضای برق زمان واقعی. ● 200 رکورد رویداد، ضبط عمل DIDO. ● پشتیبانی از ولتاژ بیش از حد، جریان بیش از حد، شکست فاز، اتصال DI و سایر خروجی های زنگ. ●4-منطقه زمانی 14-تنظیم نرخ زمانی؛ ●انرژی الکتریکی چهار ربعی، 12-آمار انرژی الکتریکی چند نرخی ماه. ● 31 روز انجماد انرژی الکتریکی چهار چهارگانه و چند نرخی، اندازه گیری انرژی الکتریکی رو به جلو و معکوس. ● ورودی سوئیچ دو طرفه، خروجی سوئیچ دو طرفه، ارتباط RS485، خروجی پالس فعال (حلقه مربوطه را می توان تغییر داد). |

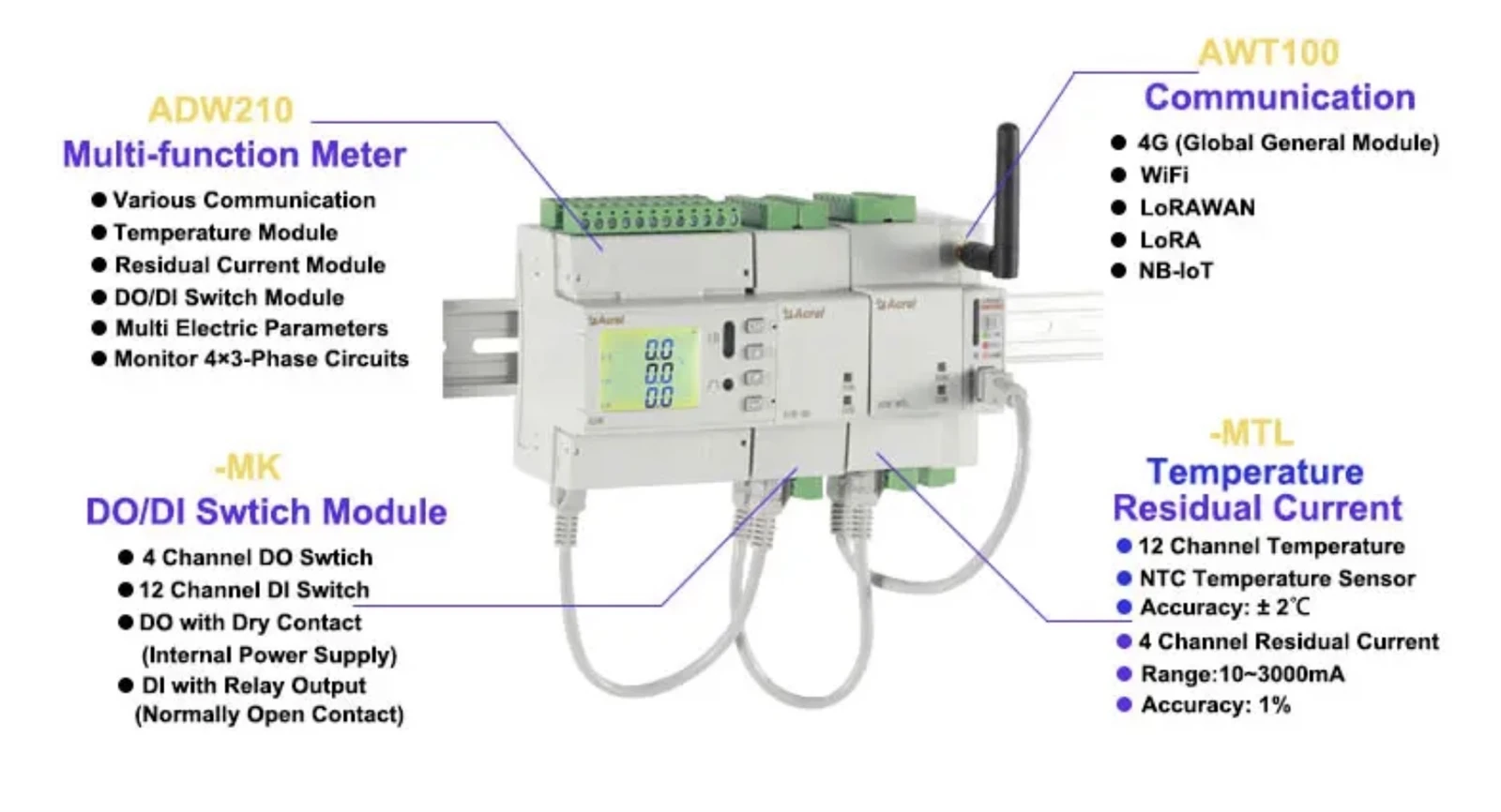

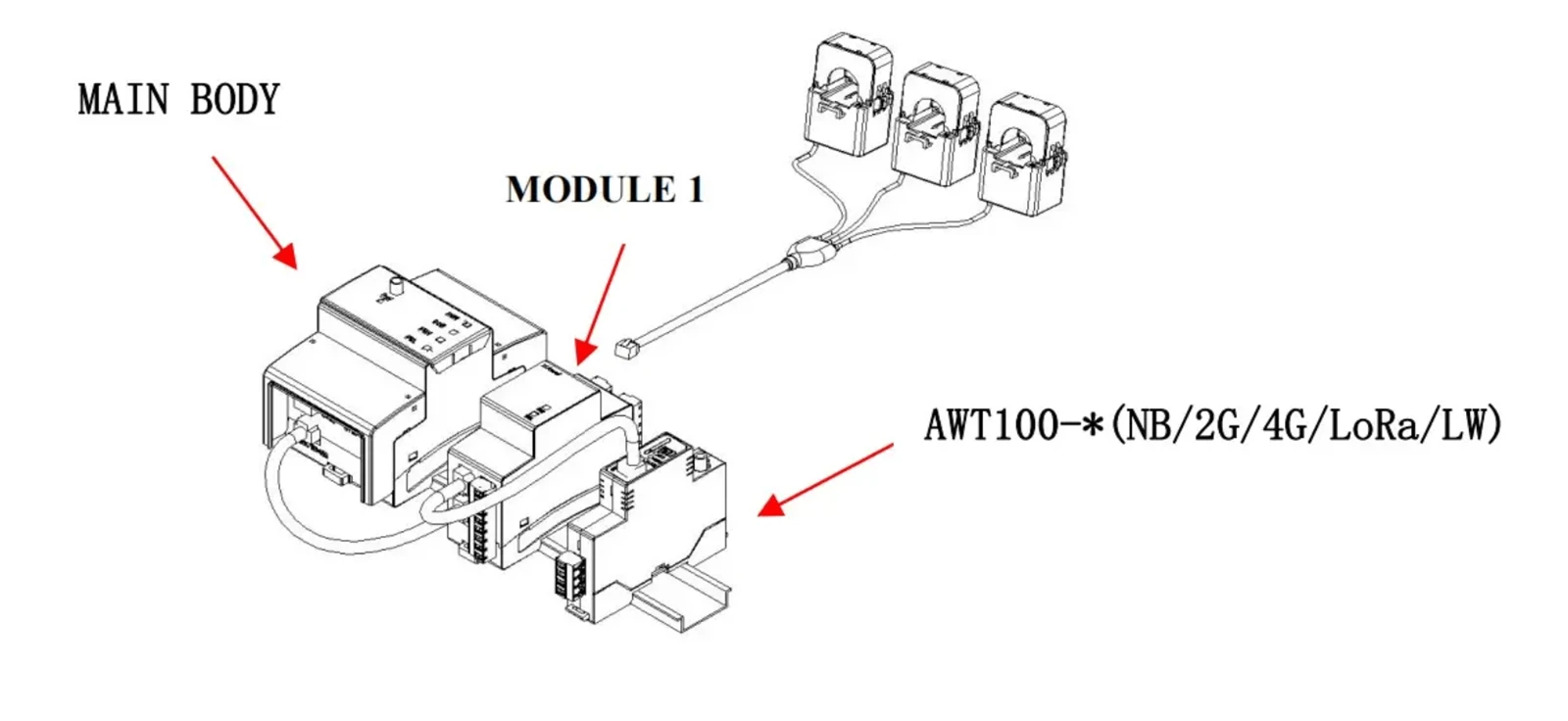

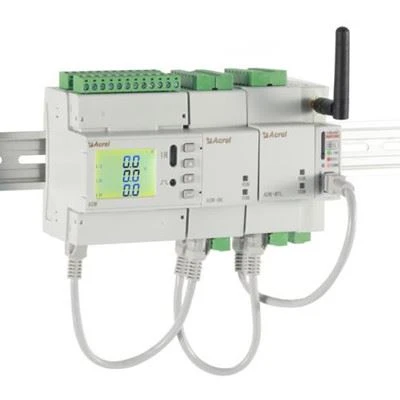

ماژول ارتباطات گسترده --- AWT100:
|
●AWT100 |
● وای فای
● LoRaWAN
|
|
| ماژول گسترش یافته | توضیحات |
| ماژول ارتباطی AWT100 | 4G (ماژول عمومی جهانی) |
| 4G (ماژول آمریکای جنوبی) | |
| LoRaWAN ({0}} مگاهرتز، 923 مگاهرتز) | |
| LoRa (460 ~ 510 مگاهرتز) | |
| NB-IoT |
گسترش یافته استماژول اندازهگیری دمای کابل و جریان باقیمانده --- MTL
|
●MTL |
● اندازهگیری دما:-20 درجه ~+100 درجه
● اندازه گیری جریان باقیمانده: 10~3000 میلی آمپر
● دقت: دما: ± 2 درجه؛ جریان باقیمانده: 1٪ (کلاس 1)
|
|
| ماژول گسترش یافته | توضیحات | |
| - دمای MTC جریان & باقیمانده ماژول اندازه گیری |
اندازه گیری دما | -20 درجه ~+100 درجه |
| اندازه گیری جریان باقیمانده | 10 تا 3000 میلی آمپر | |
| دقت | دما: ± 2 درجه؛ جریان باقیمانده: 1٪ (کلاس 1) | |
| منبع تغذیه | DC 12V؛ مصرف: کمتر یا مساوی 1W؛ رابط RJ45 | |
| ارتباط | رابط RJ45؛ MODBUS-RTU (ارتباط با بدنه اصلی) | |
گسترش یافته استماژول عملکرد اضافی DO/DI Switch --- MK
|
●MK |
● 12 کانال DI (ورودی دیجیتال)
|
|
| ماژول گسترش یافته | توضیحات | |
| ماژول سوئیچ MK | 12 × DI (ورودی) | ورودی تماس خشک با منبع تغذیه داخلی |
| 4 × DO (خروجی) | خروجی تماس معمولی باز رله. امتیاز AC 250V/3A,DC 30V/3A | |
| منبع تغذیه | DC 12V؛ مصرف: کمتر یا مساوی 1W؛ رابط RJ45 | |
| ارتباط | رابط RJ45؛ MODBUS-RTU (ارتباط با بدنه اصلی) | |

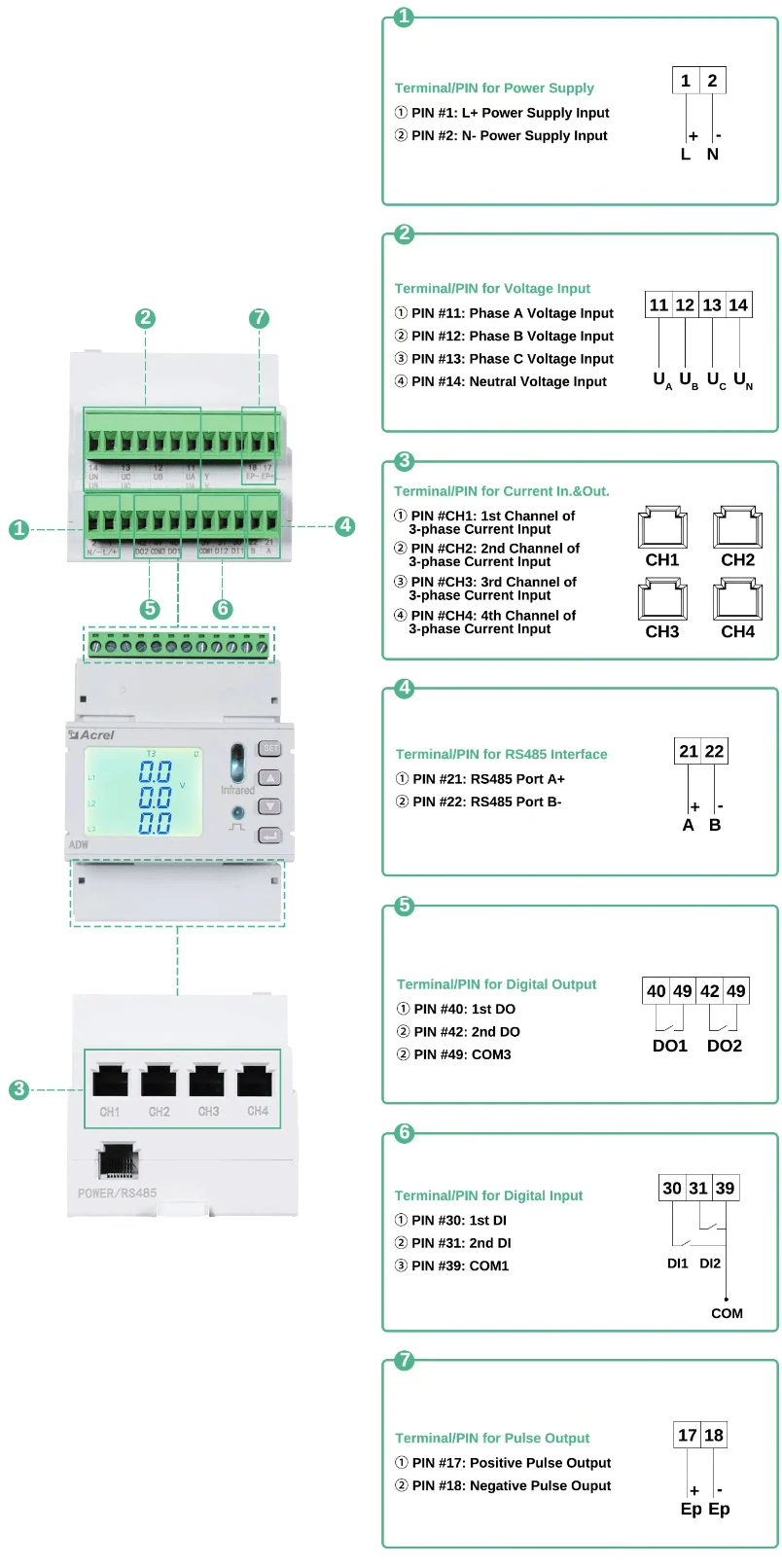

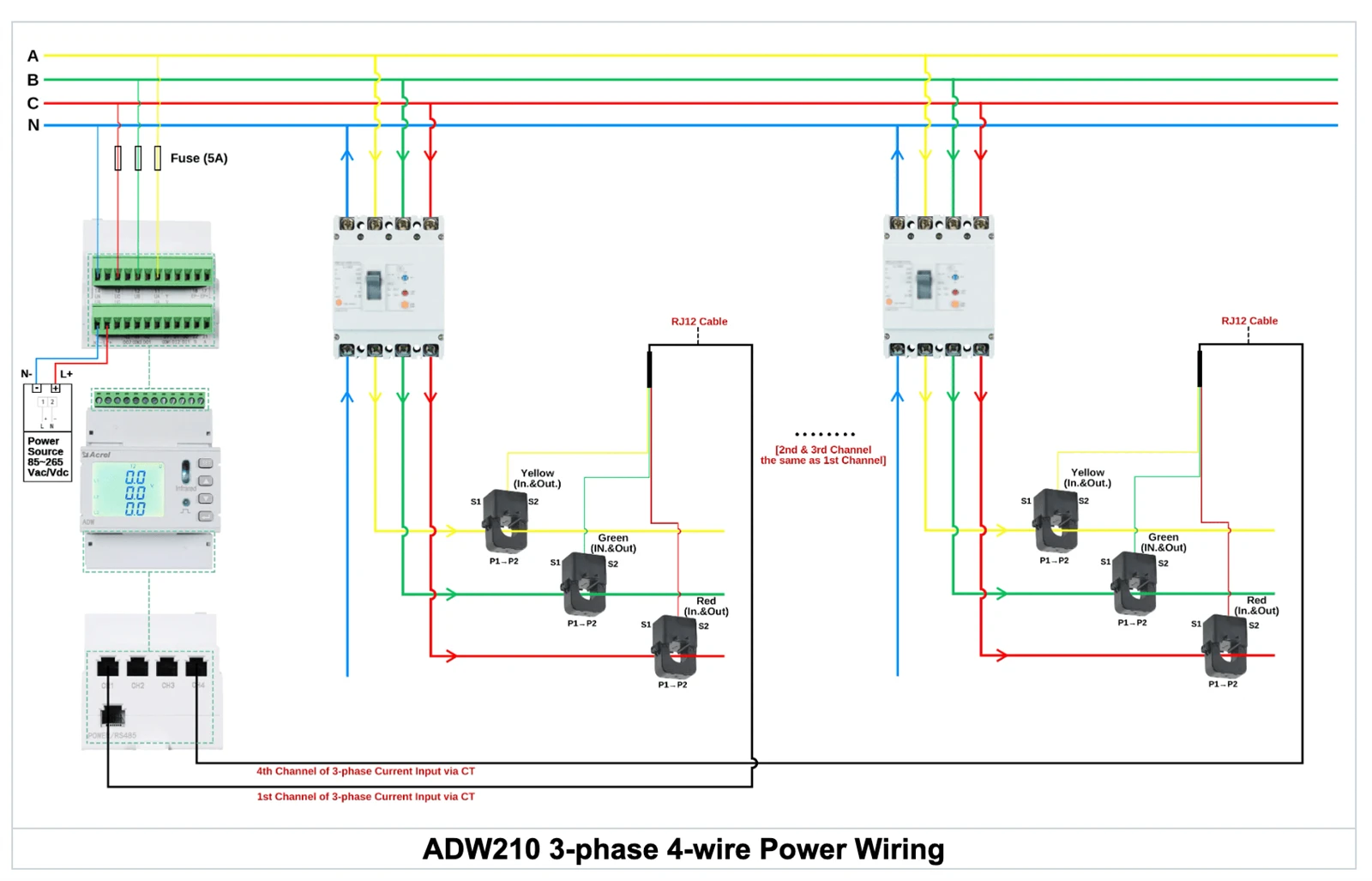

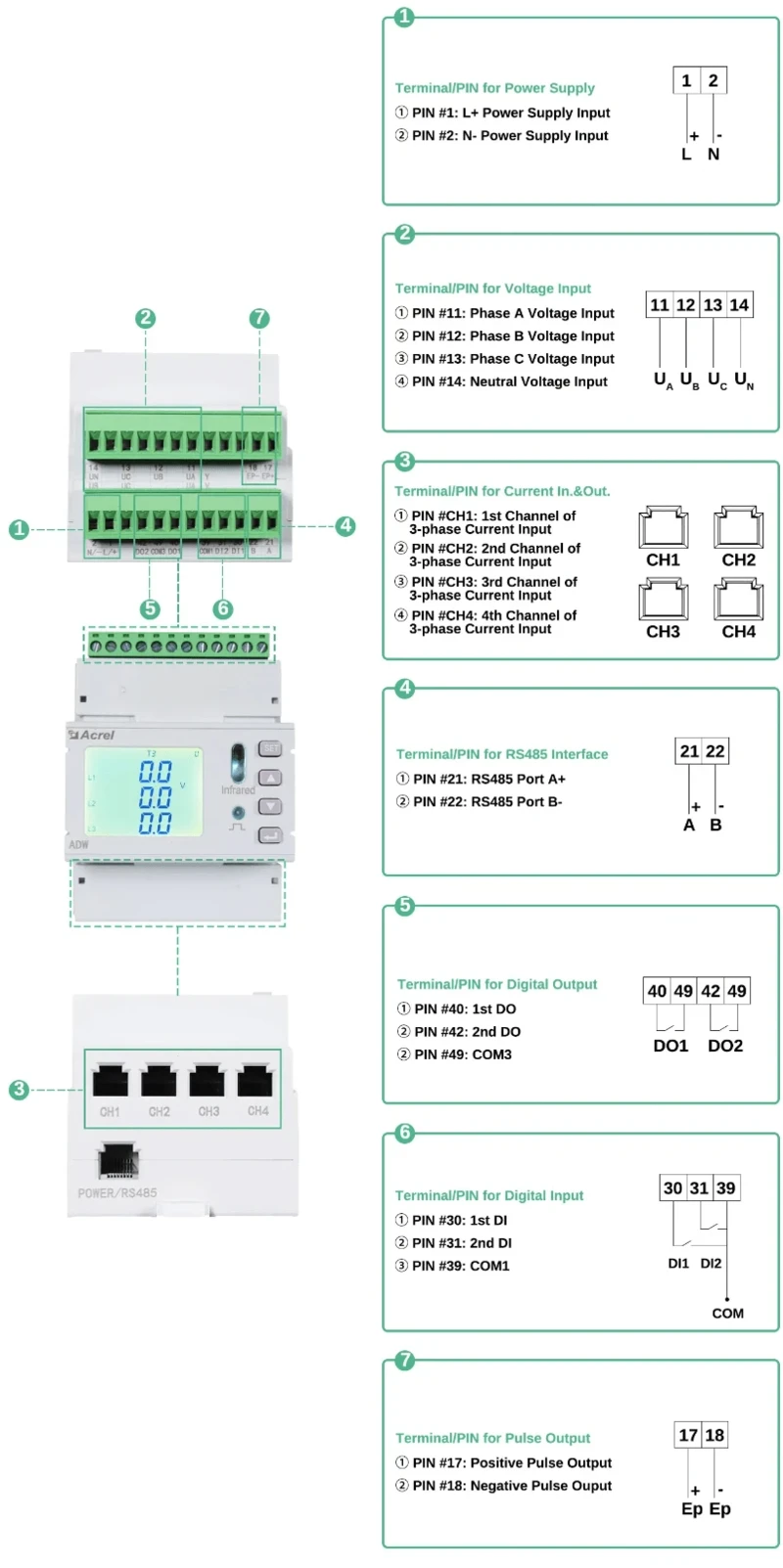

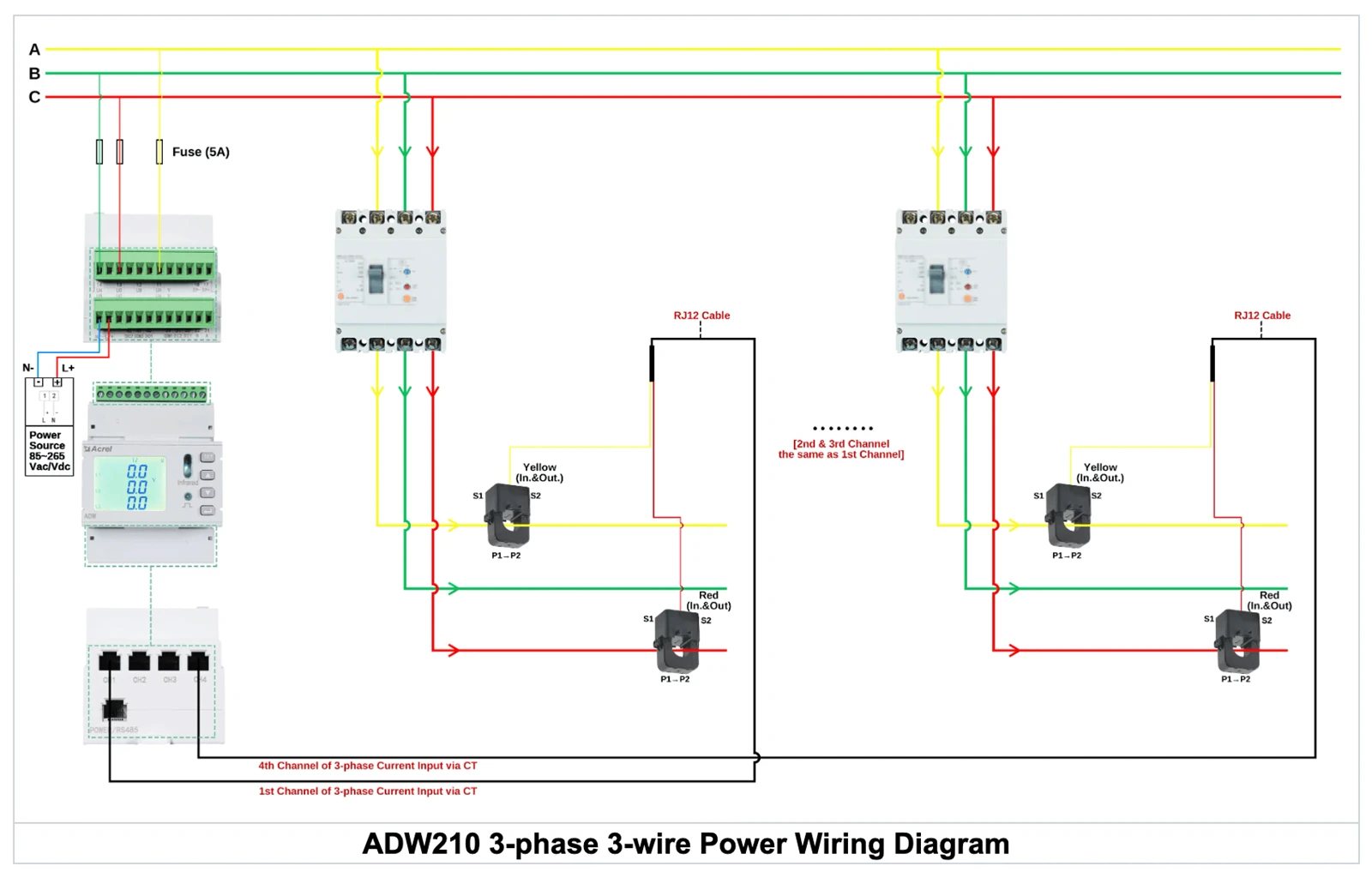

سیم کشی

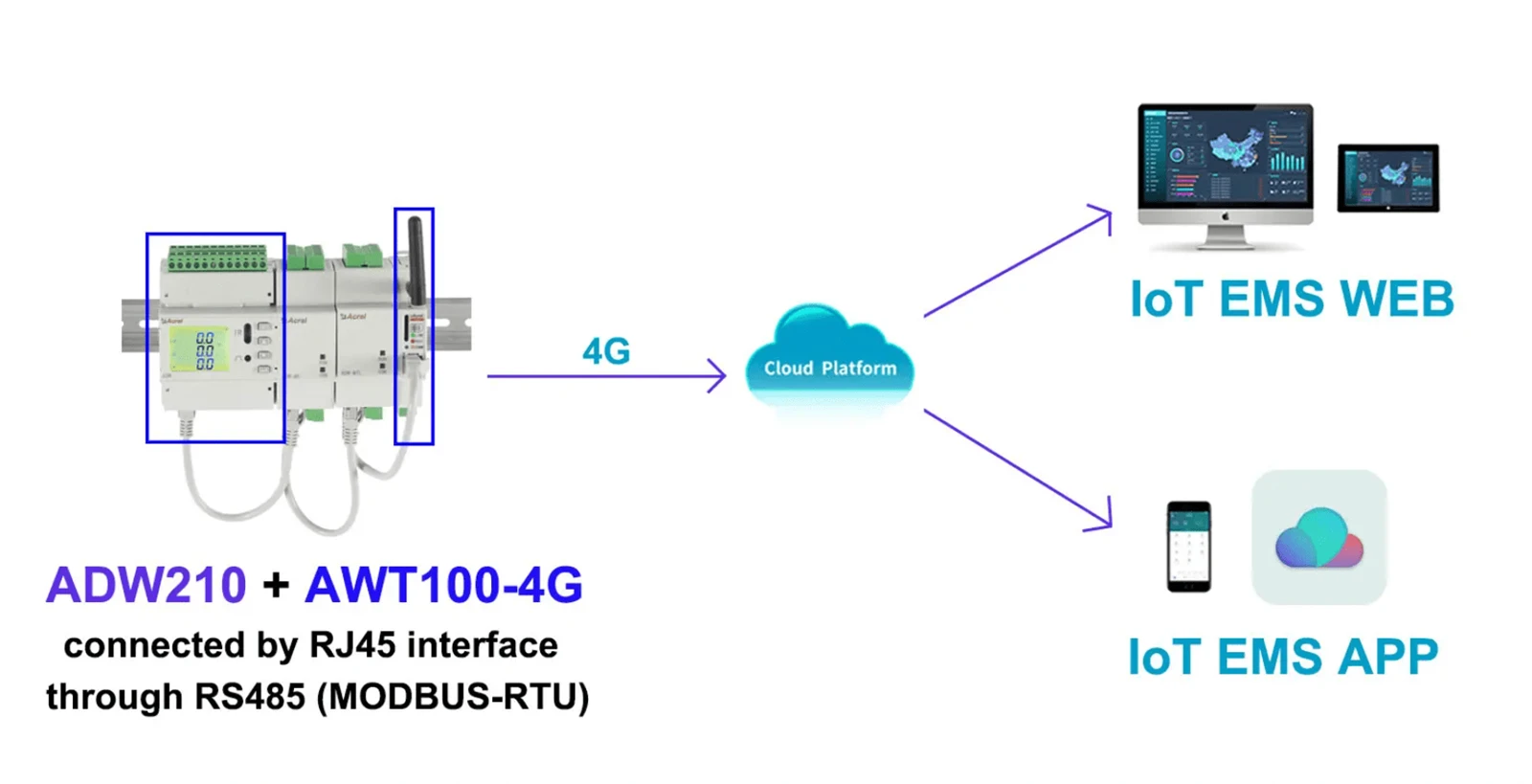

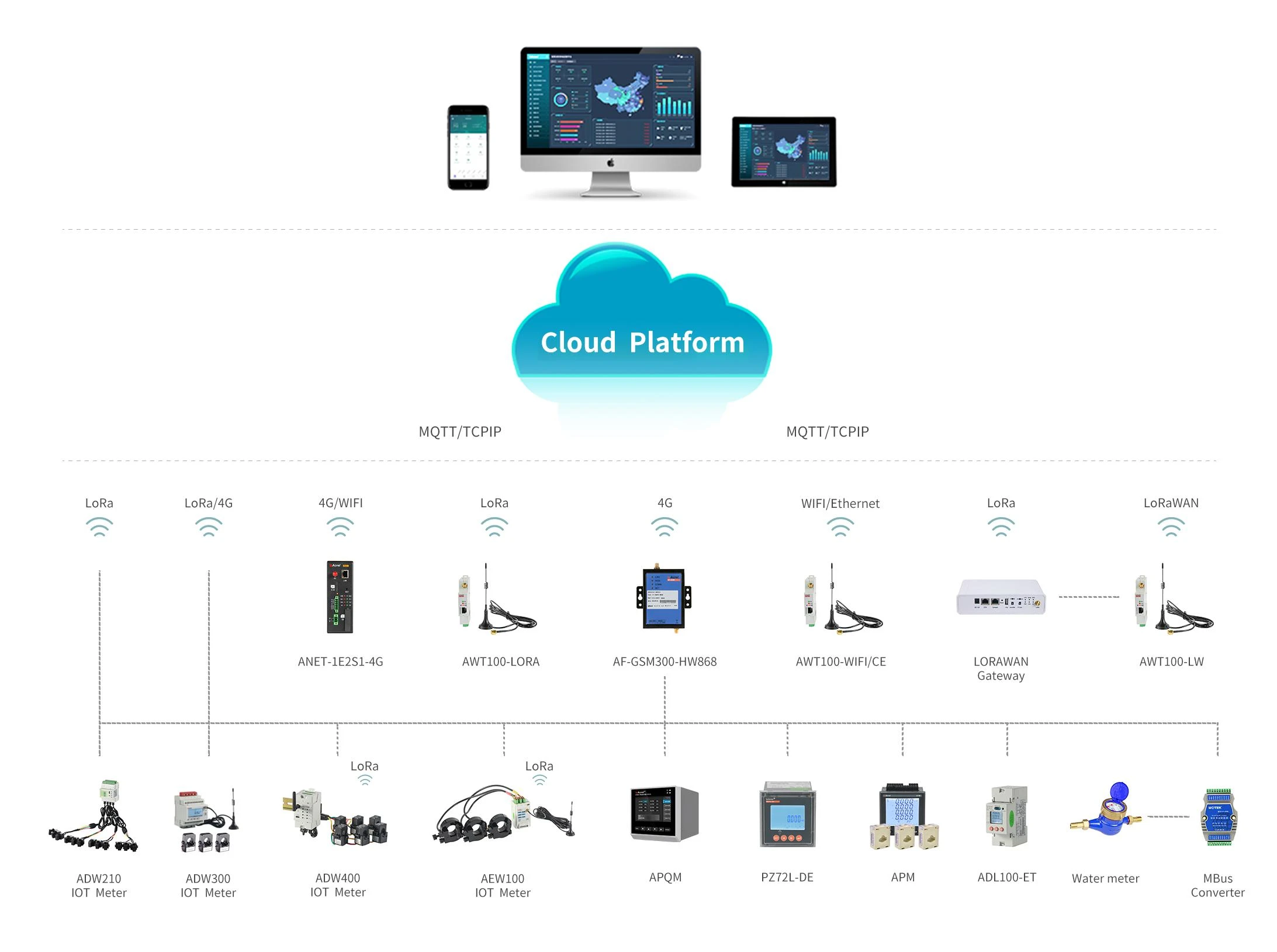

راه حل اینترنت اشیا
