توضیحات

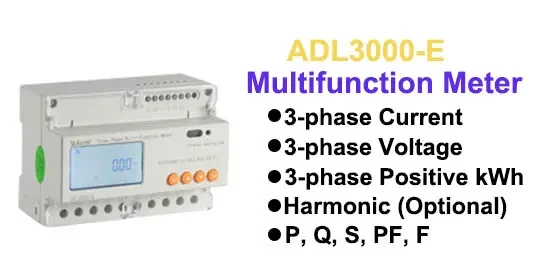

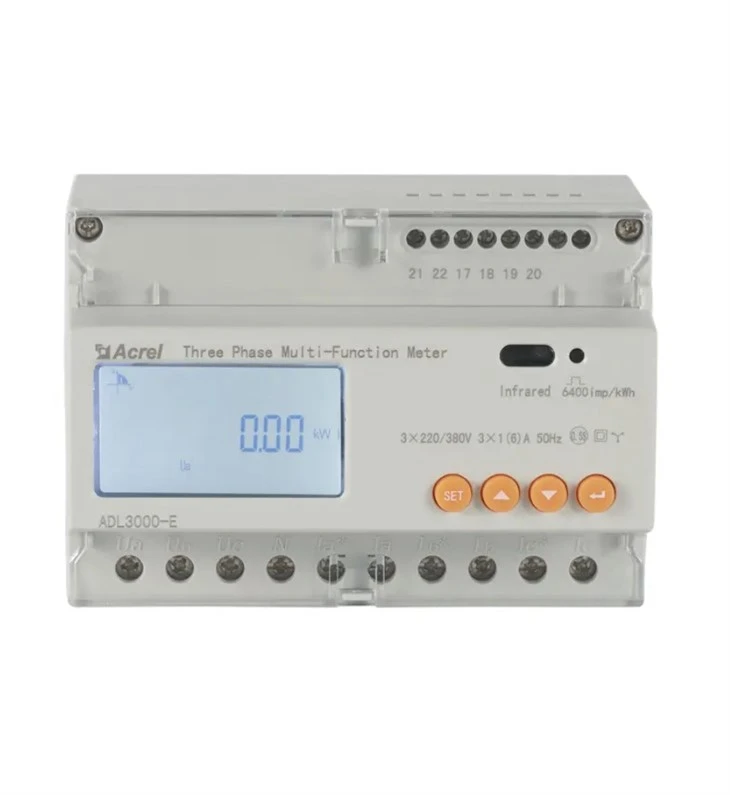

کنتور خورشیدی سه فاز DTSD1352 AC

ADL{0}}E یک کنتور هوشمند است که برای سیستم‌های منبع تغذیه، صنعتی و معدنی طراحی شده استشرکت ها و شرکت های آب و برق برای محاسبه مصرف برق و مدیریت تقاضای برق. دارای دقت بالا، اندازه کوچک و نصب ساده است. اندازه‌گیری تمام پارامترهای الکتریکی را با اندازه‌گیری جامع برق ادغام می‌کند و مدیریت داده‌های مختلفی را در 12 ماه گذشته ارائه می‌کند، محتوای هارمونیک 31 و محتوای هارمونیک کل را بررسی می‌کند، ارتباط از راه دور و کنترل از راه دور را با ورودی سوئیچینگ و خروجی رله، و دارای خروجی آلارم این دارای یک پورت ارتباطی RS485 است و با MODBUS-RTU سازگار شده است. ADL{4}}E را می توان در انواع سیستم های کنترل، سیستم های SCADA و سیستم های مدیریت انرژی استفاده کرد. همه کنتورها الزامات فنی مربوط به کنتورهای برق را در استانداردهای IEC62053-21 و IEC62053-22 برآورده می‌کنند.

LCD

تجهیزات پردازش و آزمایش کارآمد و دقیق.

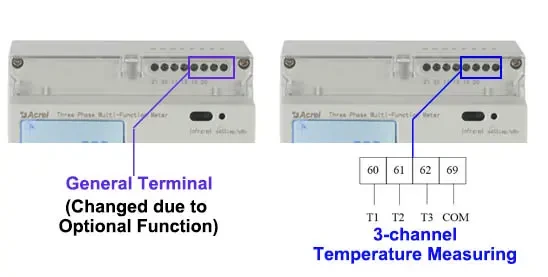

تابع اختیاری مختلف

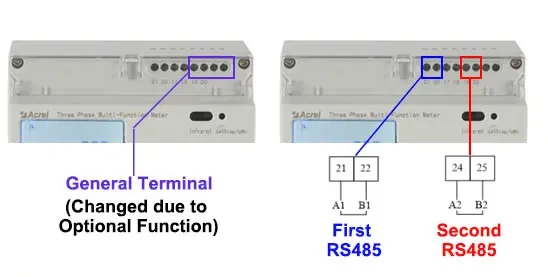

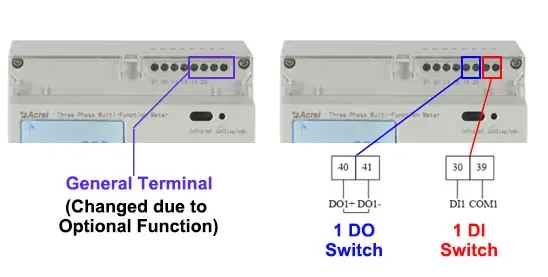

2 کانال RS485، 1 ورودی دیجیتال / 1 خروجی دیجیتال و غیره

صادرات انرژی خورشیدی صفر

اینورتر خورشیدی ضد برگشت انرژی سنج

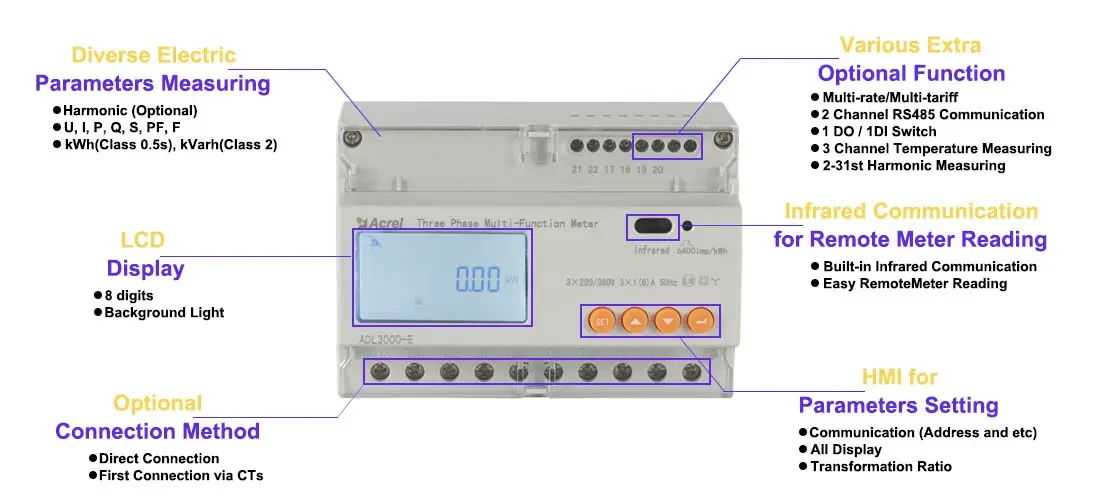

DTSD1352 Function introduction

راه حل های ما

پارامتر

شماره مدل	DTSD1352
	کنتور خورشیدی سه فاز دین ریلی
ولتاژ	ولتاژ مرجع	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	مصرف	<10VA(Single phase)
	امپدانس	>2MΩ
	کلاس دقت	خطا±0.2%

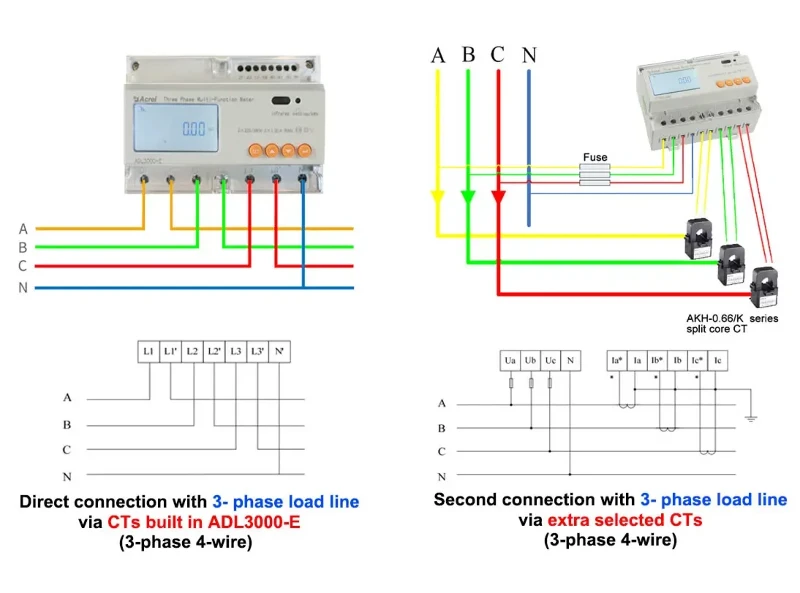

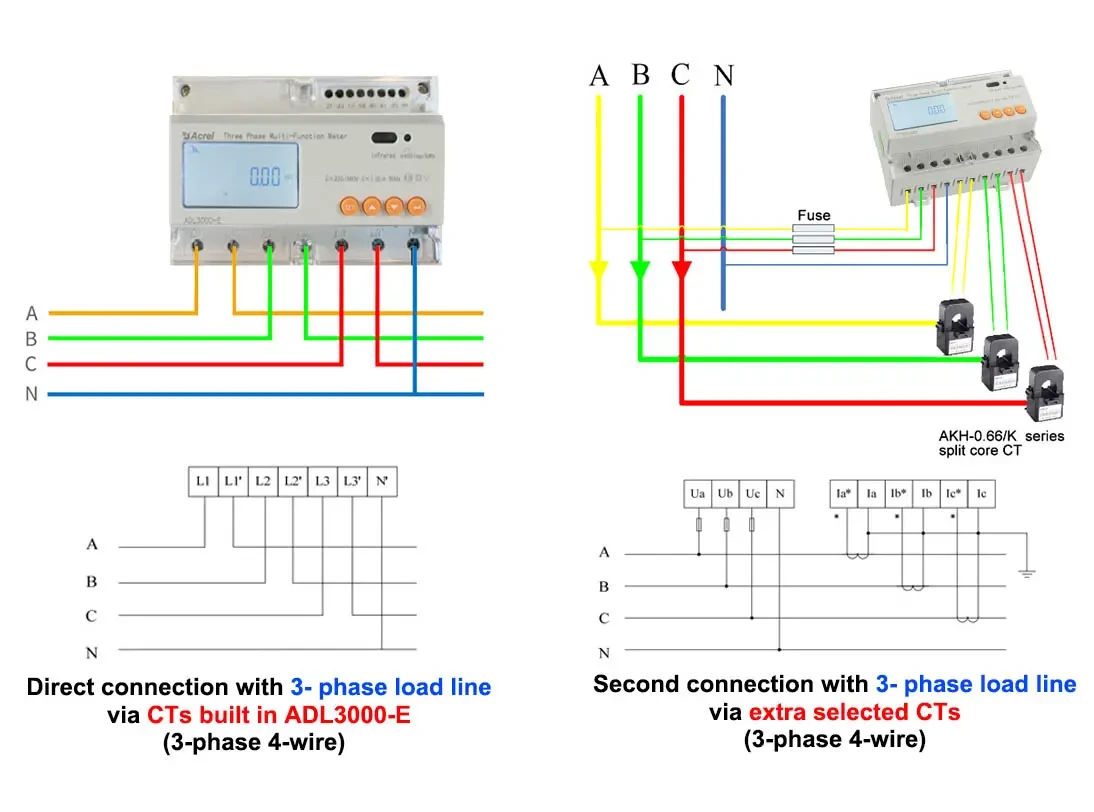

فعلی	جریان ورودی	3×1(6)A (اتصال دوم با 3-خط بار فاز از طریق CT های انتخابی اضافی) 3×10(80)A (اتصال مستقیم با 3-خط بار فاز از طریق CTs داخلی ADL3000-E)
	مصرف	<1VA(Single phase rated current)
	کلاس دقت	خطا±0.2%
وضوح اندازه گیری	ولتاژ: {{0}}.01 ولت، جریان: 0.01 آمپر، توان: 0.01 کیلووات، انرژی: 0.01 کیلووات ساعت
قدرت		فعال، راکتیو، توان ظاهری، خطا±0.5℅
فرکانس		{{0}}هرتز، خطا±0.2%
دما		درجه -40 درجه -99
انرژی		انرژی فعال (کلاس دقت:0.5، 1)، انرژی راکتیو (کلاس دقت 2)
ساعت		کمتر یا مساوی با 0.5s/d
خروجی پالس انرژی		1 خروجی اپتوکوپلر فعال، 1 خروجی اپتوکوپلر راکتیو
سوئیچینگ خروجی		1 سوئیچینگ خروجی
سوئیچینگ ورودی		1 ورودی اپتوکوپلر
عرض نبض		80±20 میلی‌ثانیه
نبض ثابت		6400Imp/kWh،400Imp/kWh (مطابق با جریان اصلی)
رابط و ارتباط		RS485: Modbus RTU
محدوده آدرس ارتباطی		Modbus RTU: 1~ 247;
نرخ باود		1200bps ~ 19200bps
دمای نسبی		-25 درجه ~+55 درجه
رطوبت نسبی		کمتر یا مساوی 95 ℅ (بدون تراکم)
