بررسی اجمالی

فرستنده الکتریکی سری Acrel BD دستگاهی است که می تواند پارامترهای الکتریکی را جداسازی و انتقال دهد، این مبدل جریان سه فاز به عنوان فرستنده ای عمل می کند که جریان یا ولتاژ AC را با جداسازی ورودی و خروجی به سیگنال آنالوگ DC خطی تبدیل می کند. محصولات مطابق با استاندارد GB / T 13850-1998 هستند.

عملکرد

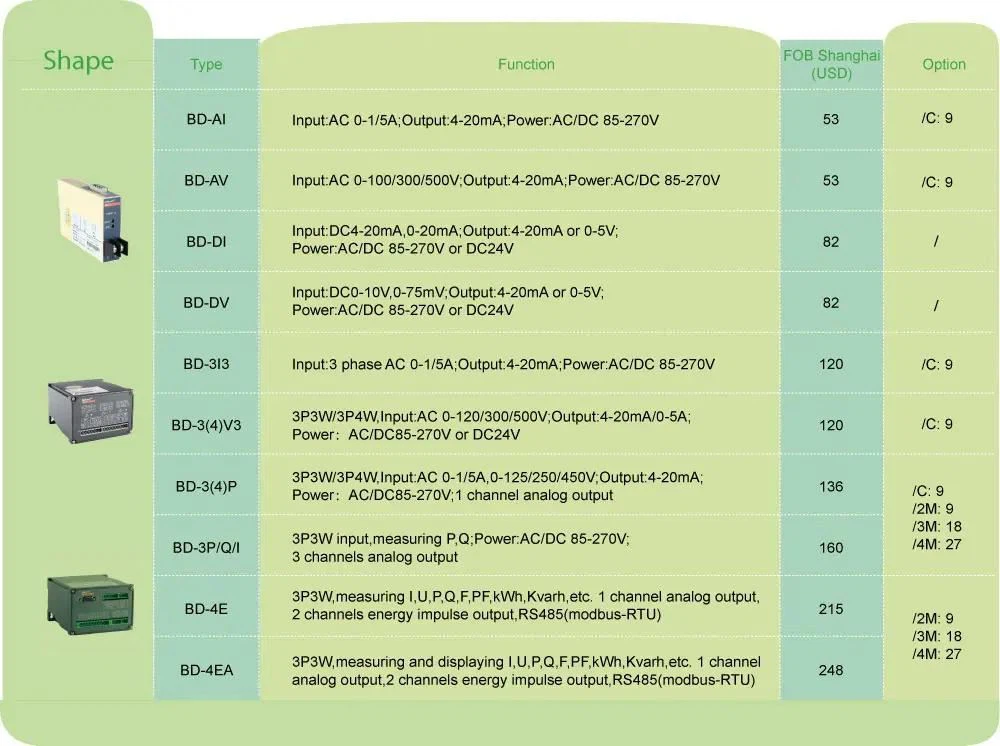

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
فاز&آمپر؛ سیم کشی	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
ورودی	ولتاژ	مستقیم LL	تا 480 ولت AC
		LN مستقیم	تا 276 ولت AC
		با PT خارجی	○	○	○	○	○
	جاری	مستقیم	تا 5 آمپر AC
	جاری	با سی تی اکسترنال	○	○	○	○	○
خروجی	ارزش عادی	DC: 4-20 میلی آمپر، 0-20 میلی آمپر، 0-5 ولت، 0-10 ولت، و غیره
	مقاومت بار	خروجی جریان ≤600Ω ولتاژ خروجی≥1000Ω
	محتوای ریپل	& lt؛ 0.5٪ اوج مقدار
Measuring	ولتاژ	□	—	—	□
	جاری		—	—	□	□	□
	توان اکتیو/راکتیو	—	—	—	—	□	□
	توان ظاهری	—	—		—	□	□
	ضریب قدرت	—	—	R	—	□
	فرکانس					□	□
اندازه گیری انرژی	± کیلووات ساعت	—	—	—	—	—	○
کلاس دقت	0.5%
ارتباط	رابط: RS485 پروتکل: Modbus-RTU			—
خروجی آنالوگ	DC 0-5V,0-10V,0-20mA,4-20mA
خروجی پالس

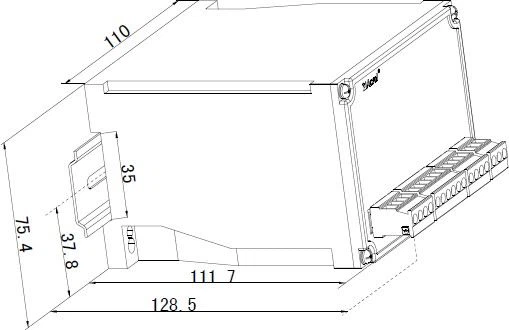

ابعاد (میلی متر)	مسکن (WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
برق کمکی		85-265 ولت AC/DC، DC24V، DC48V
درجه حرارت	عمل	-10 تا 55 درجه سانتیگراد
درجه حرارت	ذخیره سازی	-25 تا 70 درجه سانتیگراد
رطوبت		تا 95%،بدون تراکم

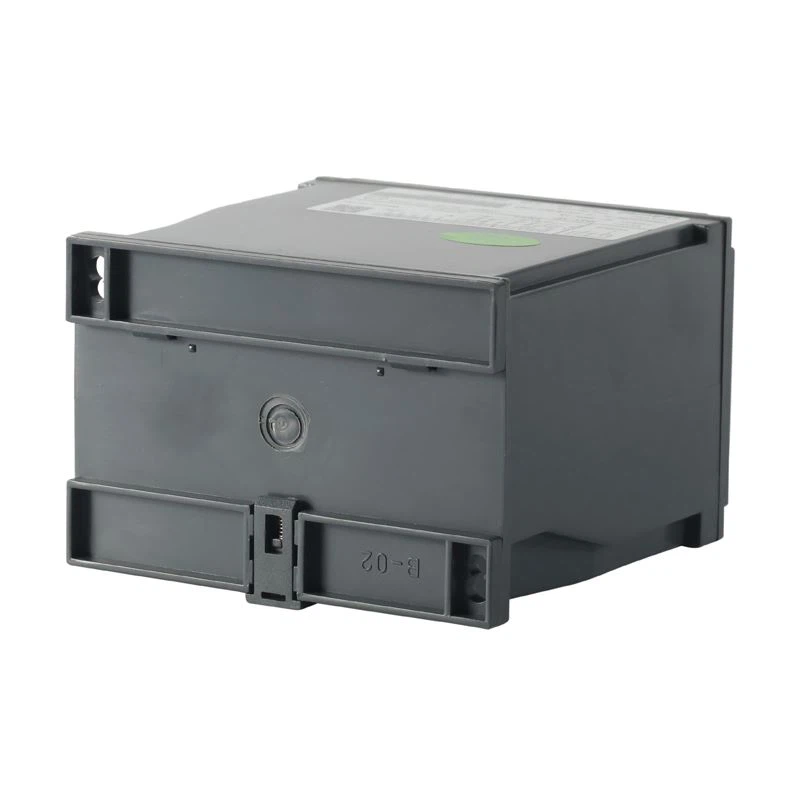

نصب و راه اندازی		(راه آهن) DIN35 روی اطاقک با پیچ ثابت می شود
استانداردها		GB/T 13850

'○': بله '—' خیر'' اختیاری

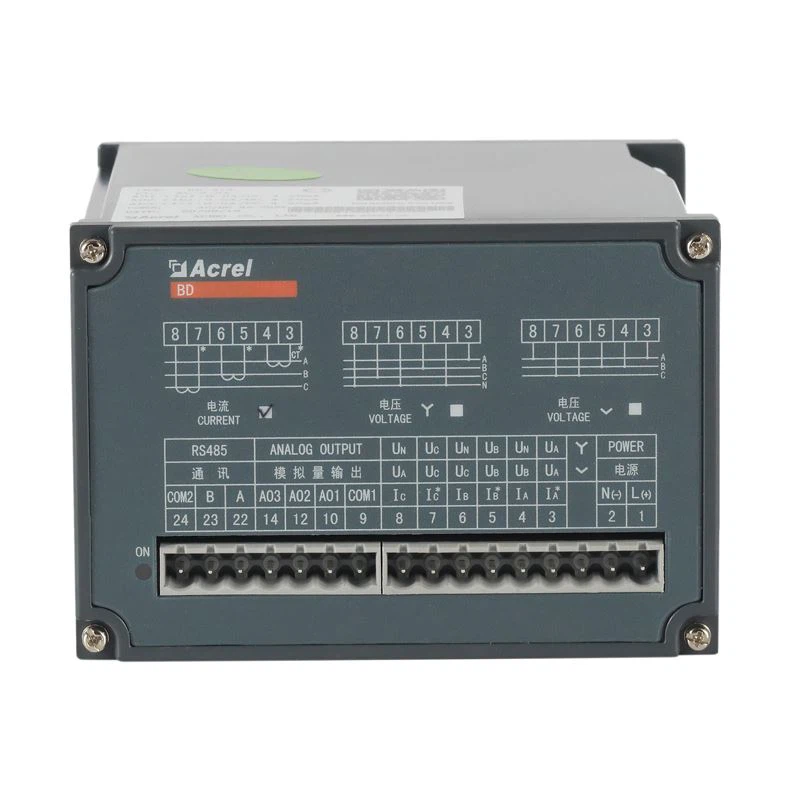

	مبدل برق سری BD-3P ● ولتاژ\جریان\توان\ضریب توان\فرکانس ● اضافه بار: 1.2 برابر مقدار نامی ● خروجی آنالوگ DC 0-5V/0-10V/0-20mA/4-20mA

مبدل جریان تک فاز سری BD-AI ● جریان AC ● اضافه بار: 1.2 برابر مقدار نامی ● خروجی آنالوگ DC 0-5V/0-10V/0-20mA/4-20mA
