0-5V انتقال جریان

محصولات انتقال دهنده جریان خروجی آنالوگ سری BA اصل القای الکترومغناطیسی را برای اندازه گیری جریان AC در شبکه برق در زمان واقعی اعمال می کنند، و از فناوری جبران جریان ثابت و خطی برای جداسازی و تبدیل آن به یک خروجی سیگنال DC استاندارد استفاده می کنند.

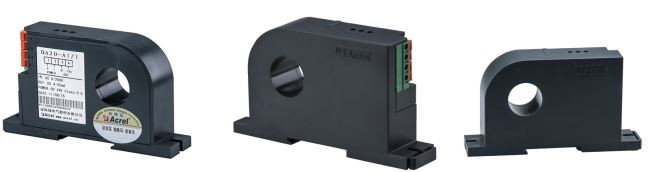

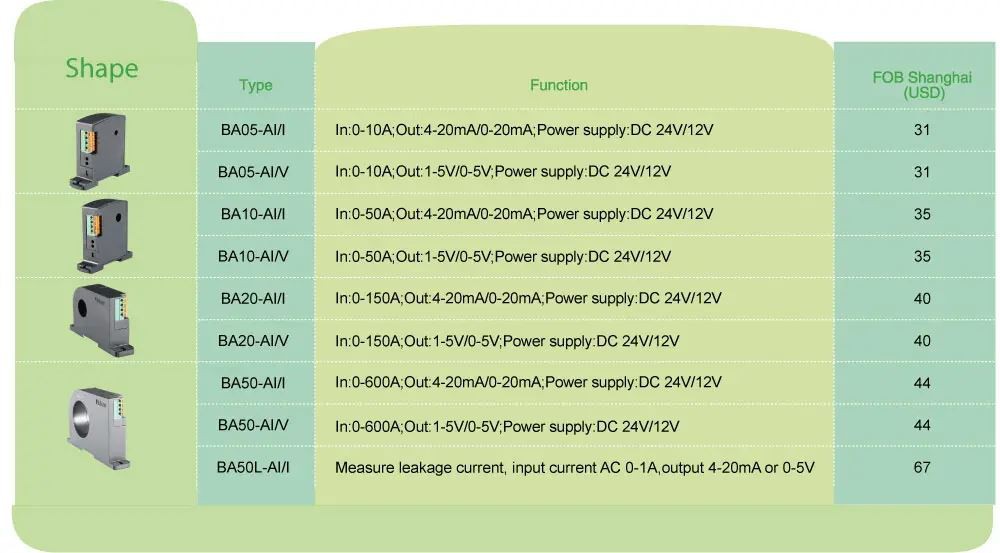

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
قدرت کمکی	دی سی ۱۲ ولت	دی سی ۱۲ ولت دی سی ۲۴ ولت	دی سی ۱۲ ولت دی سی ۲۴ ولت	دی سی ۱۲ ولت دی سی ۲۴ ولت	دی سی ۱۲ ولت دی سی ۲۴ ولت	دی سی ۱۲ ولت دی سی ۲۴ ولت
	دی سی ۲۴ ولت
مصرف		≤1W	≤1W	≤1W	≤1W	≤1W

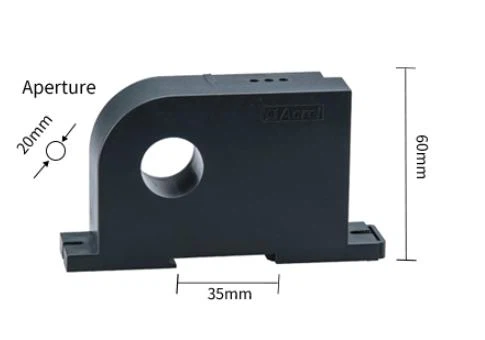

اندازه از طریق سوراخ		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
ورودی	فعلی	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (محدودیت جریان های نشتی)
خروجی	مقدار اسمی	DC4-20mA,or 0-20mA,0-5V,0-10V etc
	مقاومت در برابر بار	خروجی فعلی≤500Ω,خروجی ولتاژ≥1kΩ
کلاس دقت		0.5%
زمان پاسخ		≤350ms
دما		عملیات: -10 تا +55°C ذخیره سازی:-25 تا +70 درجه سانتی گراد
ضریب دما		≤200ppm/°C
نصب		(ریل) DIN35، تعمیر بر روی اتاقک با پیچ
استانداردهای		GB/T 13850

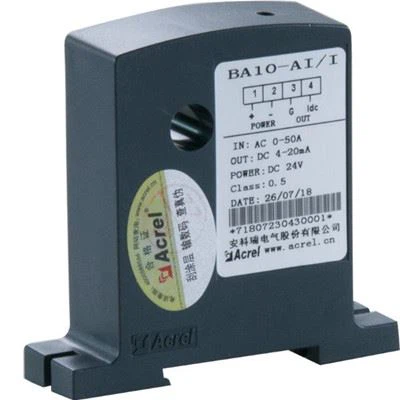

	BA10-AI/I ●کاربرد: اتوماسیون صنعتی ●ورودی: اندازه گیری جریان AC تا 50A ●اضافه بار: 1.2 برابر ارزش امتیازی ●خروجی: DC 4-20mA

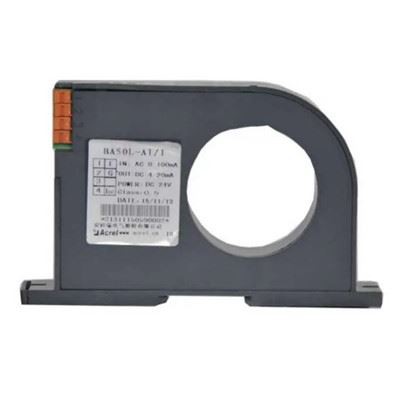

BA50L-AI/I ●ورودی: 0-1A جریان نشت ●خروجی: DC 4-20mA ●اندازه گیری جریان نشتی ●اضافه بار: 1.2 برابر ارزش امتیازی

●دقت بالاتر

●سطح بالاتر انزوا

●سطح ایمنی بالاتر

●مصرف پایین تر

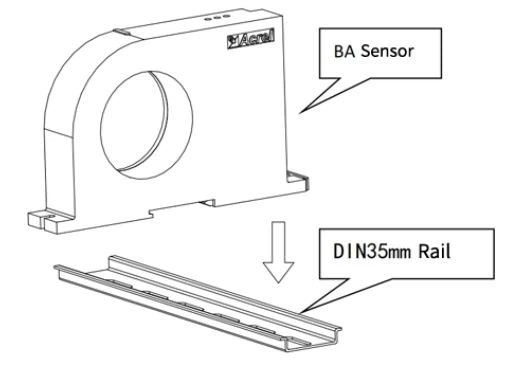

انتخاب یک مکان مناسب برای نصب راه آهن استاندارد DIN35mm، و نصب سنسور BA بر روی راه آهن؛

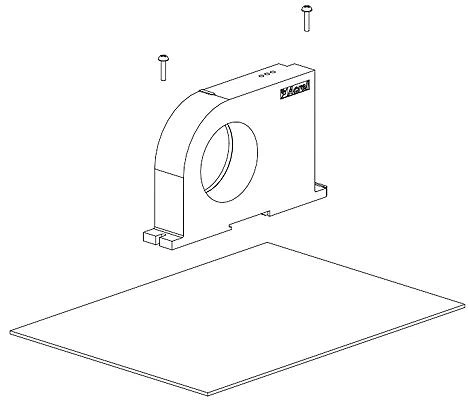

در پانل پایین کابینت، یک مکان مناسب برای باز کردن دو سوراخ نخ دار مربوط به موقعیت سوراخ ثابت سنسور نصب شده را انتخاب کنید؛ پس از قرار دادن سنسور، پیچ موقعیت یابی را نصب کنید

1 —— + منبع تغذیه مثبت (معکوس نشده)

2 —— - قدرت زمین

3 —— G(خروجی فعلی منفی، که می تواند با منبع تغذیه به اشتراک گذاشته شود)

4 —— IDC(خروجی فعلی مثبت),VDC(ولتاژ خروجی مثبت)
