مروری

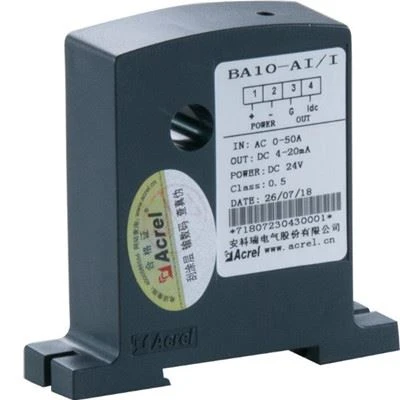

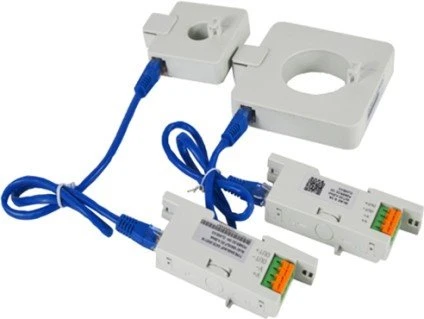

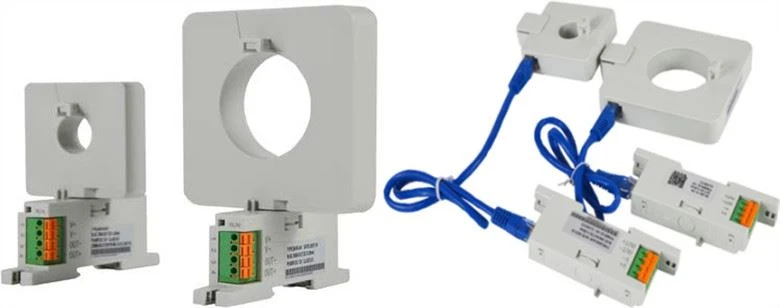

حسگر جریان هوشمند سری BA از اصل القای الکترومغناطیسی برای اندازه گیری جریان AC در شبکه برق در زمان واقعی استفاده می کند و از فناوری جبران جریان ثابت و خطی برای جداسازی و تبدیل آن به یک خروجی سیگنال DC استاندارد، یا از طریق رابط RS485 (پروتکل Modbus-RTU) برای انتقال داده های اندازه گیری استفاده می کند. منبع تغذیه ولتاژ ایمنی DC24V یا 12V می تواند به طور گسترده ای در زمینه اتوماسیون صنعتی مورد استفاده قرار گیرد. BA50L(II.)-AI یک ترانسفورماتور جریان باقی مانده AC است، که عمدتاً جریان نشتی سیستم الکتریکی را تشخیص می دهد، می تواند وضعیت مدارها و تجهیزات الکتریکی را در هر زمان درک کند، و از آتش سوزی و دیگر حوادث ناشی از نشت جلوگیری کند.

پارامتر

پارامتر فنی			شاخص
کلاس دقت			کلاس 0.5
ورودی	مقدار اسمی	BA20(II.)-AI	AC فعلی 0.5A، 50A، 200A، و غیره. AC 0~(0.5~200)A
		BA50(II.)-AI	AC فعلی 60A، 300A، 600A، و غیره. AC 0~(60~600)A
		BA50L(II.)-AI	AC فعلی 0.1A, 1A, و غیره. AC 0~(0.1~1)A
	حد	پیوسته 1.2 بار، جریان لحظه ای 10 بار/1S
	قدرت جذب شده	≤1VA
	پاسخ فرکانس	25Hz ~ 800Hz ، به خصوص مناسب برای فرکانس های صنعتی
خروجی	مقدار اسمی	DC4 ~ 20mA ، یا 0 ~ 20mA ، 0 ~ 5V ، 0 ~ 10V (1) و غیره.
	مقاومت بار	هنگامی که منبع تغذیه DC12V، خروجی فعلی کلاس 0.5is ≤250Ω هنگامی که منبع تغذیه DC24V، خروجی جریان ≤500Ω است، هنگامی که خروجی ولتاژ ≥1KΩ
	ارتباطات	RS485 رابط / Modbus - RTU (2)
زمان پاسخ		≤400ms
منبع تغذیه	ولتاژ	12 ولت یا 24 ولت
	مصرف برق	≤1W
مقاومت عایق		>100MΩ
قدرت فشاری		بین ورودی / خروجی و منبع تغذیه 2.0KV/1min,50Hz
ضریب دما		-10°C~+55°C, ≤400ppm/°C
محیط	دما	کار: -10 درجه سانتی گراد~+55 درجه سانتی گراد ذخیره سازی: -25 درجه سانتی گراد~+70 درجه سانتی گراد
	رطوبت	≤93٪RH, بدون چغاله, بدون محل گاز خورنده
	ارتفاع	≤2000m

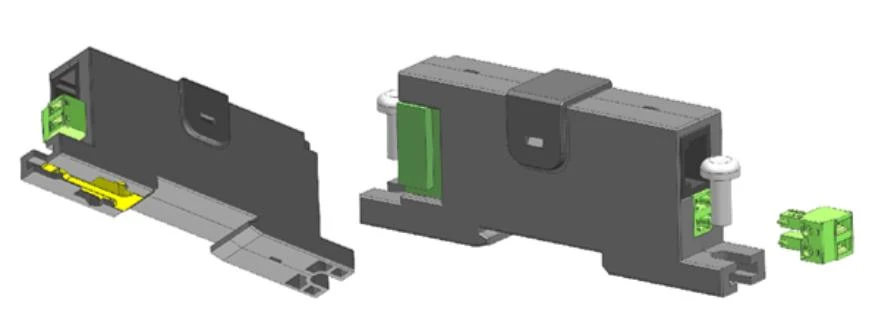

روش نصب		TS35 راه آهن ، و یا استفاده از پیچ برای تعمیر کابینت
