مروری
BD-4E سه فاز 4 سیم پارامترهای چند الکتریکی فرستنده های دیجیتال انتقال مقدار کیلووات ساعت سیستم برق را به یک پالس خطی بالا. دارای یک رابط ارتباطی RS485، پروتکل Modbus را اتخاذ می کند، و جریان سه فاز، ولتاژ، قدرت فعال، قدرت واکنشی، فرکانس، عامل قدرت، انرژی واکنشی فعال و مانند آن را صادر می کند. 1 ~ 4 کانال آنالوگ اختیاری ، دو کانال انرژی الکتریکی خروجی پالس.

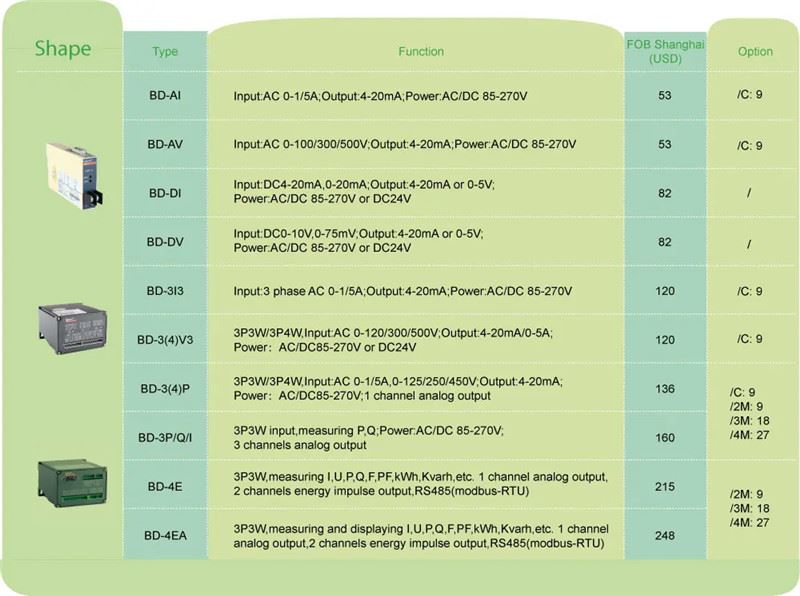

تابع
BD-AI BD-AV | بی.د-اف | BD-PF | بی.د-۳ای۳ BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
فاز&سیم کشی | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
ورودی | ولتاژ | مستقیم ال-ال | تا 480V AC | ||||
مستقیم ال-ان | تا 276V AC | ||||||
با PT خارجی | ○ | ○ | ○ | ○ | ○ | ||
فعلی | مستقیم | تا 5A AC | |||||
با سی تی خارجی | ○ | ○ | ○ | ○ | ○ | ||
خروجی | مقدار عادی | DC:4-20mA 0-20mA, 0-5V, 0-10V, so on | |||||
مقاومت بار | خروجی فعلی≤600Ω خروجی ولتاژ≥1000Ω | ||||||
محتوای موج دار | <0.5% peak=""> | ||||||
اندازه گیری | ولتاژ | □ | — | — | □ | ||
فعلی |
| — | — | □ | □ | □ | |
قدرت فعال / واکنشی | — | — | — | — | □ | □ | |
قدرت ظاهری | — | — |
| — | □ | □ | |
عامل قدرت | — | — | R | — | □ | ||
فرکانس |
| □ | □ | ||||
اندازه گیری انرژی | ±کیوات ساعت | — | — | — | — | — | ○ |
کلاس دقت | 0.5% | ||||||
ارتباطات | رابط کاربری: RS485 پروتکل: Modbus-RTU |
|
| — |
|
|
|
خروجی آنالوگ | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
خروجی پالس | |||||||
ابعاد(میلی متر) | مسکن(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
قدرت کمکی | 85-265V AC/DC,DC24V,DC48V | ||||||
دما | عملیات | -10 تا 55 درجه سانتی گراد | |||||
ذخیره سازی | -25 تا 70 درجه سانتی گراد | ||||||
رطوبت | تا 95 درصد، بدون تراکم | ||||||
نصب | (ریل) تعمیر DIN35 بر روی اتاقک با پیچ | ||||||
استانداردهای | GB/T 13850 | ||||||
'1': بله '—' نه '
' اختیاری
 | انتقال جریان سه فاز سری BD-3I3 ● کاربرد: اتوماسیون صنعتی ● ورودی: اندازه گیری جریان AC تا 200A ● اضافه بار: 1.2 برابر مقدار امتیاز ● آنالوگ خروجی DC 0-5V/0-10V/0-20mA/4-20mA |
انتقال جریان تک فاز سری BD-AI ● کاربرد: اتوماسیون صنعتی ● ورودی: جریان AC ● اضافه بار: 1.2 برابر مقدار امتیاز ● آنالوگ خروجی DC 0-5V/0-10V/0-20mA/4-20mA |  |

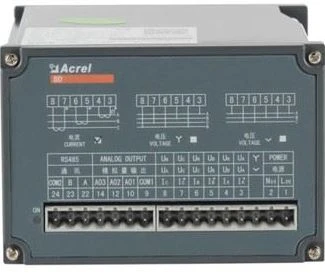

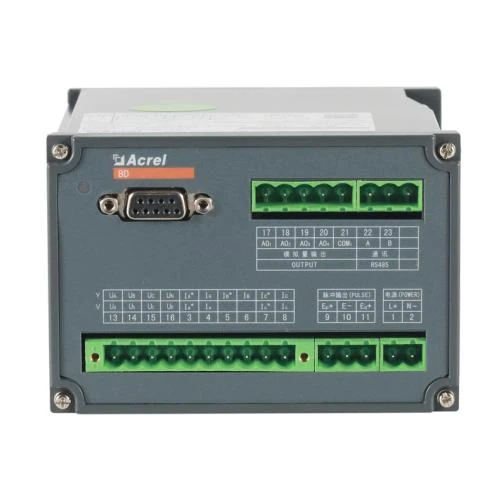

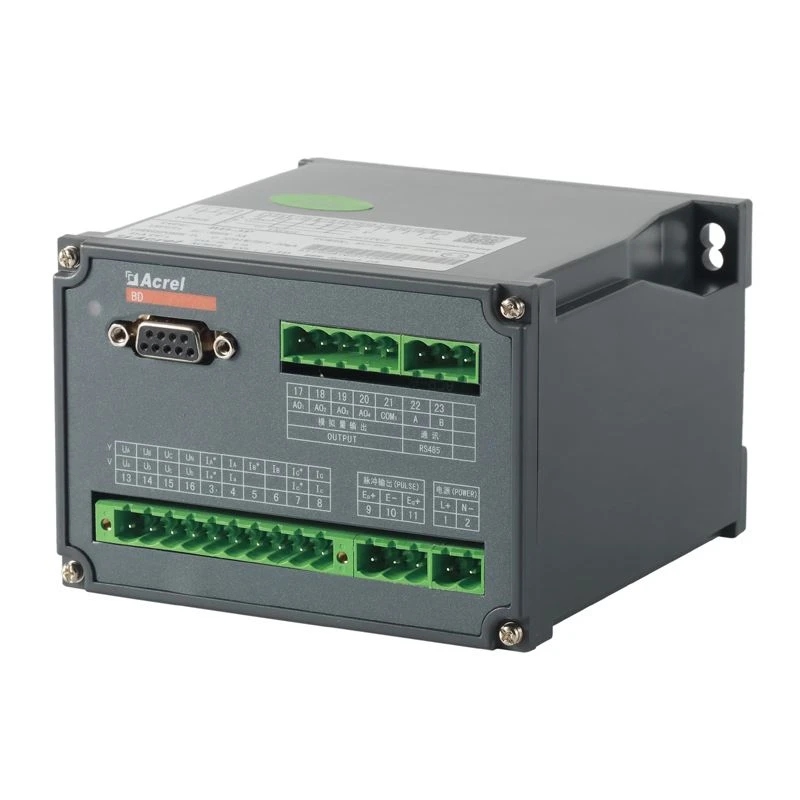

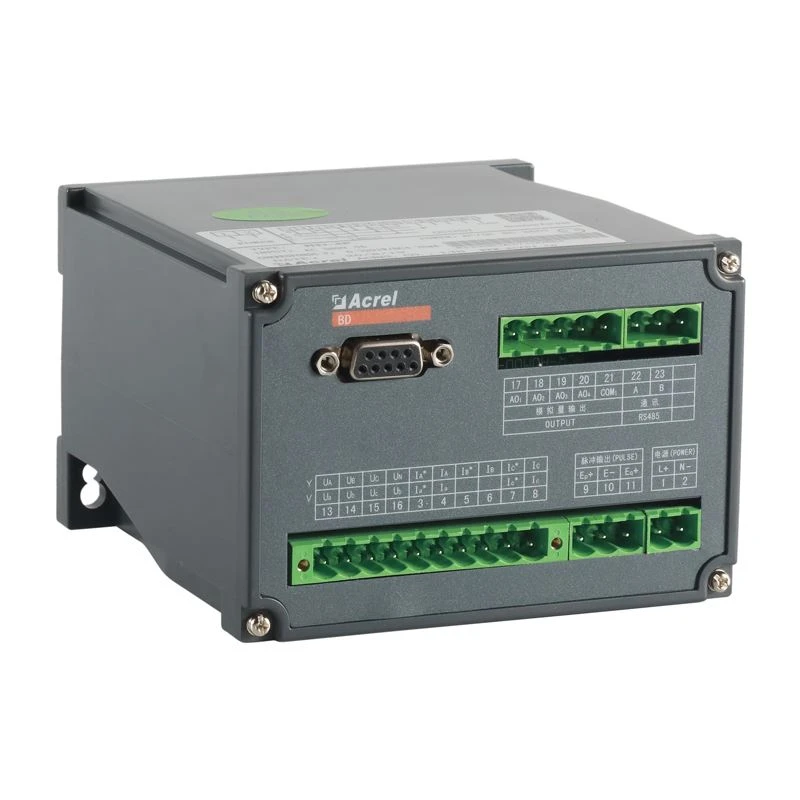

ظاهر

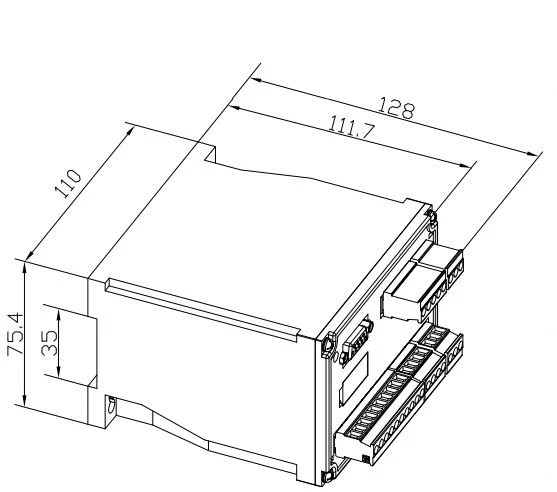

ابعاد
(L*W*H: 128*110*75.4)

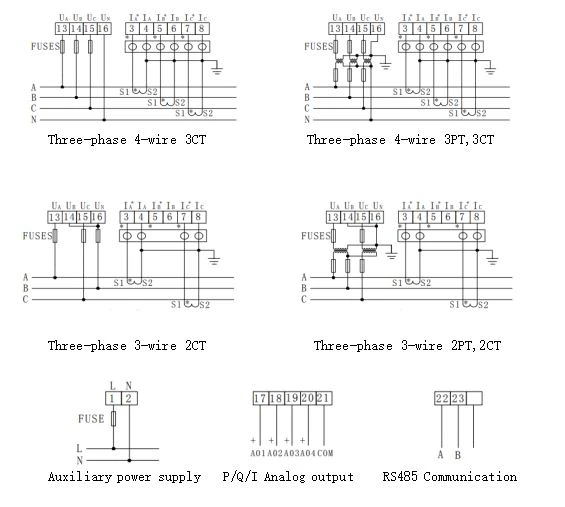

نصب
ای. سیگنال ورودی AC 100V 5A، 4 کانال انتقال خروجی رابطه مربوطه است
| انتقال خروجی | اندازه گیری جسم | رابطه مربوطه |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
