اطلاعات

مشخصه

1) ارتباطات:RS485/Modbus-Rtu

2) چند مداری:خروجی DC24V مدار 2 به علاوه B مستقل

3) رتبه U و I:U:AC 220V/380V I:5A

تابع

· مدارهای A به علاوه B مستقل 2 مدار سه فاز شین خط اصلی ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، انرژی اکتیو، انرژی راکتیو، ولتاژ صفر به زمین، جریان نشتی، جریان توالی صفر، کل محتوای هارمونیک (THD)، 2-63 هارمونیک، دما و رطوبت محیط.

· 8 ورودی وضعیت سوئیچینگ،

· 4 خروجی وضعیت سوئیچینگ، 2 نظارت بر نشت

· 3 ارتباط RS485

نصب و راه اندازی

DIN 35 میلی متر

ابعاد (L*W*H):

180*90*45

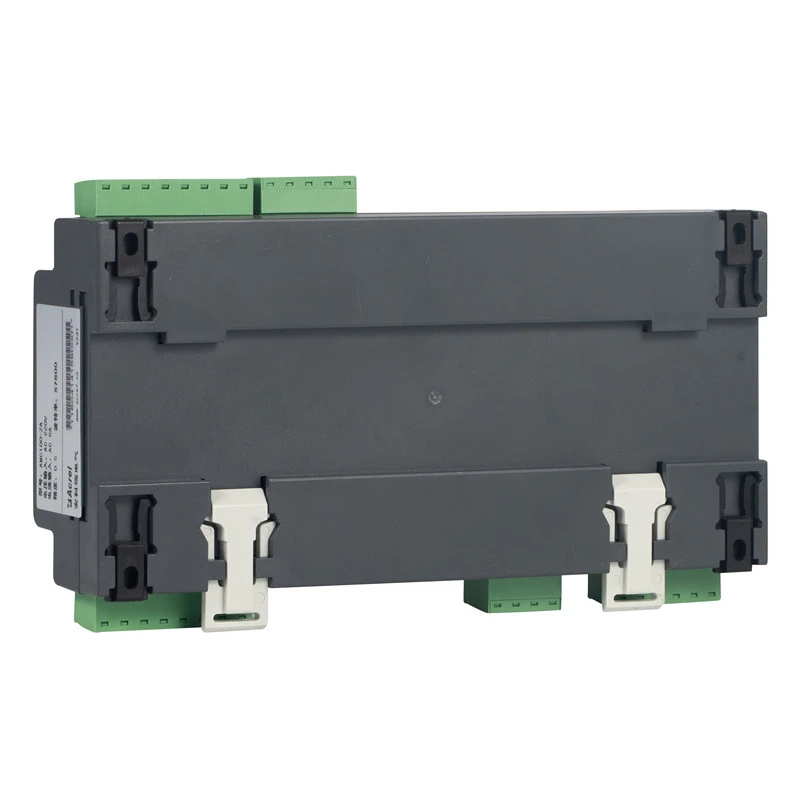

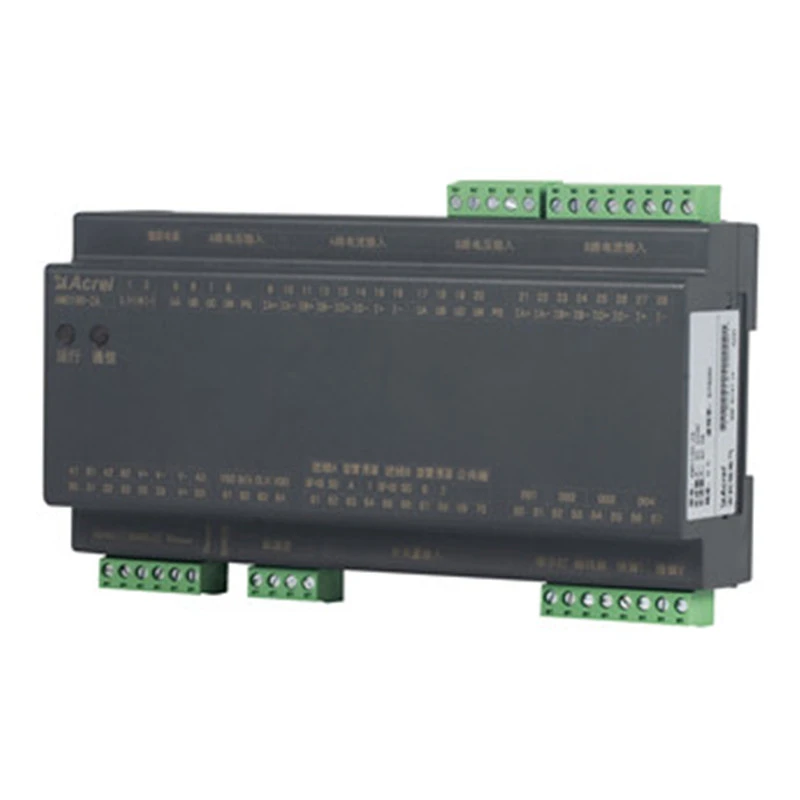

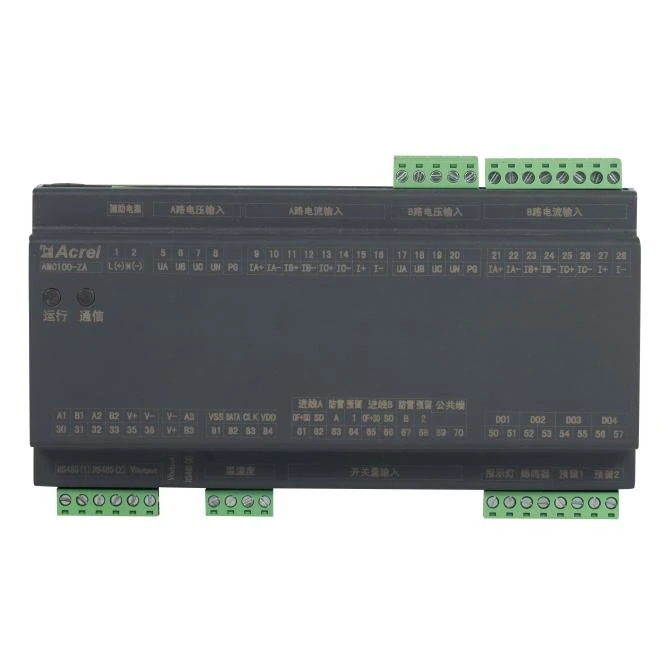

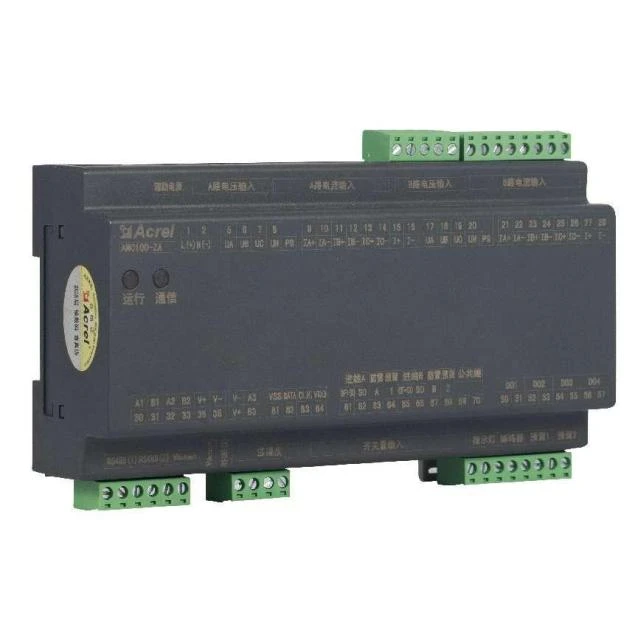

ظاهر

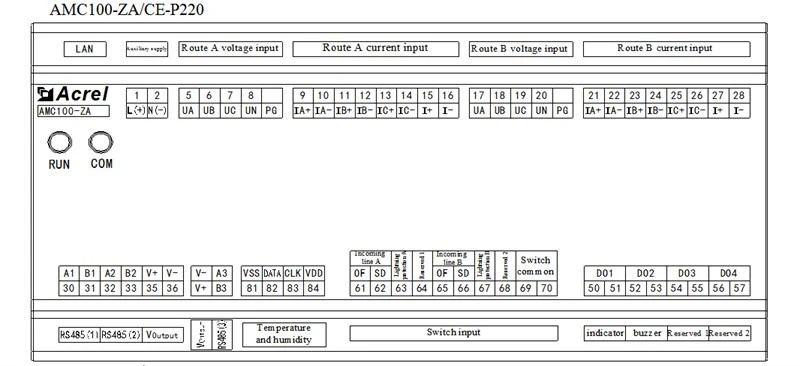

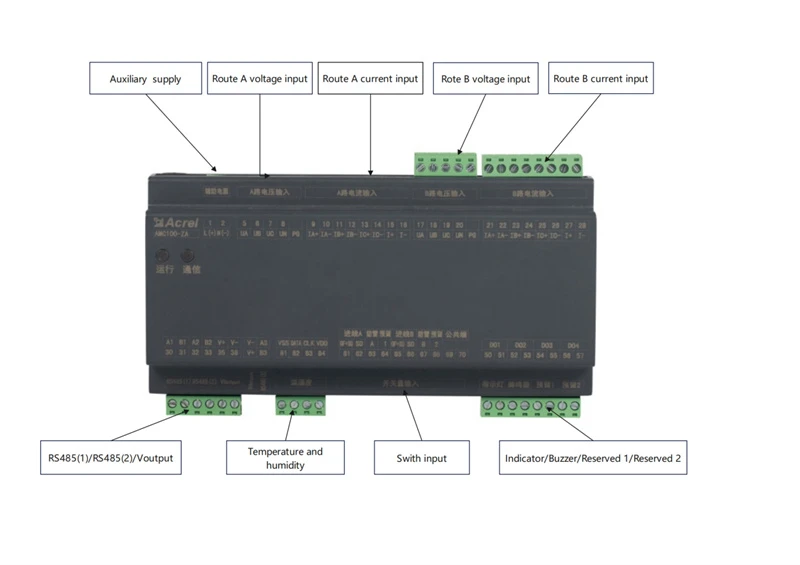

سیم کشی

پارامتر

سیستم توزیع		AC
ولتاژ اتوبوس	ولتاژ محاسبه شده	220V
	محدوده اندازه گیری	± 20 درصد
	اضافه بار	ولتاژ لحظه ای 2 بار در ثانیه
مدار ورودی فعلی	دارای رتبه	ثانویه 5A
	دامنه	0-6A
	اضافه بار	پیوسته 1.2 بار، آنی 10 بار در ثانیه
دقت	خط ورودی	سطح ولتاژ/جریان {{0}}.2، سطح توان/انرژی فعال 0.5، سطح توان راکتیو/انرژی 1
	درجه حرارت	± 1 درجه
	رطوبت	± 5 درصد
فرکانس		AC45-65هرتز
منبع تغذیه کمکی		AMC100-ZA: سیگنال برای گرفتن برق (کمتر یا مساوی 15 وات) AMC100-ZA-P220: منبع تغذیه مستقل 220 ولت AMC100-ZA-P24: DC 12-24 منبع تغذیه مستقل V
مقاومت عایق		مقاومت عایق بین تمام پایانه ها و قسمت های رسانای پوسته کمتر از 100MΩ نیست.
خروجی سوئیچ		4 کانال 3A 250VAC/3A 30VDC
سوئیچ ورودی		8 گره خشک
ارتباط		1 RS485/Modbus-RTU ایزوله به سیستم پس زمینه 1 RS485/Modbus-RTU برای صفحه لمسی 1 اتصال RS485/Modbus-RTU ماژول پایین دست اختیاری 1-عملکرد ارتباط اترنت کانال
نصب و راه اندازی		نصب ریل یا صفحه پایین DIN35 میلی متر

نقل قول

شکل	تایپ کنید	تابع	FOB شانگ های (دلار آمریکا)
	AMC100-ZA	نظارت بر پارامترهای توان کامل مدار ورودی AC دو فاز A plus B، 8 ورودی وضعیت سوئیچینگ، 4 خروجی وضعیت سوئیچینگ، 2 مانیتورینگ نشتی، 1 تشخیص دما و رطوبت، 3 ارتباط RS485	148
	AMC-FA30	پارامترهای توان کامل مجموعاً 30 شاخه از پریزهای AC دوگانه A + B و 1 ارتباط RS485 را نظارت کنید.	133
	AMC-FA48	مانیتور کردن پارامترهای توان کامل در مجموع 48 شاخه از پریزهای دوگانه AC A + B و 1 ارتباط RS485	177
	AMC-FAK30	نظارت بر پارامترهای توان کامل و وضعیت سوئیچ در مجموع 30 شاخه از پریزهای AC دوگانه A + B و 1 ارتباط RS485	177
	AMC-FAK48	نظارت بر پارامترهای توان کامل و وضعیت سوئیچ در مجموع 48 شاخه از پریزهای AC دوگانه A به علاوه B و 1 ارتباط RS485	237
	AMC100-ZD	ولتاژ، جریان، توان و انرژی الکتریکی 2 خط ورودی مستقل A به اضافه B، 8 ورودی سوئیچینگ، 4 سوئیچ خروجی، 1 تشخیص دما و رطوبت، و 3 ارتباط RS485 را نظارت می کند.	148
	AMC100-FD30	مانیتور پارامترهای توان کامل خطوط خروجی DC دوگانه A + B در مجموع 30 شاخه و 1 ارتباط RS485	133
	AMC-FD48	نظارت بر پارامترهای توان کامل خطوط خروجی DC دوگانه A + B در مجموع 48 شاخه و 1 ارتباط RS485	177
	AMC 100-FDK30	نظارت بر پارامترهای توان کامل و وضعیت سوئیچینگ (فعال) خروجی دوگانه DC A + B 30 شاخه و 1 ارتباط RS485	177
	AMC{0}}FDK48	مانیتور پارامترهای توان کامل و وضعیت سوئیچینگ (فعال) خروجی DC دوگانه A + B 48 شاخه و 1 ارتباط RS485	237
