توضیحات

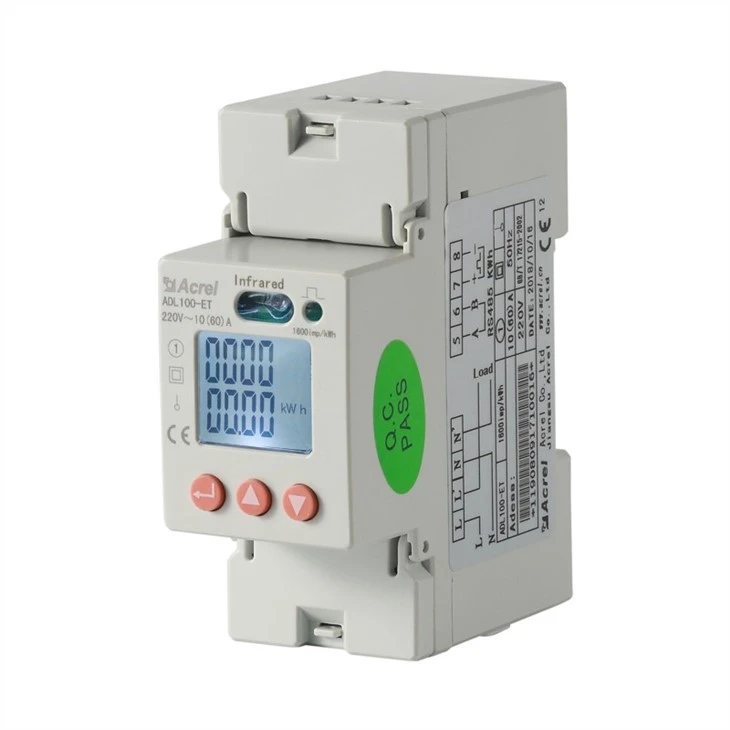

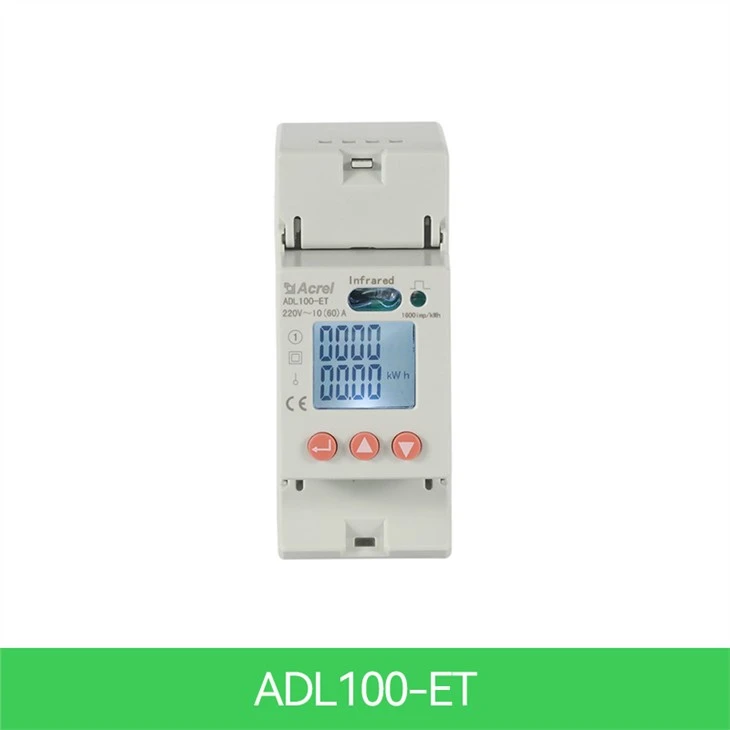

کنتور برق تک فاز ADL100 برای اندازه گیری انرژی فعال تک فاز در سیستم های ولتاژ پایین طراحی شده است، در عین حال می تواند پارامترهای الکتریکی مانند ولتاژ، جریان، توان و غیره را اندازه گیری کند. همچنین می توان RS485 را انتخاب کرد. این قدرت سنج دارای مزایای حجم کمتر، دقت بالا، EMC خوب، نصب آسان و غیره است، همه کنتورها الزامات فنی مربوط به کنتورهای برق الکترونیکی در استانداردهای IEC{4}}، IEC62053-22 را برآورده می‌کنند.

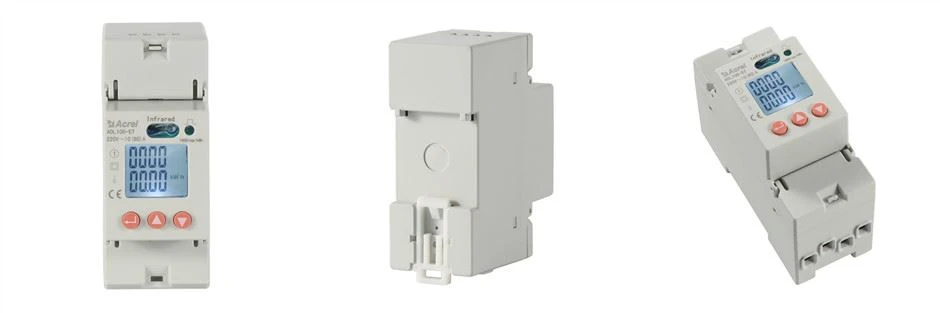

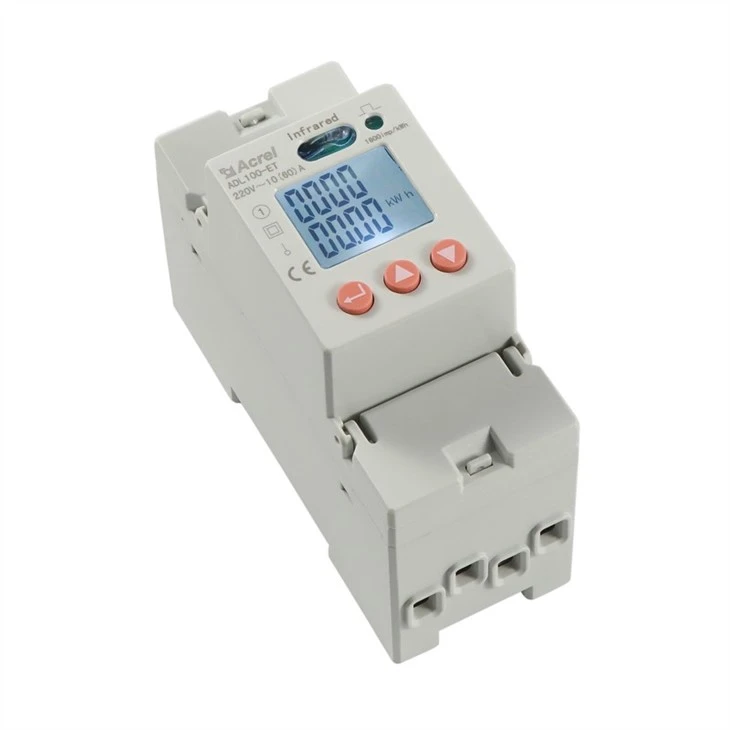

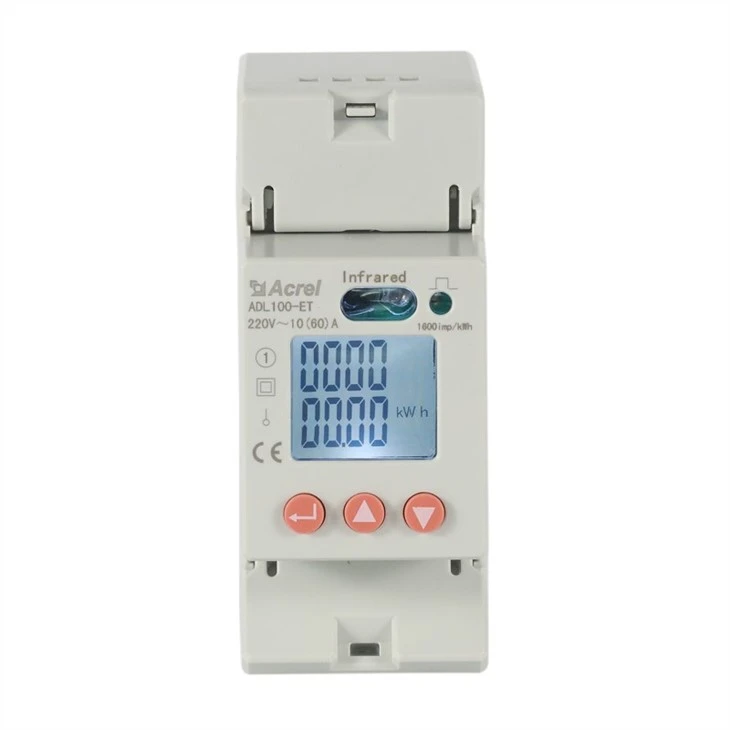

ظاهر

1.1

پارامتر

ولتاژ ورودی	ولتاژ مرجع	AC 220 ولت
	فرکانس مرجع	50 هرتز
	مصرف برق	<10VA
جریان ورودی	جریان پایه	10A
	حداکثر جریان	60A
	جریان شروع	4٪e2٪80٪b0Ib
	مصرف	<4VA (Maximum current)
عملکرد اندازه گیری	دقت اندازه گیری	1 کلاس
عملکرد اندازه گیری	محدوده اندازه گیری	000000.00~99999999 کیلووات ساعت
دقت ساعت		خطا کمتر یا مساوی با 0.5s/d
نبض فعال	عرض پالس	80±20 میلی‌ثانیه
نبض فعال	ثابت نبض	1600mp/kWh، LED

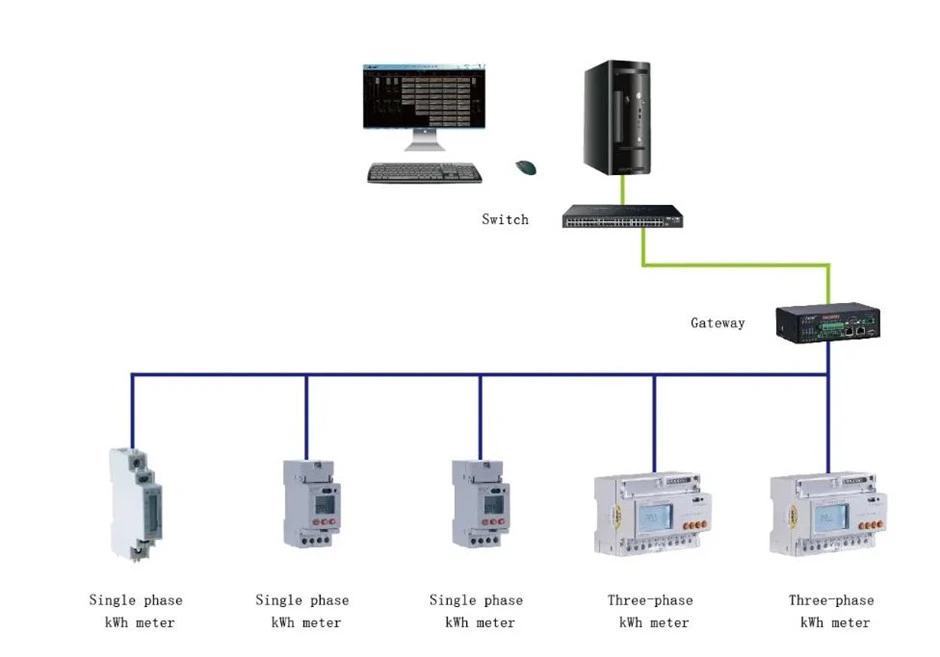

ارتباط	رابط	RS485 (A+,B-)
	حالت اتصال	هادی های جفت پیچ خورده محافظ
	پروتکل	MODBUS-RTU

تابع

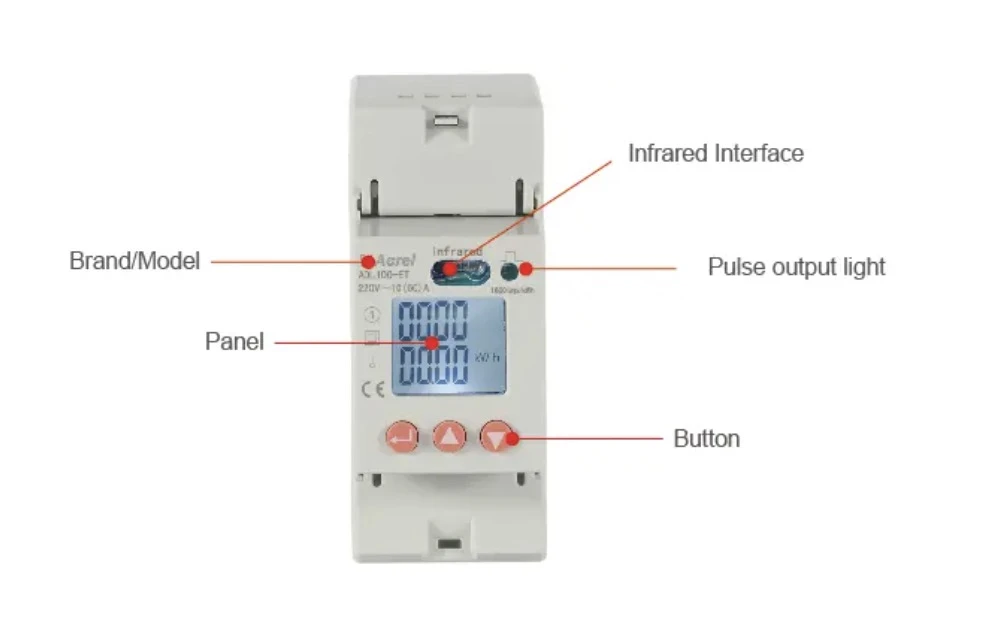

intro

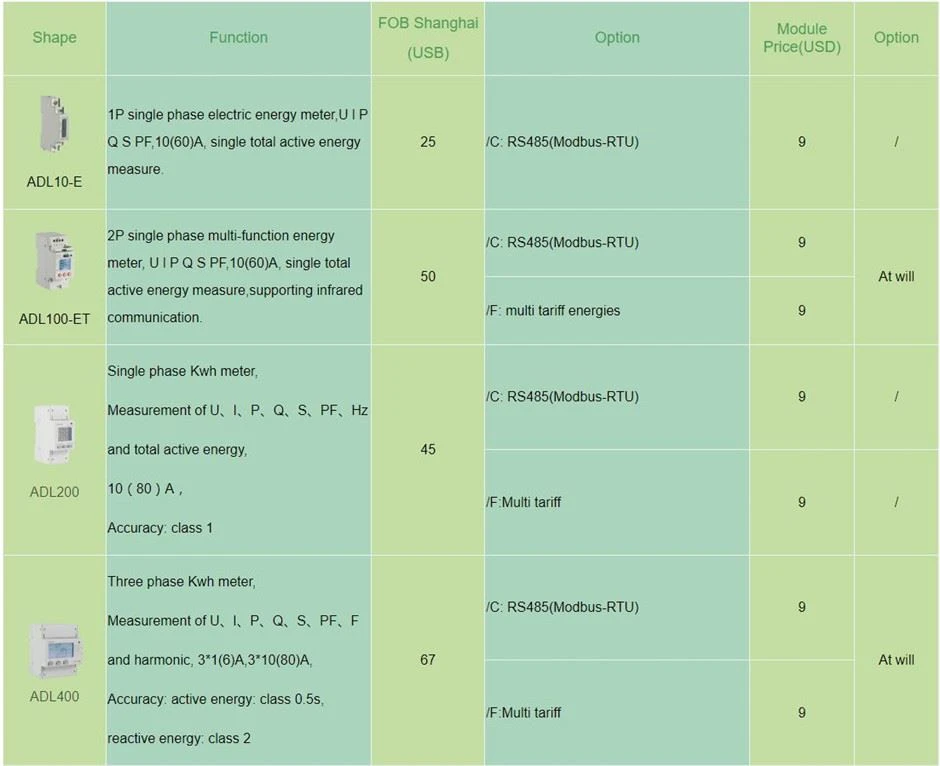

تابع	شرح عملکرد	عملکرد فراهم می کند
اندازه گیری کیلووات ساعت	کیلووات ساعت فعال تک فاز (مثبت و منفی)	■
اندازه گیری پارامترهای الکتریکی	ولتاژ٪ 2c جریان٪ 2c فعال قدرت٪ 2c واکنشی قدرت٪ 2c ظاهری قدرت٪ 2c قدرت فاکتور و فرکانس	■
نمایشگر LCD	ال سی دی بخش 8 بیتی	■
برنامه نویسی کلیدی	3 کلید برای تنظیم پارامترهایی مانند کد، آدرس، نرخ باود، چند تعرفه و پروتکل ارتباطی	■
خروجی پالس	خروجی پالس انرژی فعال	■
چند تعرفه	تطبیق 4 منطقه زمانی، 2 لیست فاصله زمانی، 14 بازه زمانی در روز و 4 نرخ تعرفه	□F
ارتباط	رابط ارتباطی: RS485، پروتکل ارتباطی: MODBUS-RTU	□C
ارتباط	ارتباطات مادون قرمز	■

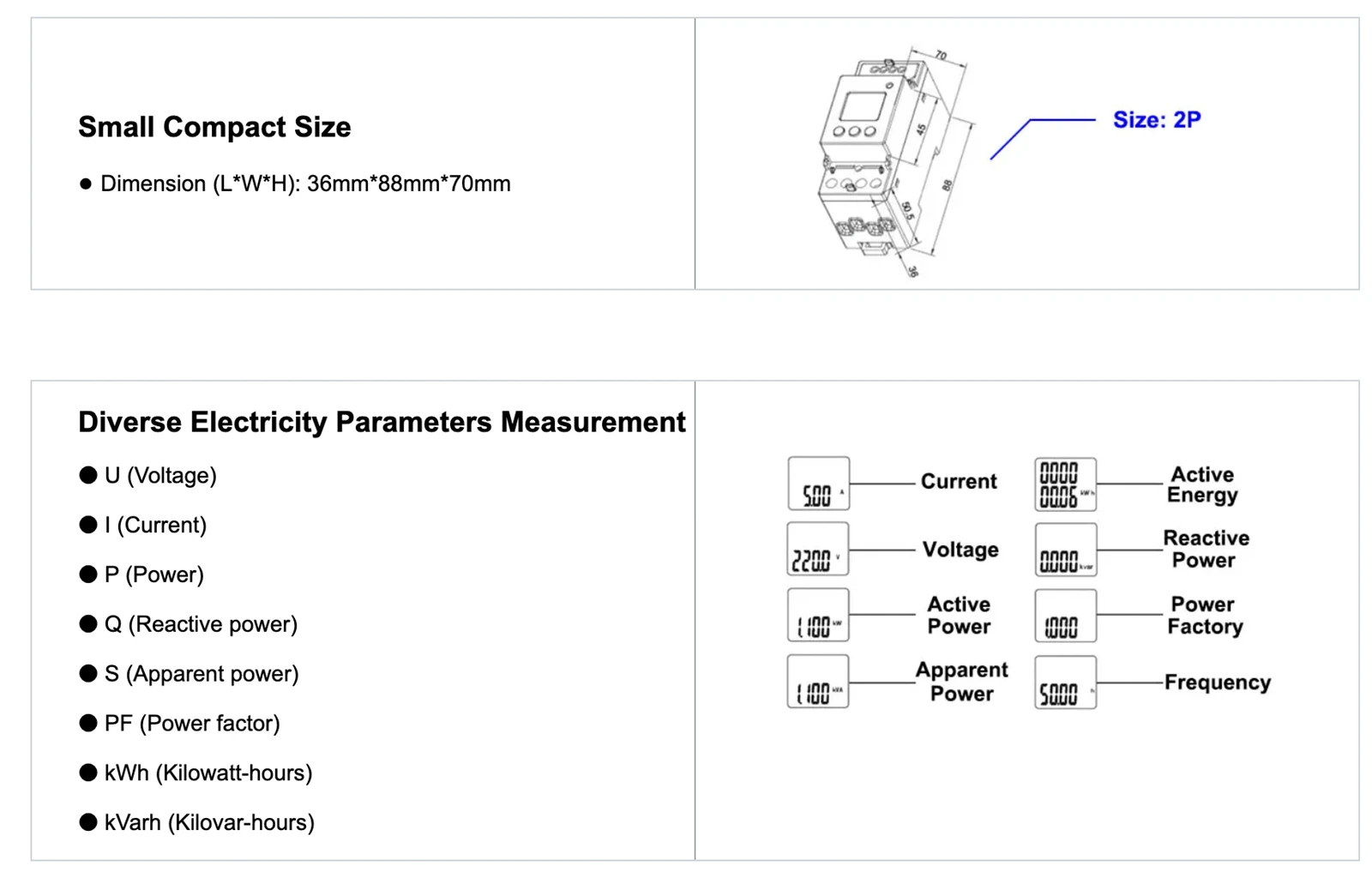

function-min

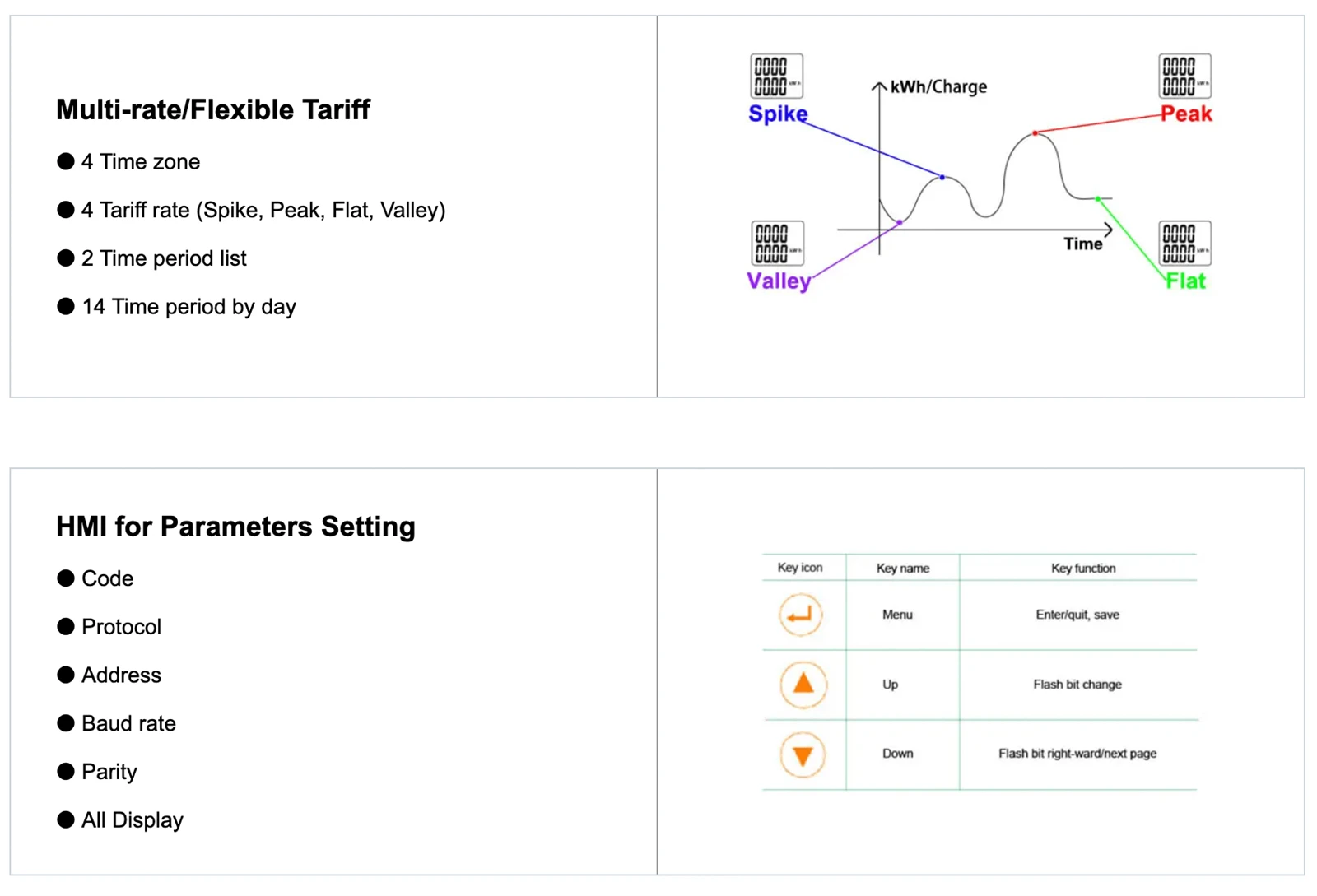

function2-min

ابعاد

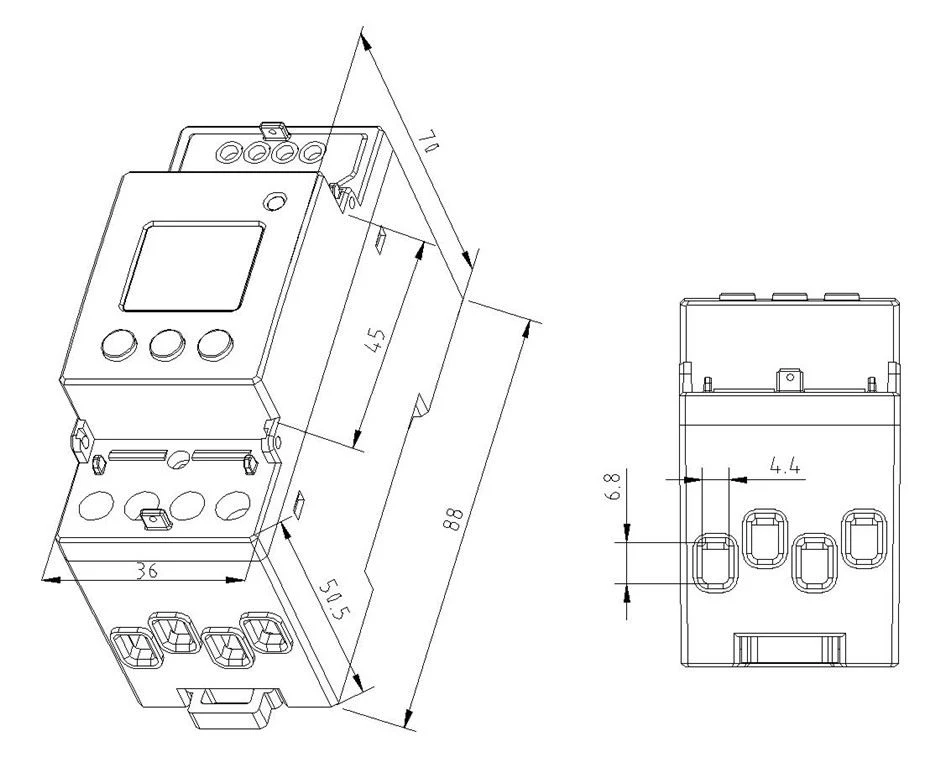

1.2_

ابعاد ابزار

توجه: گشتاور نباید بیشتر از 4 باشد.0N·m

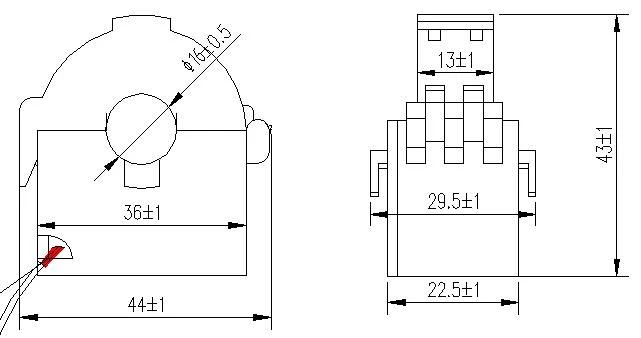

1.3

ابعاد ترانسفورماتور خارجی

سیم کشی

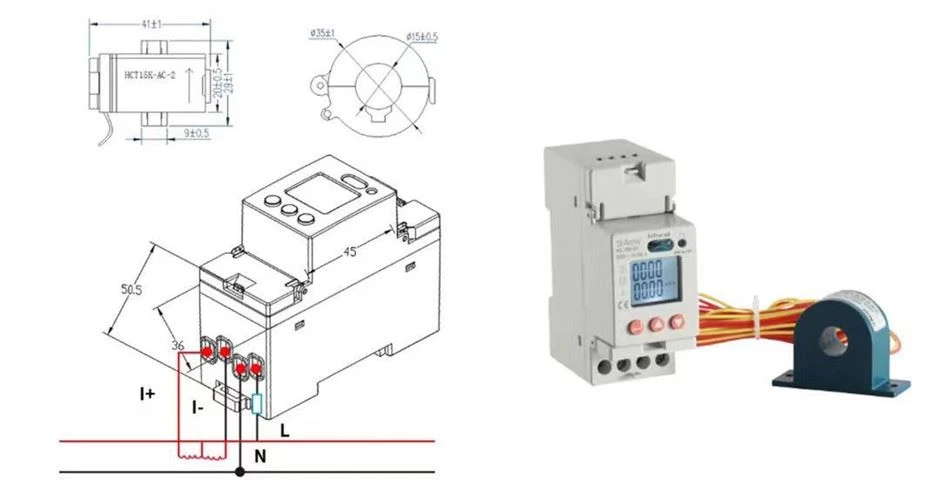

1.4_

1.5

10(60)A

کنتور برق تک فاز ADL100 از روش اتصال مستقیم استفاده می کند. لطفا هنگام سیم کشی به جهت ورودی و خروجی دقت کنید و محکم پیچ کنید، از کار غیر عادی کنتور جلوگیری کنید.
