اطلاعات

مشخصه

1) ارتباطات:RS485/Modbus-Rtu

2) چند مداری:30 تک فاز یا 10 سه فاز

3) رتبه U و I:U:AC 220V/380V I:5A

تابع

· A plus B دو خروجی AC 2 ولتاژ سه فاز و 30 تک فاز (10 سه فاز) برق جریان، انرژی الکتریکی و سایر پارامترهای توان کامل

· وضعیت سوئیچینگ 30

· 1 ارتباط RS485

نصب و راه اندازی

DIN 35 میلی متر

ابعاد (L*W*H):

144*90*45

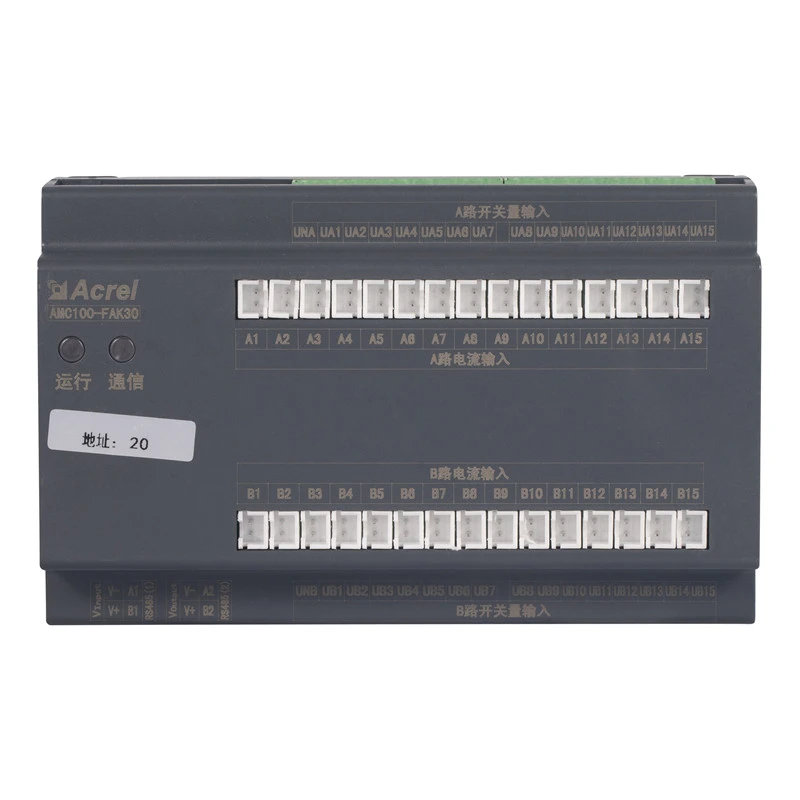

ظاهر

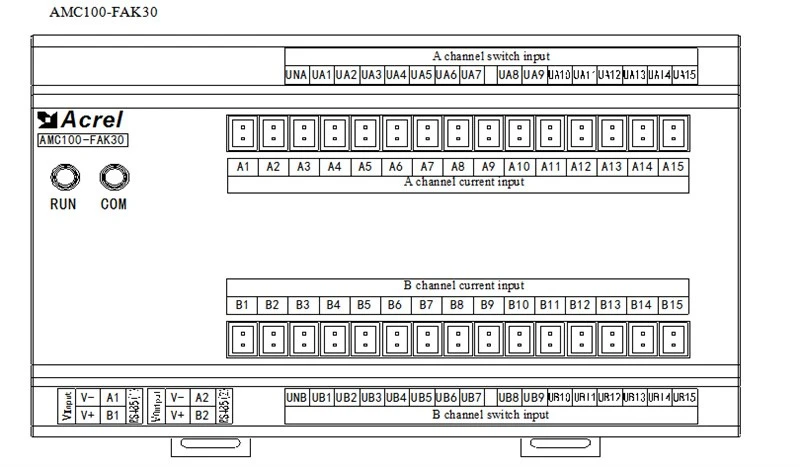

سیم کشی

پارامتر

سیستم توزیع			AC
ولتاژ اتوبوس	ولتاژ محاسبه شده		220V
	محدوده اندازه گیری		± 20 درصد
	اضافه بار		ولتاژ لحظه ای 2 بار در ثانیه
مدار ورودی فعلی	دارای رتبه		50 میلی آمپر
	دامنه		0.125-60mA
	اضافه بار		پیوسته 1.2 بار، آنی 10 بار در ثانیه
محیط	ارتفاع		کمتر یا مساوی 2500 متر
	درجه حرارت		کار: -15 درجه -55 درجه ذخیره‌سازی: -25 درجه -70 درجه
	رطوبت		رطوبت نسبی کمتر یا مساوی 93 درصد
فرکانس			AC45-65هرتز
اندازه گرفتن		پریز	ولتاژ/جریان/توان اکتیو/سطح انرژی اکتیو 0.5، توان راکتیو/سطح انرژی راکتیو 1
مقاومت عایق			مقاومت عایق بین تمام پایانه ها و قسمت های رسانای پوسته کمتر از 100MΩ نیست.
سطح آلودگی			2
ارتباط			RS485/Modbus-RTU
سطح حفاظت			IP20

نقل قول

شکل	تایپ کنید	تابع	FOB شانگ های (دلار آمریکا)
	AMC100-ZA	نظارت بر پارامترهای توان کامل مدار ورودی AC دو فاز A plus B، 8 ورودی وضعیت سوئیچینگ، 4 خروجی وضعیت سوئیچینگ، 2 مانیتورینگ نشتی، 1 تشخیص دما و رطوبت، 3 ارتباط RS485	148
	AMC-FA30	پارامترهای توان کامل مجموعاً 30 شاخه از پریزهای AC دوگانه A + B و 1 ارتباط RS485 را نظارت کنید.	133
	AMC-FA48	مانیتور کردن پارامترهای توان کامل در مجموع 48 شاخه از پریزهای دوگانه AC A + B و 1 ارتباط RS485	177
	AMC-FAK30	نظارت بر پارامترهای توان کامل و وضعیت سوئیچ در مجموع 30 شاخه از پریزهای AC دوگانه A + B و 1 ارتباط RS485	177
	AMC-FAK48	نظارت بر پارامترهای توان کامل و وضعیت سوئیچ در مجموع 48 شاخه از پریزهای AC دوگانه A به علاوه B و 1 ارتباط RS485	237
	AMC100-ZD	ولتاژ، جریان، توان و انرژی الکتریکی 2 خط ورودی مستقل A به اضافه B، 8 ورودی سوئیچینگ، 4 سوئیچ خروجی، 1 تشخیص دما و رطوبت، و 3 ارتباط RS485 را نظارت می کند.	148
	AMC100-FD30	مانیتور پارامترهای توان کامل خطوط خروجی DC دوگانه A + B در مجموع 30 شاخه و 1 ارتباط RS485	133
	AMC-FD48	نظارت بر پارامترهای توان کامل خطوط خروجی DC دوگانه A + B در مجموع 48 شاخه و 1 ارتباط RS485	177
	AMC 100-FDK30	نظارت بر پارامترهای توان کامل و وضعیت سوئیچینگ (فعال) خروجی دوگانه DC A + B 30 شاخه و 1 ارتباط RS485	177
	AMC{0}}FDK48	مانیتور پارامترهای توان کامل و وضعیت سوئیچینگ (فعال) خروجی DC دوگانه A + B 48 شاخه و 1 ارتباط RS485	237
