توضیحات

ASJ سری رله عمل پس از جریان، شکستن مدار ولتاژ پایین و یا پیمانکار ولتاژ پایین را می توان برای ترکیب دستگاه تولید پس از جریان ساخته شده است، که عمدتا برای مدار توزیع سیستم TT و TN با جریان متناوب 50Hz، ولتاژ امتیاز 400V یا زیر اعمال می شود.

ASJ سری رله عمل پس از جریان در حفاظت از گسل زمین برای مدار الکتریکی اعمال می شود، به طوری که برای جلوگیری از آسیب تجهیزات و حادثه آتش سوزی تجهیزات الکتریکی ناشی از جریان زمین گسل، همچنین می تواند حفاظت تماس غیر مستقیم در برابر خطر شوک الکتریکی را فراهم کند.

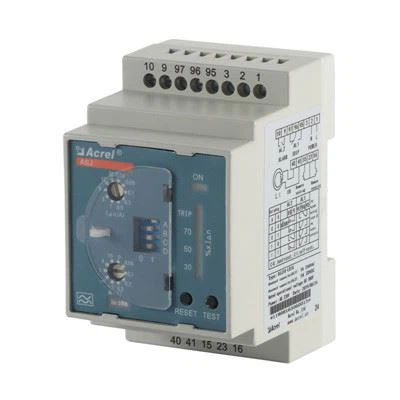

ظاهر

پارامتر

پارامتر فنی		شاخص
		نوع AC	یک نوع
ورودی	دارای امتیاز باقی مانده جریان عمل	0.03'0.1'0.3'0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) توجه داشته باشید 3
	زمان عدم رانندگی محدودیت △t	0.1،0.5 (ها)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(ها) توجه داشته باشید 4
	امتیاز باقی مانده جریان غیر عمل من △ نیست	50٪I△n	50٪I△n
	ویژگی های عملکرد	جریان متناوب سینوسوئیدی ساده	جریان متناوب سینوسوئیدی ساده و جریان مستقیم ضربان دار
	فرکانس	50هرتز±5هرتز	50هرتز±5هرتز
خطای عمل		-20٪ ~ -10٪I△n	-20٪ ~ -10٪I△n
خروجی	حالت خروجی	یکی اختتامیه عادی و دیگری برای تحول	یکی اختتامیه یا باز شدن عادی است و دیگری برای دگرگونی
	ظرفیت تماس	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	حالت ریست	در نقطه یک و از راه دور یک	در نقطه یک، یکی از راه دور و یکی از خودکار
منبع تغذیه	محدوده ولتاژ	AC110V AC220V (مجاز خطا±10٪)		AC110V AC220V DC85-270V (خطای مجاز±10٪)
	قطع قدرت	≤5W
فرکانس قدرت مقاومت در برابر ولتاژ		مقدار مؤثر جریان متناوب بین منبع تغذیه، ورودی و خروجی: 2kV/1min
تحت عمل عادی	دما	دمای عملیاتی: -20 درجه سانتی گراد ~ +55 درجه سانتی گراد دمای ذخیره سازی: -30 درجه سانتی گراد ~ +70 درجه سانتی گراد
	رطوبت	≤95٪RH, with moisture condensation, and corrosive gas place
	ارتفاع بالاتر از سطح دریا	≤2000m
	کلاس آلودگی	درجه سه
	رده نصب	نوع سوم .

تابع

نوع

تابع پایه

نصب راه

عکس

ASJ10-LD1C

1. AC نوع اندازه گیری جریان باقی مانده;

2. هشدار از خط عبور فعلی;

3. امتیاز باقی مانده جریان عامل را می توان اندازه گیری;

4. محدود کردن زمان غیر رانندگی را می توان تعیین کرد؛

5. دو مجموعه از خروجی رله؛

6. با محلی و از راه دور "آزمون" و "تنظیم مجدد" توابع.

هدایت ریلی (TS35mm)

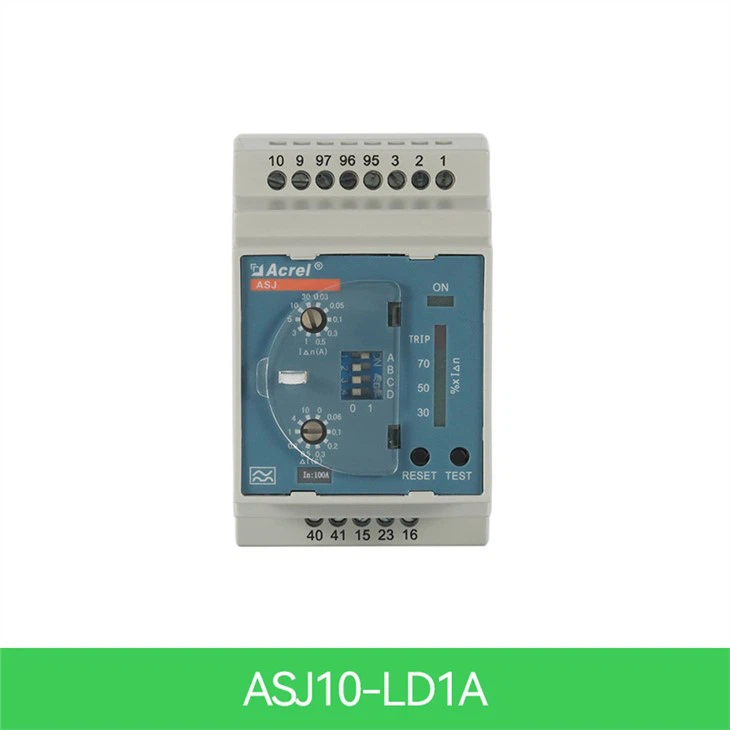

ASJ10-LD1A

1. نوع اندازه گیری جریان باقی مانده;

2. درصد فعلی نمایش ستون نور;

3. امتیاز باقی مانده جریان عامل را می توان اندازه گیری;

4. محدود کردن زمان غیر رانندگی را می توان تعیین کرد؛

5. دو مجموعه از خروجی رله (settable)توجه داشته باشید 1 ;

6. با محلی و از راه دور "آزمون" و "تنظیم مجدد" توابع.

توجه 1: تابع تنظیم برای رله به این معنی است که شما می توانید تنظیم اولیه و حالت خروجی رله توسط خودتان از طریق شماره گیری کد بر روی پانل; راهنمای تنظیم خاص را می توان از کتابچه راهنمای کاربر یافت می شود.
