منظومه شمسی متر

در یک سیستم اینورتر واحد، متر مستقیماً به اینورتر متصل می شود. اگر اینورتر شما دارای یک متر درجه درآمد ساخته شده (RGM؛ اینورتر به عنوان اینورتر درجه درآمد گفته می شود)، شما می توانید یک متر خارجی را در همان اتوبوس RGM متصل کنید. Acrel has the AGF-AE-D/200 finished the EMC conducted emission and radiated emission test report and FCC class B for industry & residential.

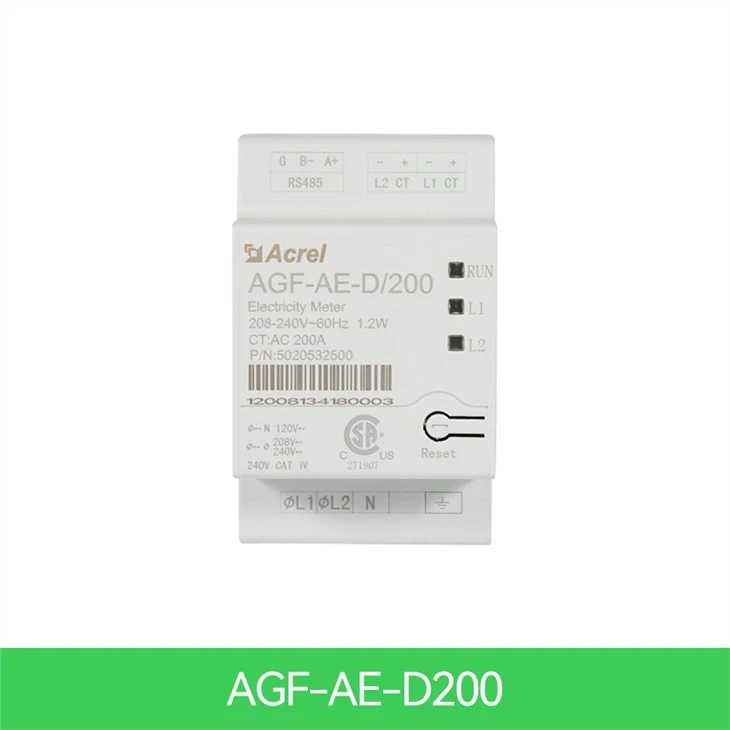

متر خدمات برق			واحد
	AGF-AE-D/100	AGF-AE-D/200
دارای ولتاژ-لاینتون	120		V
دارای رتبه ولتاژ خط خط	208/240		V
محدوده ولتاژ گسترده	88٪~110٪
فرکانس AC	60		هرتز
شبکه های پشتیبانی شده	L1/L2/N/PE
مصرف برق	1.2		W
ارتباطات
رابط های ارتباطی متر	آرس ۴۸۵
زمان پاسخ	≤1		S
دقت متر
دارای امتیاز RMS فعلی	100	200	A
۱٪-۱۰۰٪ از جریان سی تی	±0.5	±0.5	%
ترانسفورماتورهای فعلی
تعداد ترانسفورماتورهای جریان عرضه شده	2
ابعاد	I.D:15O. D:35	70.5×54.5×39 (H×W×D)	میلی متر
انطباق استاندارد
ایمنی	UL1741
مشخصات نصب
ابعاد(H×W×D)	54.1×87.8×52		میلی متر
وزن	0.2		کیلوگرم
محدوده دمای عملیاتی	-30~55		درجه سانتی گراد
رطوبت نسبی (غیر متراکم)	5-90		%
نوع نصب	DIN-Rail, 35mm

	دقت AGF-AE-D/100: 100A AGF-AE-D/200: 200A فرکانس 60هرتز منبع تغذیه(خود منبع) AC85 ~ 265V یا DC100 ~ 350V ؛ مصرف برق ≤10VA مصرف ورودی کمتر از 0.2VA
مصرف ورودی کمتر از 0.2VA ابعاد(L*W*H) 54.1*87.8*52mm نصب DIN 35 میلی متر

ما PV / خورشیدی اینورتر انرژی متر در سیستم اینورتر تنها، متر به طور مستقیم به اینورتر متصل شده است. اگر اینورتر دارای متر درجه درآمد ساخته شده (RGM؛ اینورتر به اینورتر درجه درآمد ارجاع داده می شود)، مشتریان ما می توانند یک متر خارجی را در همان اتوبوس RGM متصل کنند.

نوع	شرح تابع
AGF-AE-D/100	1. کنترل قدرت برای فتوولتایک / انرژی سیستم ذخیره سازی 2. اندازه گیری قدرت کامل، سرعت بالا تازه کردن داده ها 3. راه آهن دین نصب شده 4. نصب آسان توسط 2 خارجی تقسیم هسته ترانسفورماتور جریان 0-100A
AGF-AE-D/200	1. کنترل قدرت برای فتوولتایک / انرژی سیستم ذخیره سازی 2. اندازه گیری قدرت کامل، سرعت بالا تازه کردن داده ها 3. راه آهن دین نصب شده 4. نصب آسان توسط 2 خارجی تقسیم هسته ترانسفورماتور جریان 0-200A

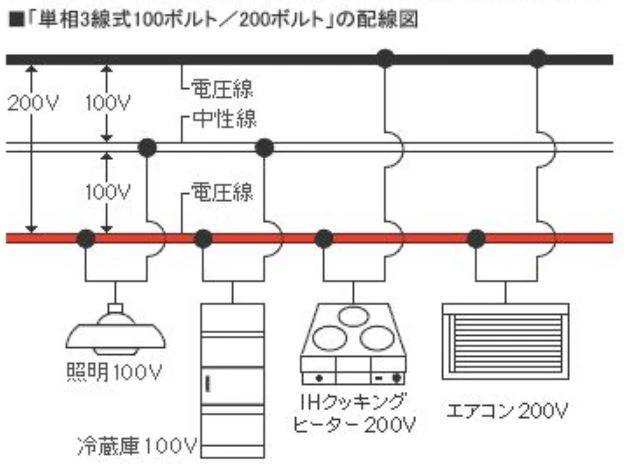

* تک فاز 2 کانال 3 سیم

* Rated voltage AC 120V/208V,240V(88٪~110٪)*Rated current:AC 100A

* فرکانس امتیازی:60HZ

* Communication:RS485,SunSpec protocol

* UL1741 نصب شده در خروجی اینورترها، مبدل ها، کنترل کننده ها و تجهیزات سیستم اتصال برای استفاده با منابع انرژی توزیع شده

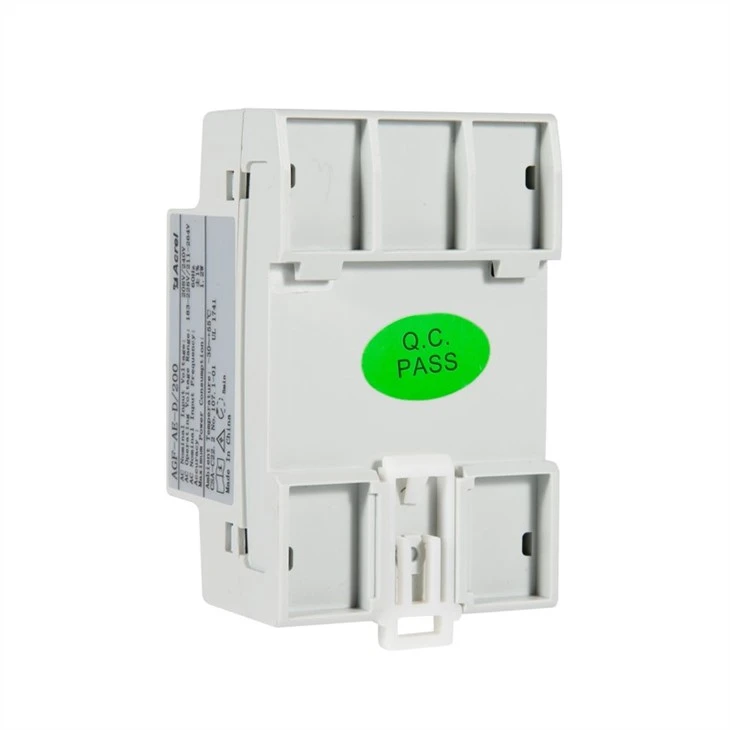

(نصب راه آهن 35mm دین)

1. خاموش کردن قدرت AC قبل از گیره بر روی ترانسفورماتور جریان.

2- CTs را در اطراف هادی نصب کنید تا اندازه گیری شود. CTs تقسیم هسته می تواند برای 3 تاسیسات در اطراف هادی باز شده است. کراوات کابلی Anylon ممکن است در اطراف سی تی بالا امن جلوگیری از باز کردن تصادفی.

3. نصب سی تی با فلش اشاره به شبکه برای مصرف و یا اندازه گیری صادرات.

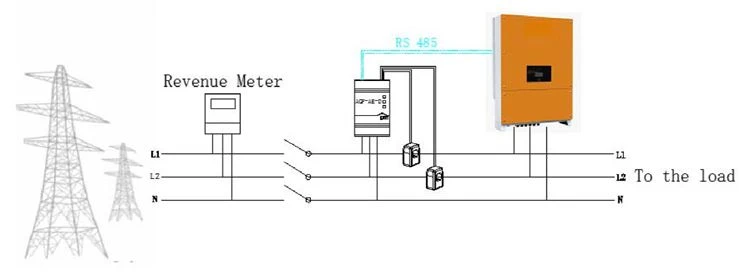

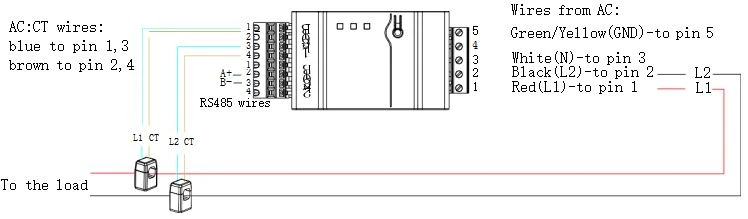

اگر متر را به اینورتر متصل می کنید به نمودار اتصال مراجعه کنید.

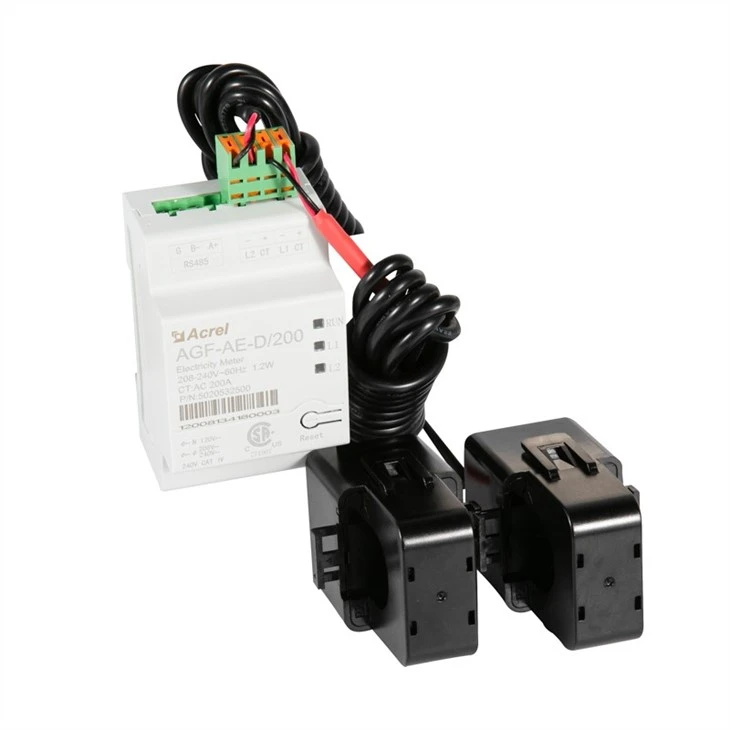

ترانسفورماتور فعلی به همراه متر بسته بندی شده است.
