چکیده: این مقاله کاربرد سنج انرژی چند مداری ADF400L در ویتنام را معرفی می کند. انرژی سنج چند کاناله سری ADF400L، از طریق ماژول ترکیبی می تواند بزرگترین 36 مدار تک فاز یا 12 مدار سه فاز، اتصال CT یا اتصال مستقیم را تحقق بخشد. این سری از کنتورهای انرژی با دقت بالا، تمرکز بالا، مدیریت متمرکز، انعطاف پذیری نصب، مزایای یکدیگر عدم تداخل توسط جامعه، مدارس، شرکت ها در تمام مناطق. سری کنتورها از عملکرد برق پیش پرداخت پشتیبانی می کنند.
1. نمای کلی پروژه:
این شرکت در ویتنام واقع شده است. مشتریان به 2 کانال دسترسی مستقیم سه فاز و 2 کانال اندازه گیری دسترسی ثانویه سه فاز نیاز دارند. انرژی سنج های سری Acrel ADF400L مطابق با برنامه و شرایط کاربر' است.
2. مشخصات محصول:
ماژول اصلی
1. منبع تغذیه سه فاز 3 * 220 / 380 ولت برای تامین نیروی کار برای ماژول اندازه گیری back-end.
2. رابط انسان و ماشین: LCD و دکمه
برنامه نويسي؛
3. ارتباطات مادون قرمز;
4. کشیدن کارت RF (عملکرد IC).
5. 2 کانال ارتباط شبکه RS485 (* تابع C);
6. ارتباط RS485 برای شماره 3 ماژول بی سیم توسعه یافته (حالت اتصال RJ45).
7. تا 2DI/2DO (عملکرد K)؛
8. حداکثر 1 ارتباط اترنت (عملکرد CE).
ماژول اندازه گیری دسترسی ترانسفورماتور
1. دو طرفه سه فاز 3 * 1 (6) اندازه گیری می تواند تحقق یابد.
2. خروجی پالس انرژی فعال 2.
3. 2 حالت کار سه فاز، پالس و
نشانه ارتباطی؛
4. تا عملکرد 4DI/4DO (تابع K).

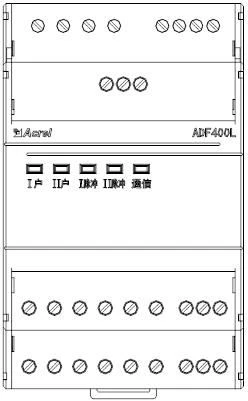

دسترسی مستقیم به ماژول اندازه گیری
1. می تواند اندازه گیری یک طرفه سه فاز 3 * 10 (80) یا اندازه گیری سه طرفه تک فاز 10 (80) را انجام دهد.
2.1 خروجی پالس انرژی فعال.
3. وضعیت کار سه فاز، نشانگر LED وضعیت پالس و ارتباط.
3. عملکرد اصلی:
نمایش دادن | ال سی دی |
پایش انرژی | انرژی فعال (مثبت، منفی)، انرژی واکنشی (مثبت، منفی) |
اندازه گیری توان | ولتاژ، جریان، ضریب توان، فرکانس، توان اکتیو، توان راکتیو، توان ظاهری |
عملکرد هارمونیک | هارمونیک کل، هارمونیک فرعی (2 تا 31) |
عدم تعادل 3 فاز | ولتاژ، عدم تعادل جریان |
DI/DO | ماژول اصلی 2DI2DO; اتصال سی تی 2DI4DO (اتصال مستقیم) |
ارتباط | مادون قرمز؛ RS485 MODBUS-RTU و DL/T645 |
انرژی تاریخ | رکورد انرژی 12 ماهه |
4. کاربرد
انرژی سنج چند مداری ADF400L می تواند تا 12 اندازه گیری سه فاز یا 36 اندازه گیری دسترسی مستقیم تک فاز یا 12 اندازه گیری دسترسی سلف متقابل سه فاز، ترکیبی از دسترسی مستقیم و دسترسی سلف متقابل از طریق روش اندازه گیری ترکیبی ماژول را به دست آورد.
5. نتیجه گیری
کنتورهای انرژی الکتریکی سری ADF400L به دلیل دقت بالا، نصب متمرکز، مدیریت متمرکز، انعطاف پذیری بالای نصب و عدم تداخل در بین جوامع، مدارس، شرکت ها و ... محبوبیت دارند.
کتابشناسی - فهرست کتب
1. راه حل برای سیستم ریز شبکه سازمانی 2021.04
