چکیده: این مقاله کاربرد سنج انرژی DC Acrel DJSF1352-RN را در سمت DC یک سیستم فتوولتائیک در نیجریه معرفی میکند. عمدتاً برای اندازه گیری جریان DC در سیستم فتوولتائیک و همکاری با سنسور جریان سالن برای اندازه گیری، ارتباط و کنترل سیستم مدار استفاده می شود.
1. بررسی اجمالی پروژه
این شرکت در نیجریه واقع شده است و یک شرکت انرژی جدید است. عمدتاً در پروژه های تولید برق فتوولتائیک در آفریقا مشغول است. مشتری می خواهد از مترهای DC و سنسورهای سالن برای مانیتور جریان و ولتاژ در سمت DC سیستم فتوولتائیک استفاده کند.
2. کنتورهای انرژی DC DJSF1352-RN
متر برق DC ریلی DJSF1352-RN که برای ایستگاه های پایه مخابراتی، شمع های شارژ DC، فتوولتائیک خورشیدی و سایر کاربردها طراحی شده است، این سری از کنتورها می توانند ولتاژ، جریان، قدرت و انرژی رو به جلو و معکوس و غیره را در سیستم DC اندازه گیری کنند. استفاده واقعی از سایت، شما می توانید قدرت کل را اندازه گیری کنید، اما همچنین انرژی را در یک دوره زمانی مشخص اندازه گیری کنید. نتایج آزمایش را می توان برای نمایش محلی استفاده کرد، اما همچنین با تجهیزات کنترل صنعتی، رایانه ها برای تشکیل یک سیستم اندازه گیری و کنترل استفاده می شود.
این متر می تواند رابط ارتباطی مادون قرمز و رابط ارتباطی RS-485 داشته باشد و همزمان از پروتکل Modbus-RTU و پروتکل DLT645-97 (07) پشتیبانی می کند. این متر می تواند خروجی زنگ رله و عملکرد ورودی دیجیتال داشته باشد. ، آلارم و ارتباط از طریق کلیدهای پانل کنتور بر اساس نیازهای مختلف. این متر می تواند ضبط رویداد سوئیچ (پروتکل Modbus)، برنامه نویسی و سوابق تنظیم رویداد (پروتکل 645)، عملکرد انجماد آنی و زمان بندی داده ها (پروتکل 645) را داشته باشد. تابع ثبت حداکثر و حداقل مقدار ولتاژ و توان جریان.

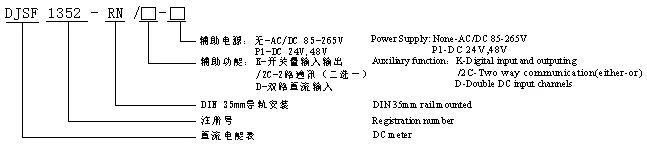

3. شرح نوع و عملکرد
توجه: هنگامی که ورودی دوگانه DC (D) عملکرد انتخاب شده است، اگر ورودی سنسور جریان هال در
کانال جاری، یک ماژول منبع تغذیه باید برای تامین برق سنسور دوم هال ارائه شود؛ اگر عملکرد D ارائه نشده باشد، می توان از منبع تغذیه داخلی کنتور الکتریکی استفاده کرد.
پارامترهای فنی | فهرست مطالب | |||||
ورودی | ارزش اسمی | محدوده ولتاژ ورودی | ورودی فعلی | |||
DC 0-1000V | سنسور هال: 0-20mA،4-20mA،0-5V،0-10V و غیره. | |||||
اضافه بار | 1.2 بار امتیاز (پیوسته)؛ 2 بار رتبه بندی شده / 1 ثانیه; | |||||
مصرف برق | ولتاژ: ≤0.2VA، جریان ≤0.1VA | |||||
کلاس دقت | کلاس 1 | |||||
عملکرد | نمایش دادن | صفحه نمایش LCD قطعه 8 بیتی (LCD) | ||||
رابط ارتباطی | RS485 (دو گزینه) | |||||
پروتکل ارتباطی | Modbus-RTU, DL/T 645-2007 | |||||
تعویض | خروجی سوئیچ | 2 خروجی رله، 2A/30VDC یا 2A/250VAC | ||||
سوئیچ ورودی | 2 ورودی تماس خشک | |||||
خروجی پالس | یک خروجی پالس دوم، یک خروجی پالس انرژی | |||||
صفحه نمایش SYS->PLUS را در تنظیمات منوی متر مشاهده کنید. به عنوان مثال: متر 100 را نشان می دهد که 100mp/kWh است | ||||||
منبع تغذیه | محدوده ولتاژ | AC/DC 85-265V یا DC24V (±10%) یا DC48V (±10%) | ||||
مصرف برق | ≤ 3W | |||||
ولتاژ تحمل فرکانس برق | منبع تغذیه // ورودی ولتاژ // ورودی جریان // خروجی رله و ورودی سوئیچ // رابط ارتباطی / / خروجی پالس 3 کیلوولت/1 دقیقه منبع تغذیه // خروجی رله // ورودی ولتاژ // ورودی جریان 3kV/1min خروجی پالس // رابط ارتباطی // ورودی سوئیچ 2kV/1min | |||||
ولتاژ مقاومت در برابر ضربه | ± 6 کیلو ولت | |||||
مقاومت عایق | ≥ 40M Ω | |||||
میانگین ساعات کار بدون مانع | ≥50000h | |||||
محیط | درجه حرارت | دمای کارکرد معمولی: -25 °C ~ ~65 °C. محدودیت دمای کار: -40 درجه سانتیگراد ~ 70 درجه سانتیگراد. دمای ذخیره سازی: -40℃ ~ +80 ℃ | ||||
رطوبت | ≤93% RH، بدون تراکم، بدون گاز خورنده | |||||
ارتفاع | ≤2500m | |||||
4. ترانسفورماتور جریان هسته هال تقسیم
تایپ کنید | جریان نامی | خروجی رتبه بندی شده | اندازه گیری دیافراگم | منبع تغذیه |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20 میلی متر | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20 میلی آمپر | Φ20 میلی متر | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20 میلی آمپر | Φ20 میلی متر | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 میلی متر | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20 میلی آمپر | Φ40 میلی متر | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20 میلی آمپر | Φ40 میلی متر | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55mm | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20 میلی آمپر | Φ55mm | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20 میلی آمپر | Φ55mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16 میلی متر | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20 میلی آمپر | 64*16 میلی متر | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20 میلی آمپر | 64*16 میلی متر | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20 میلی آمپر | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20 میلی آمپر | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20 میلی آمپر | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20 میلی آمپر | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20 میلی آمپر | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20 میلی آمپر | 132*52 | 12V/24V |
5. نیاز مشتری
客户 有 一个 太阳能 混合 动力 系统 .PV 板، 电池 储能 与 柴油 发生器 电信 站، 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站، 辅助电源是DC48V，电流是DC100A.
مشتری یک سیستم هیبریدی خورشیدی دارد. پنل PV، ذخیره باتری و دیزل ژنراتور برای ایستگاه مخابراتی، همه 3 سیستم به یک باس بار متصل هستند. آنها می خواهند با استفاده از یک متر DC، وات ساعت خواندن را از نوار اتوبوس بدانند. و سایت خورشیدی آنها یک سایت مخابراتی است. ولتاژ منبع تغذیه DC 48V است، جریان DC100A است.
کتابشناسی - فهرست کتب
1. راه حل برای سیستم ریز شبکه سازمانی 2021.04
