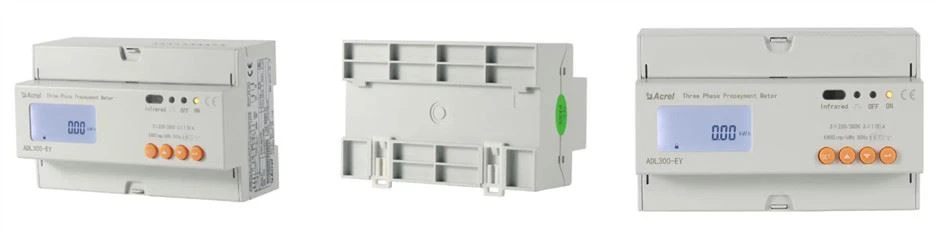

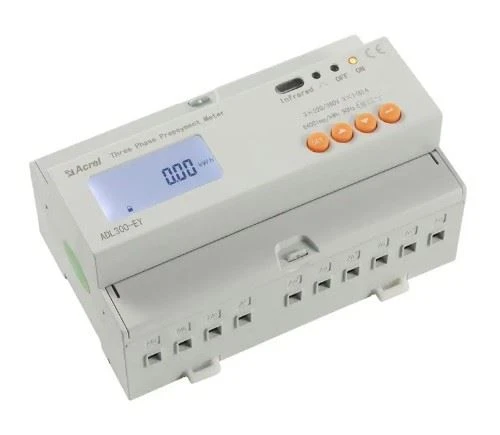

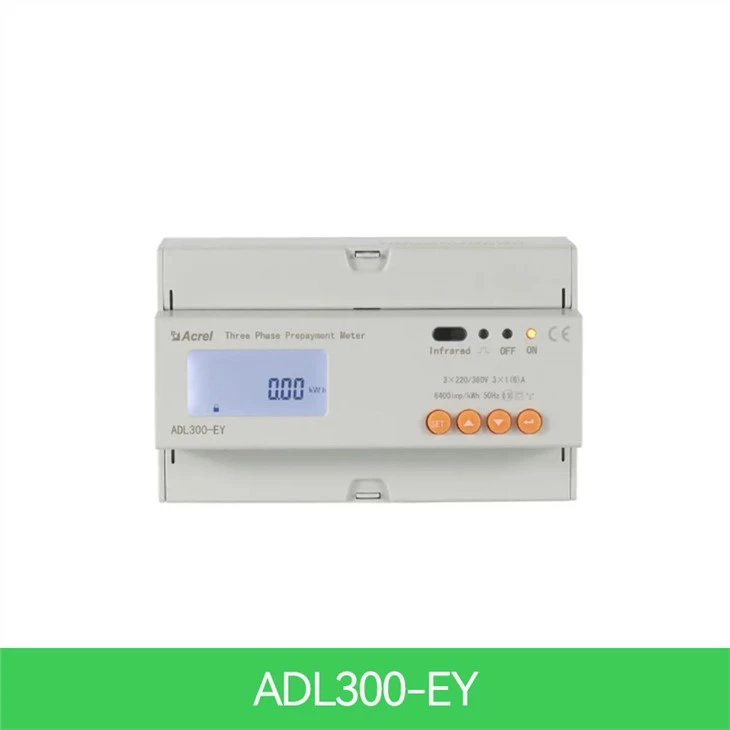

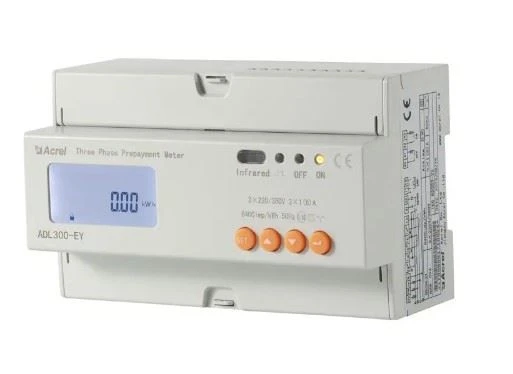

متر انرژی پیش پرداخت شده سه فاز

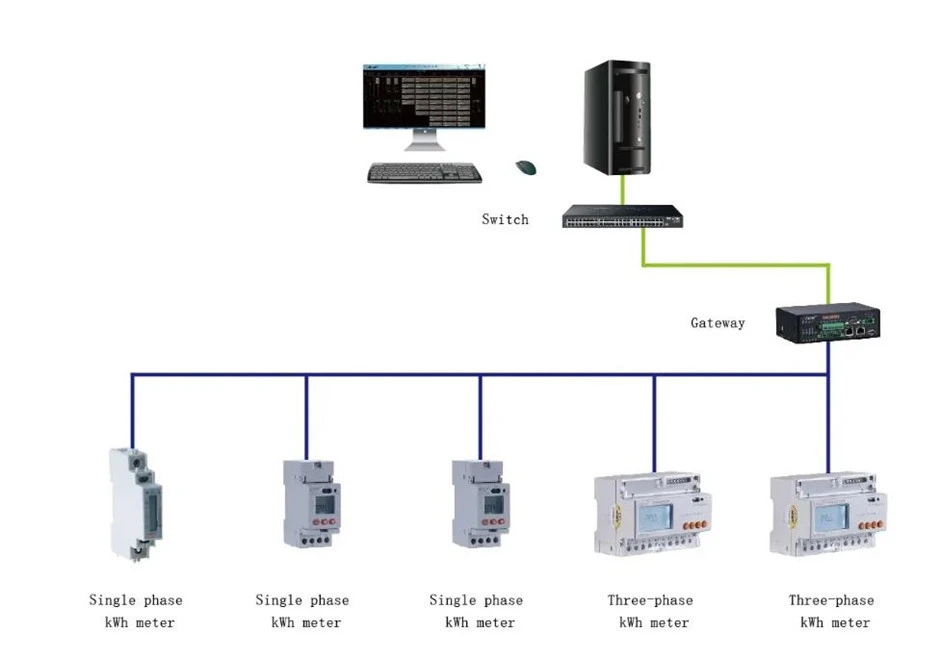

در حال حاضر اکرل دارای سه متر انرژی پیش پرداخت شده، ADL100-EY متر های پیش پرداخت شده تک فاز با کنترل درون، ADL300-EY سه فاز متر پیش پرداخت شده با کنترل درون، و ADF400L متر انرژی پیش پرداخت شده، آنها به طور گسترده ای برای محاسبه انرژی فعال تک و سه فاز به ترتیب بر روی فرکانس 50 هرتز استفاده می شود. متر دارای توابع از پیش پرداخت، کنترل بار و ارتباطات RS485، و غیره است. در داخل متر یک استراحت برگزاری کوچک برای تحقق بخشیدن به جریان در یا خاموش. با پلت فرم Acrel IoT EMS می تواند کنترل از راه دور قدرت تحقق. این مترها نیازهای فنی مرتبط با کنترهای برق الکترونیکی را در استانداردهای IEC62053-21، IEC62053-22 برآورده می کنند.

پارامتر فنی		ADL300-EY
ولتاژ	ولتاژ مرجع	3×220/380V
	مرجع فرکانس	50هرتز
	مصرف	<4va(each>
فعلی	جریان ورودی	1(6)A,10(80)A
	شروع جریان	اتصال به طور مستقیم: 0.004 Ib, اتصال از طریق CT: 0.002In
	مصرف	<4va (maximum="">
اندازه گیری عملکرد	دقت اندازه گیری	کلاس 0.5s
دقت ساعت		خطا ≤0.5s/d
پالس فعال	عرض پالس	80ms±20ms
	ثابت پالس	6400imp/kWh,400 imp/kWh
Communicati on	رابط	RS485(A+±B-)
	حالت اتصال	هادی های جفت پیچ خورده سپر
	پروتکل	MODBUS-RTU

نام تابع	شرح تابع		تابع ارائه
	ADL300-EY	ADL100-EY
اندازه گیری کیلووات ساعت	کل کیلووات ساعت فعال (مثبت و منفی در مجموع)		■
اندازه گیری برق پارامترهای	U'I 'P'Q'S'PF		■
حالت از پیش پرداخت شده	از طریق RS485 ارتباطات از پیش پرداخت شارژ ، رمزگذاری داده ها		■
کنترل	ساخته شده در بالا ظرفیت زیر نگه داشتن رله برای رسیدن به بار کنترل خاموش		■
نمایشگر ال سی دی	نمایش 8 بیتی بخش ال سی دی		■
ارتباطات	رابط ارتباطی: RS485, ارتباطات پروتکل: MODBUS-RTU		■
چند تعرفه ای	4 نرخ تعرفه، فاصله زمانی 14 بار در روز		□F

(■: به معنی استاندارد؛ □: به معنی اختیاری)

توجه داشته باشید:تابع حالت از پیش پرداخت شده تنها می تواند با سیستم از پیش پرداخت شده طراحی شده توسط شرکت Acrel، Ltd به دست آورد.

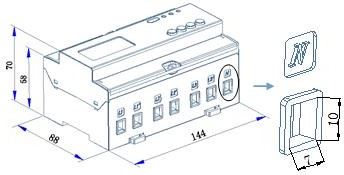

اتصال مستقیم

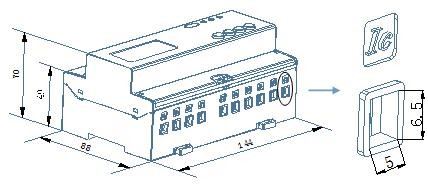

اتصال از طریق سی تی

توجه: باید از 4.0N·m بیشتر از 4.0N·m، و تور اتصال از طریق CT نباید بیشتر از 2.0N·m باشد.

ADL300-EY سه فاز چهار خط اتصال مستقیم

ADL300-EY سه فاز چهار خط اتصال از طریق سی تی

تابع کمکی
