توضیحات

PZ سری هوشمند DC متر انرژی برای برنامه های کاربردی مانند پانل های DC، انرژی خورشیدی، ایستگاه های پایه مخابراتی، و پورت شارژ طراحی شده است. این سری ابزارها می توانند ولتاژ، جریان، قدرت، جلو و توان معکوس را در سیستم DC اندازه گیری کنند. می توان از آن برای نمایش محلی استفاده کرد و با تجهیزات کنترل صنعتی، رایانه ها، از یک سیستم اندازه گیری و کنترل متصل شد.

PZ سری هوشمند DC متر انرژی همچنین دارای انواع توابع بهانه خارجی برای کاربر را انتخاب کنید از: RS485 رابط ارتباطی، پروتکل Modbus-RTU، خروجی زنگ رله، ورودی دیجیتال / خروجی. با توجه به الزامات مختلف ، از طریق ابزار کلید پانل ، شما می توانید نسبت ، پارامترهای ارتباطی تنظیم

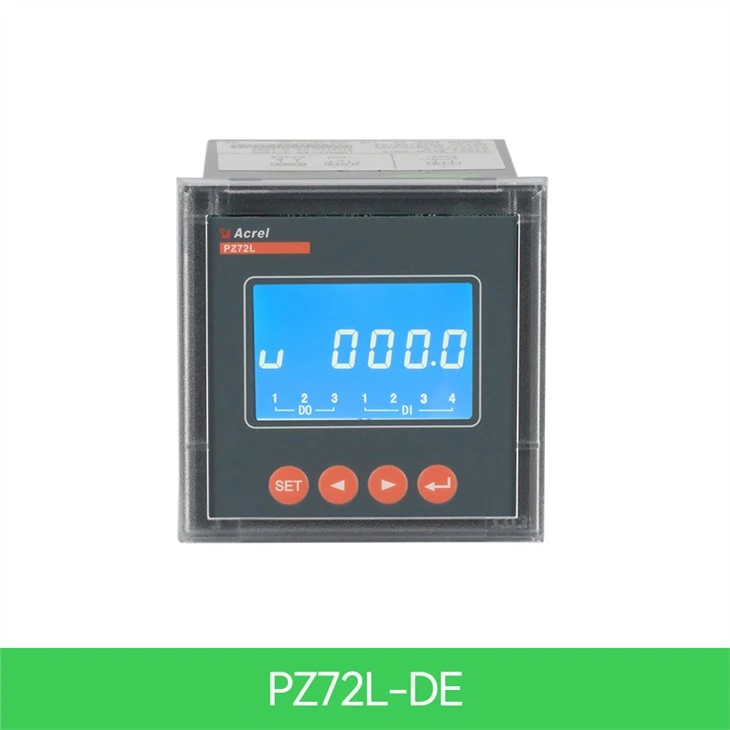

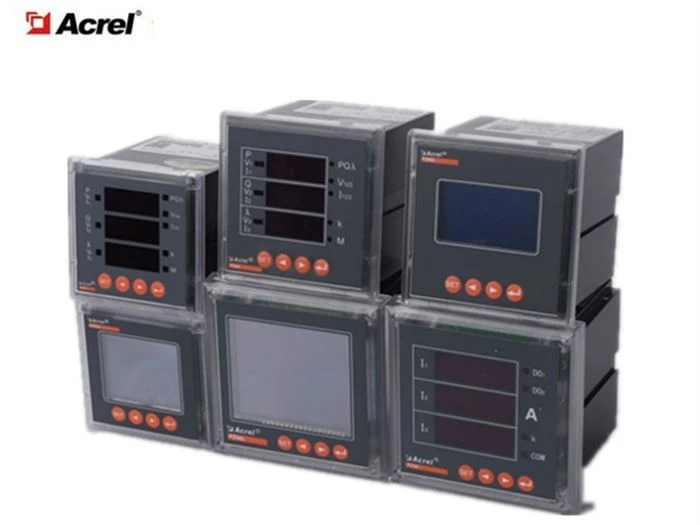

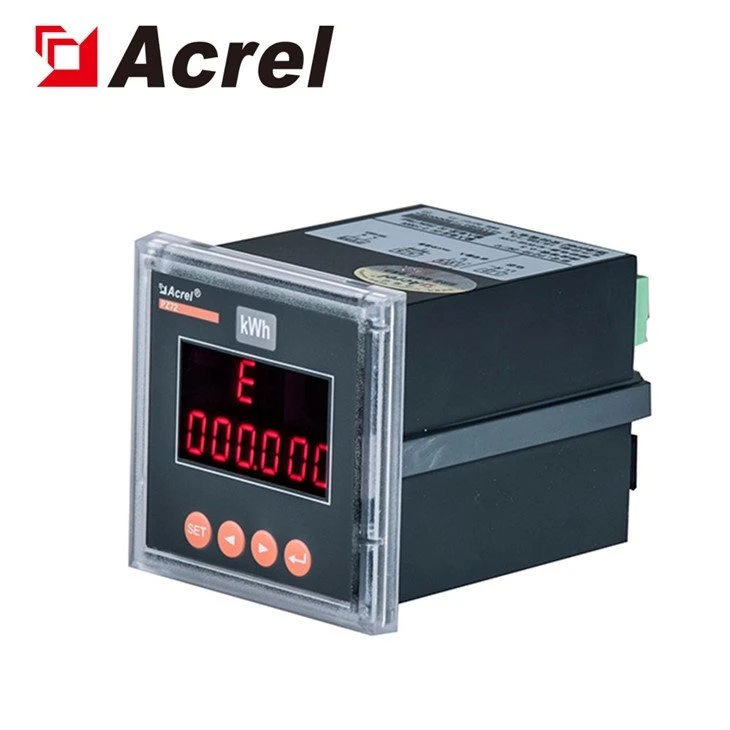

ظاهر

این محصول با الزامات فنی مربوطه استاندارد Q/GDW1825-2013 مشخصات متر برق DC,GB/T29318-2012 غیر خودرو شارژ اندازه گیری انرژی الکتریکی برای وسایل نقلیه الکتریکی, Q/GDW364-2009 مشخصات متر انرژی تک فاز.

پارامترهای

پارامترهای	ارزش
ورودی	ولتاژ دی سی	محدوده ورودی	0~100V,0~500V,0~1000V
		مقاومت ورودی	≥6kΩ/V
	جریان دی سی	محدوده ورودی	0~ 2500A(شنت یا سنسور سالن)
		شنت	خروجی 75mV
		سالن	خروجی 0 ~ 20mA ، 0 ~ 5V
		مصرف	≤1mW
	حد	.2 برابر امتیاز (پیوسته)؛امتیاز 10fold برای 1 ثانیه
کلاس دقت	0.5 کلاس
Puls	ولتاژ و جریان :750V, 300A, ثابت پالس پیش فرض:100imp/kWh
	ولتاژ و جریان :1000V, 300A, ثابت پالس پیش فرض:100imp/kWh
	ولتاژ و جریان :1000V, 200A, ثابت پالس پیش فرض:100imp/kWh

تابع	اندازه گیری از پارامترهای الکتریکی	U, I, P
	اندازه گیری کیلووات ساعت	کیلووات ساعت فعال (مثبت و منفی) کیلووات ساعت فعال (مثبت و منفی)
	تعرفه چند	دو مجموعه جدول زمانی، یک سال را می توان به ۴ منطقه زمانی تقسیم کرد، هر مجموعه جدول زمانی را می توان به ۱۲ اسلات زمان روزانه، ۴ نرخ (F1، F2، F3، F4 قله و دره های مسطح) تنظیم کرد، حداقل فاصله زمانی ۱۵ دقیقه است، و دوره زمانی را می توان در سراسر نقطه صفر تعیین کرد. (فقط برای متر کریستال مایع ال سی دی)
	رکورد داده های تاریخی	می تواند انرژی الکتریکی تاریخی را در ۱۲ ماه گذشته (انرژی الکتریکی با نرخ های مختلف) بشمارد. (فقط ال سی دی متر دارد)
	تعویض تابع ورودی و خروجی	PZ72 دارای دو خروجی سوئیچ و دو ورودی سوئیچ است. PZ96 دارای دو خروجی سوئیچ و چهار ورودی سوئیچ است. خروجی سوئیچ خروجی رله است، که می تواند متوجه "کنترل از راه دور" و خروجی زنگ خطر شود. ورودی سوئیچ نه تنها می تواند اطلاعات وضعیت سوئیچ محلی را جمع آوری و نمایش دهد بلکه می توان تابع انتقال از راه دور را از طریق RS485 از ابزار، که تابع "سیگنال از راه دور" تحقق یافته است.
	نمایش	ال سی دی یا ال ای دی
	ارتباطات	رابط ارتباطی: RS485, Communication protocol:MODBUS-RTU or DL/T645-2007 protocol نرخ باود 1200، 2400، 4800، 9600، 19200، 38400 اختیاری، مادون قرمز در 1200bps ثابت است.
سوئیچ	دی	ورودی تماس خشک، منبع تغذیه داخلی ابزار، جداسازی فتوالکتریک
سوئیچ	انجام	2 خروجی رله، به طور معمول باز مخاطبین، ظرفیت 2A/30VDC یا 2A/250VAC
منبع تغذیه	محدوده ولتاژ	85~265VAC±50/60Hz;20~60VDC;100~350VDC
منبع تغذیه	مصرف	≤2W
مقاومت عایق	≥100MΩ
فرکانس قدرت مقاومت در برابر ولتاژ	3kV/1min(RMS)
محیط	دما	محل کار:-25°C~+65°C;ذخیره سازی:-40°C~+80°C
	رطوبت	≤93٪RH غیر متراکم
	ارتفاع	≤ 2500m

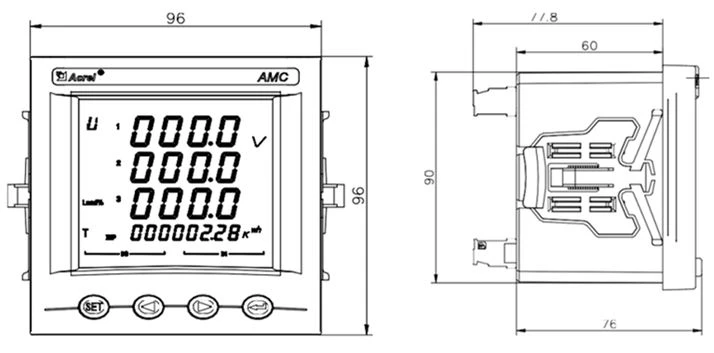

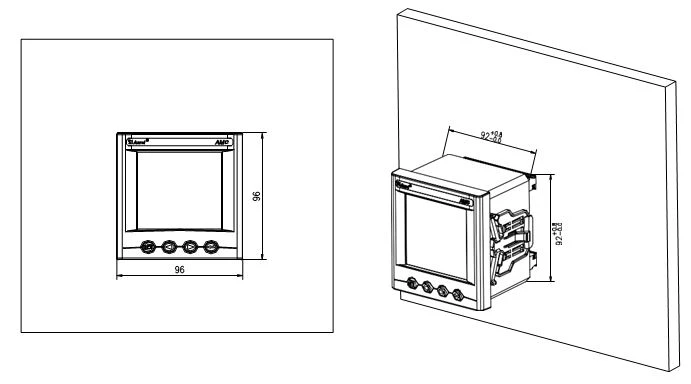

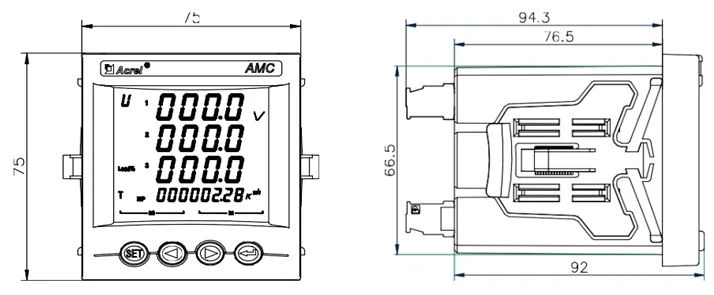

ابعاد

برون نما	اندازه faceplate		اندازه مسکن			برش اندازه
برون نما	عرض	ارتفاع	عرض	ارتفاع	عمق	عرض	ارتفاع
72 مربع	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
۹۶ مربع	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
