بحث مختصری در مورد کاربرد طراحی منبع تغذیه و توزیع مرکز داده ها و انتخاب محصولات نظارتی

Abstract

در سال های اخیر با توسعه سریع مراکز داده، مشکل مصرف انرژی مراکز داده بیشتر و برجسته تر شده است. مدیریت انرژی و منبع تغذیه و طراحی توزیع مراکز داده به مسائل داغ تبدیل شده است. معقول و قابل اعتماد مرکز داده توزیع قدرت راه حل های سیستم ، یک راه معقول برای بهبود بهره وری قدرت از مرکز داده ها و کاهش مصرف انرژی از تجهیزات است. همراه با مشخصات فنی مربوطه، مزایا و معایب طرح های قدیمی و جدید توزیع برق یک مرکز داده مورد تجزیه و تحلیل قرار می گیرد، و مرجعی برای طراحی اتاق کامپیوتر مدولار جدید ارائه می شود.

واژه های کلیدی: مرکز داده؛ توزیع برق ترمینال؛ کابینه سر ستون

1.Background

با توسعه علم و فناوری، تراکم تعداد، مقیاس، و قدرت مراکز داده همچنان افزایش می یابد و سطح ساخت و ساز همچنان رو به بهبود است. سیستم توزیع برق مهم ترین بخش مرکز داده است. قطع برق یا منبع تغذیه با کیفیت پایین ممکن است باعث کاهش سرور شود. باعث ضرر و زیان شود. چگونگی بهینه سازی طراحی برای بهبود ایمنی و قابلیت اطمینان منبع تغذیه مرکز داده برای اطمینان از عملکرد بی وقفه و پایدار سیستم اطلاعات الکترونیکی به موضوع مهمی برای طراحان مرکز داده تبدیل شده است. در مقایسه با طرح سنتی منبع تغذیه و توزیع، اینکه آیا طرح تأمین برق امن، اقتصادی و با ثبات تر وجود دارد، مشکلی است که طراحان به آن اهمیت می دهند.

2.طرح توزیع برق در انتهای اتاق داده

بررسی اجمالی پروژه

مساحت کل ساخت و ساز یک مرکز داده ۱۹۰۶٫۲۴ متر مربع است که مساحت کل ساخت و ساز مرکز داده ۲۱۰٫۶ متر مربع از جمله اتاق داده ۱F و اتاق ارتباطی ۱F است. منطقه عملکردی شامل موتورخانه اصلی (اتاق کامپیوتر، اتاق ارتباطات)، منطقه مدیریت (دفتر، اتاق تجهیزات اینترنت و غیره) و اتاق های کمکی است.

طرح توزیع برق سنتی یک

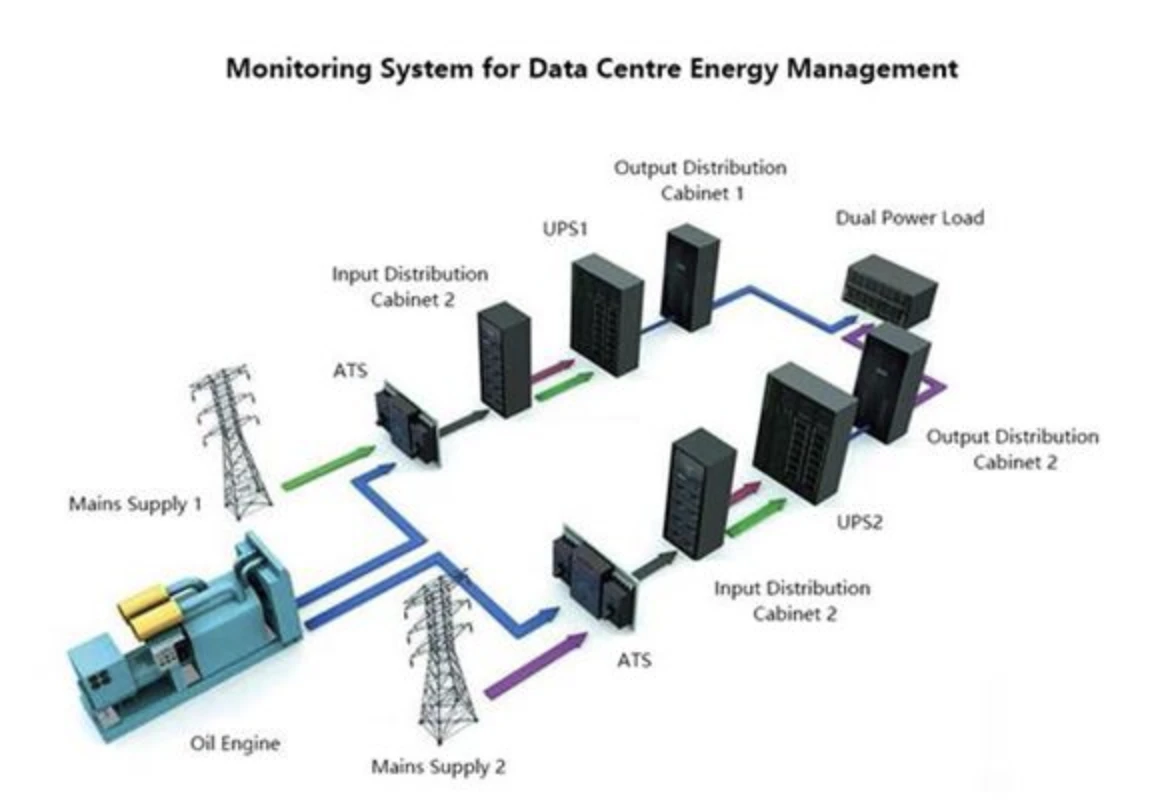

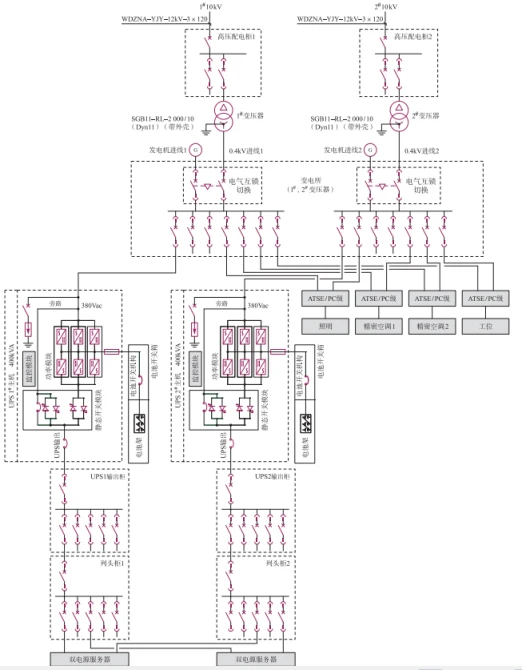

منبع تغذیه ولتاژ بالا ۱۰kV از دو اصلی مختلف کشیده شده است، و ولتاژ بالا و ولتاژ پایین به هم متصل نیستند. منبع تغذیه سوم از ژنراتور دیزلی مرکز برق کشیده می شود. منبع تغذیه پشتیبان اصلی و منبع تغذیه ژنراتور در خروجی ترانسفورماتور تعویض می شوند تا از مصرف برق مرکز داده اطمینان حاصل شود. تجهیزات به طور قابل اعتمادی از برق استفاده می کنند. با توجه به اینکه ظرفیت یک ژنراتور واحد به مراتب کمتر از ۲۵۰۰kW است، و تعداد ژنراتورها به بیش از ۱۰ نفر نرسیده است، یک مجموعه ژنراتور کم ولتاژ ۰٫۴کیولوت انتخاب می شود. نقطه خنثی از مجموعه ژنراتور 0.4kV باید به طور مستقیم زمین، و هادی های متصل بین نقاط ستاره ژنراتور باید عایق. در مجموع ۲ مجموعه از سیستم های ۴۰۰kVA UPS در مرکز داده راه اندازی می شوند تا یک سیستم تحمل کننده گسل ۲N را تشکیل دهند. کابینت های دو مداره و دو خروجی می توانند قدرت تجهیزات اطلاعات الکترونیکی و سوکت های ایستگاه کاری را در مرکز داده تأمین کنند. باتری سیستم UPS می تواند منبع تغذیه مداوم را به مدت ۱۵ دقیقه برای تمام بارهای درجه (۱) فراهم کند. بار سرور واحد مرکز داده به عنوان 3kW در نظر گرفته شده است، و حداکثر بار بیش از 4kW نیست. به منظور جلوگیری از شکست مرکز داده UPS در طول فرایند سوئیچینگ قدرت برای تاثیر بر عملکرد طبیعی بار مهم، ATS سوئیچ از اصلی و ژنراتور دیزل باید یک سوئیچ چهار سطح با PC سطح و خط خنثی سوئیچینگ همپوشانی.

طرح جدید منبع تغذیه و توزیع 2

با نوآوری تکنولوژیکی و طرفداری از مفهوم صرفه جویی در انرژی سبز، سازمان بین المللی TGG PUE را پیشنهاد کرد که اندازه گیری کارایی قدرت مراکز داده است. PUE نسبت تمام انرژی مصرف شده توسط مرکز داده به انرژی مورد استفاده توسط بارهای IT است، و معکوس DCIE است. PUE = مصرف انرژی تمام تجهیزات در مرکز داده / مصرف انرژی تجهیزات IT، PUE یک نسبت است، معیار 2 است، نزدیک تر به 1، سطح بهره وری انرژی بهتر، درجه سبز یک مرکز داده بالاتر است.

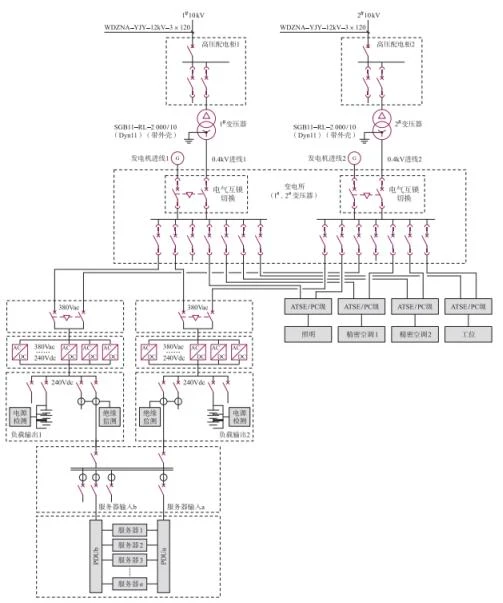

از طریق مقدار زیادی از تجزیه و تحلیل داده ها، نتیجه گیری می شود که جریان مستقیم ولتاژ بالا (HVDC) سیستم منبع تغذیه و توزیع، سیستم منبع تغذیه و توزیع یکپارچه AC-DC، و UPS+HVDC کارایی کاری بالاتری دارند که می تواند شاخص صرفه جویی در انرژی مرکز داده را بهبود بخشد.

3.مقایسه راه حل های جدید و قدیمی سیستم منبع تغذیه و توزیع

خروجی سیستم منبع تغذیه UPS فرکانس قدرت است، و از دست دادن فیلتر بزرگ است، و HVDC فیلترینگ با فرکانس بالا است و منطقه کوچکتری را اشغال می کند. باتری UPS در انتهای ورودی است. اگر خود UPS شکست بخورد، بار باز هم قدرت خود را از دست خواهد داد؛ در حالی که باتری HVDC در انتهای خروجی است. حتی اگر خود HVDC شکست بخورد، باتری هنوز هم می تواند قدرت را به بار عرضه کند تا از منبع تغذیه بی وقفه اطمینان حاصل کند. سیستم منبع تغذیه UPS پیوندهای واسطه ای بیشتری نسبت به سیستم منبع تغذیه HVDC دارد. باتری HVDC مستقیماً به نوار اتوبوس متصل است و نیاز به لینک اینورتر را از بین می برد و هر لینک میانی چند سطحی کارایی تبدیل را کاهش خواهد داد و در نتیجه مصرف انرژی افزایش می یابد.

4.Acrel'راه حل برای راه حل های HVDC

دستگاه نظارت بر توزیع برق سری AMC16Z اکرل یک دستگاه اندازه گیری است که به ویژه برای مدیریت قدرت سرور مرکز داده طراحی شده است. دستگاه در طراحی جمع و جور است، و می تواند تمام پارامترهای الکتریکی، سوئیچ های ورودی و خروجی، و وضعیت دستگیری رعد و برق A+B دو خط ورودی و 192 خط خروجی را در زمان واقعی نظارت کند. آستانه های زنگ خطر تمام کانال های اندازه گیری را می توان به طور مستقل تنظیم کرد. رویداد محدود بلافاصله باعث صدای سیستم و زنگ نور، و می تواند با ماژول تشخیص عایق مجهز شده است، که می تواند وضعیت عایق busbar سیستم DC و مدار شاخه برای نظارت و مدیریت آنلاین در زمان واقعی تشخیص، و رسیدن به درجه بالایی از ادغام حلقه نظارت در حجم ابزار سنتی است.

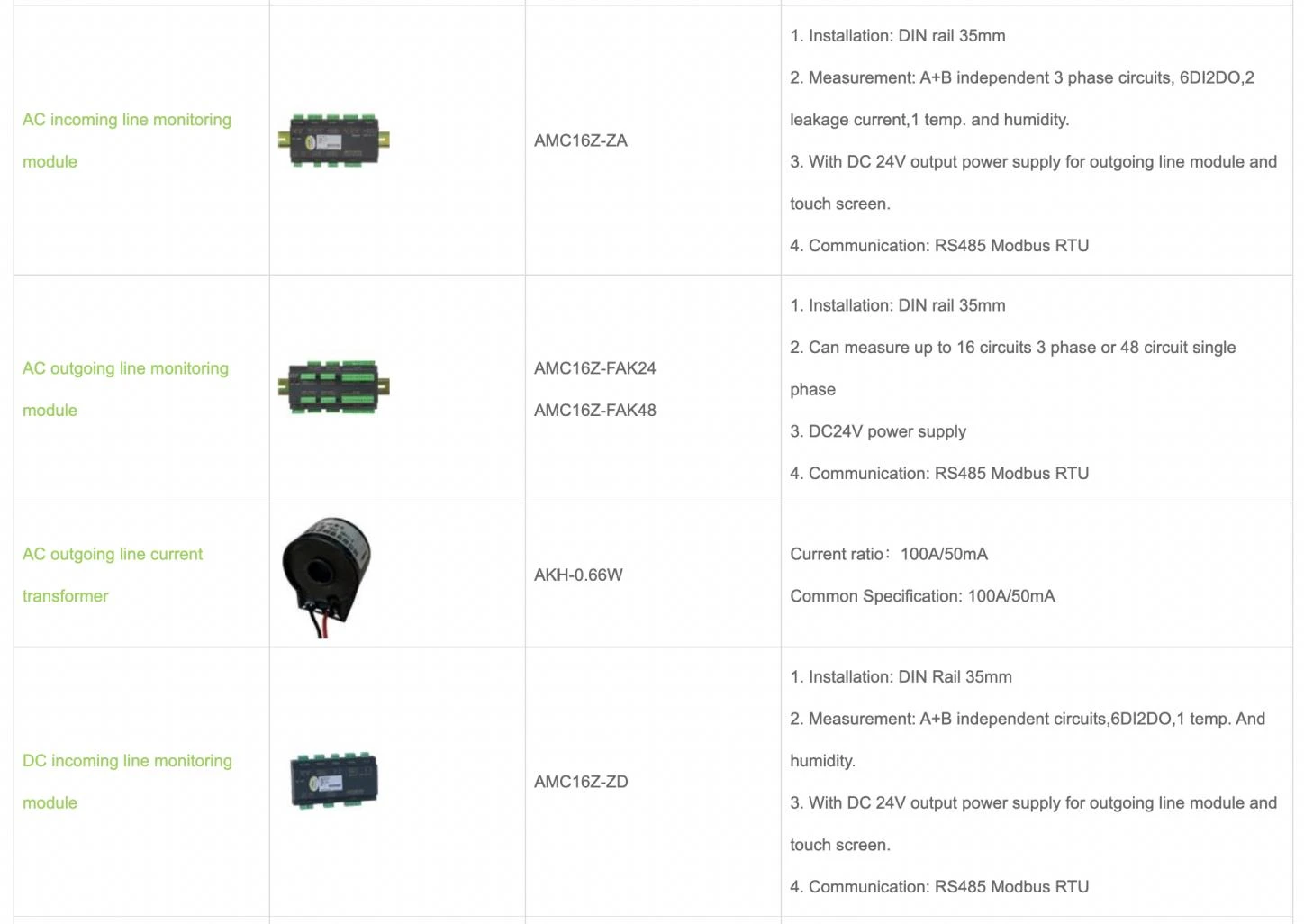

محصولModule

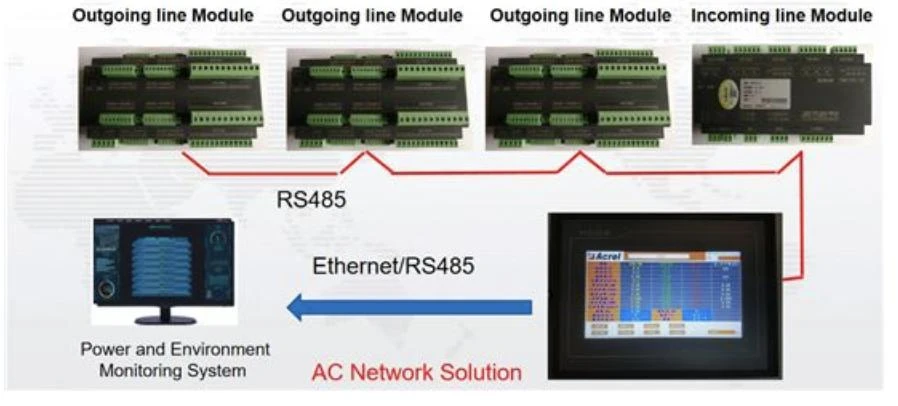

نمودار شبکه سیستم

5.Conclusion

اکرل تحلیل جامعی از محیط داخلی و خارجی صنعت مرکز داده را برای مدت طولانی انجام داده است، تجزیه و تحلیل نقطه داغ صنعت را بر سیاست های ملی و روندهای توسعه آینده صنعت انجام داده، جهت توسعه آینده صنعت را پیش بینی کرده، و راه حل های مختلف کاربرد را در صنعت خود بهبود بخشیده است. نیازهای مشتری، برای پاسخگویی به نیازهای کاربردی مشتریان مختلف.

برای جزئیات راه حل، لینک زیر را بررسی کنید:

https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
