چکیده: دستگاه تجهیزات دمای بی سیم اکرل به طور مستقیم مقادیر دما و رطوبت را از طریق فرستنده و فرستنده ATC600-C و حسگر دمای ATE200، سنسور دمای بی سیم AHE و رطوبت منتقل می کند و برای کنترل ارتباطات به PLC مشتری متصل می شود.
1.بررسی اجمالی پروژه
یک مشتری ترکیه ای پروژه ای دارد که نیاز به تغییر اندازه گیری دمای سیمی PT100 به بی سیم دارد، و از طریق پورت ارتباطی 485 گیرنده ما برای کنترل خودکار دما به PLC متصل می شود.
2.ارائه محصول
سیستم دمای بی سیم اکرل برای چرخ دنده های سوئیچ سرپوشیده ۳ تا ۳۵کیلو ولت مناسب است که شامل چرخ دنده های سوئیچ داخلی، چرخ دنده های سوئیچ کارت دستی، چرخ دنده های سوئیچ ثابت و چرخ دنده های سوئیچ حلقه-نت است. همچنین برای چرخ دنده های سوئیچ ولتاژ پایین ۰٫۴kV مانند چرخ دنده های سوئیچ ثابت و چرخ دنده های سوئیچ کشو مناسب است. حسگرهای دمای بی سیم را می توان در هر نقطه گرمایشی در چرخ دنده های سوئیچ نصب کرد، دستگاه از فناوری انتقال داده های بی سیم برای انتقال بی درنگ داده های دمای نظارت شده بهره می برد و چنین داده هایی را بر روی ARTM-Pn به صورت محلی نمایش می دهد. علاوه بر این، می توان آن را از طریق پورت RS485 برای نظارت هوشمند از راه دور شبکه.
سنسور دما و رطوبت بی سیم AHE100 عمدتاً برای تشخیص دما و رطوبت داخل تجهیزات مانند کابینت های سوئیچ ولتاژ متوسط و بالا، جعبه های ترمینال، کابینت های اصلی حلقه ای، ترانسفورماتورهای جعبه ای و محیط اتاق توزیع برق مورد استفاده قرار می گیرد. ماژول اتخاذ پوسته خاص، که اثر تهویه خوب و ظاهر نفیس، که می تواند به طور موثر محافظت از اجزای داخلی و افزایش عمر خدمات است.

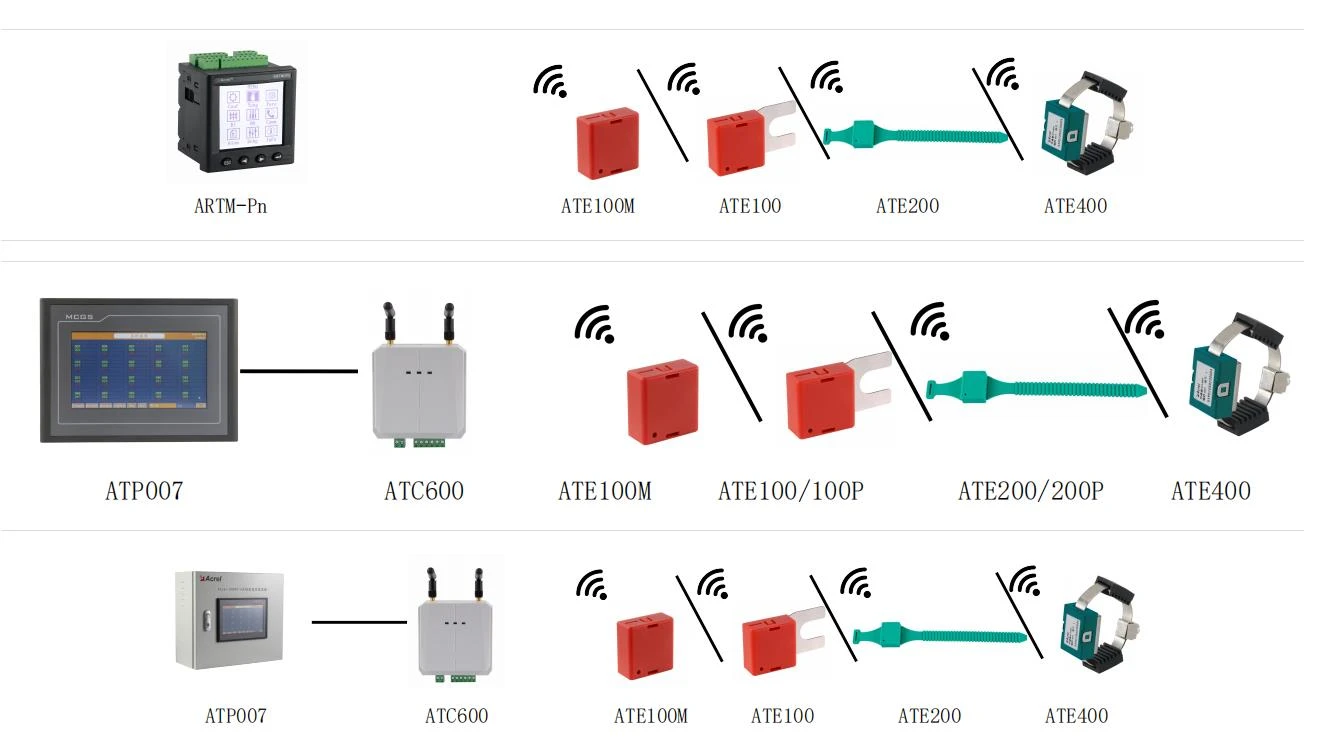

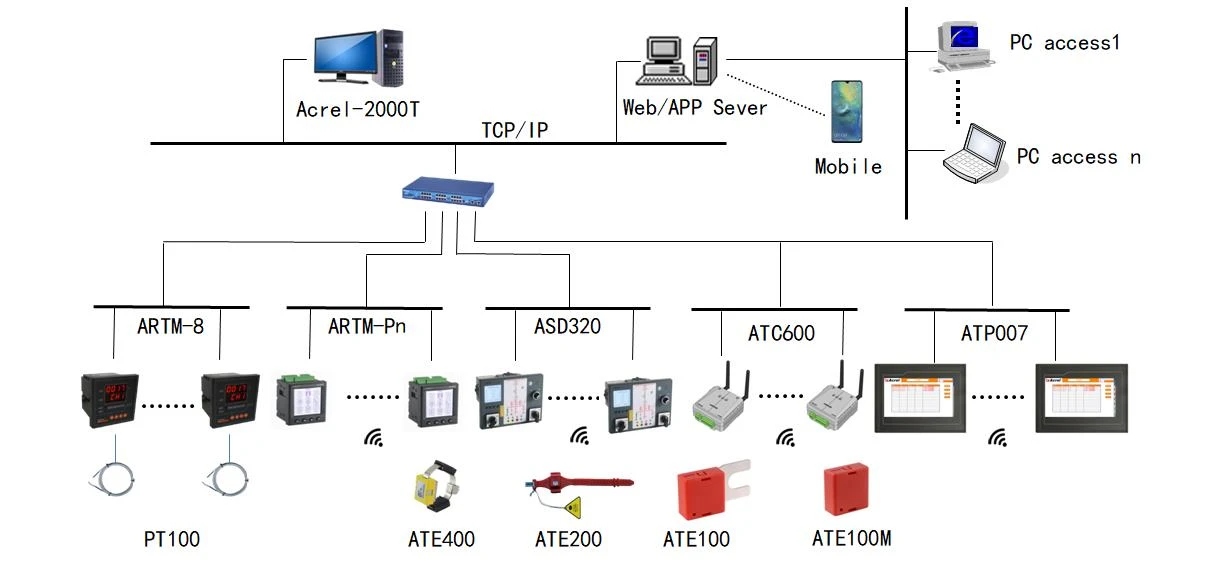

2.1. Topology شبکه
تصویر 1
تصویر 2
تطبیق صفحه نمایش لمسی: ATC600-C:
توجه: صفحه لمسی از طریق رابط RS485 به یک ATC600-C متصل می شود تا به نمایش متمرکز دما و رطوبت پی رود و یک ATC600-C می تواند 240 حسگر دما و رطوبت دریافت کند.

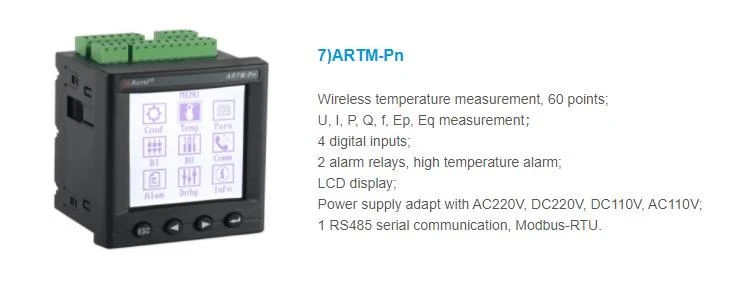

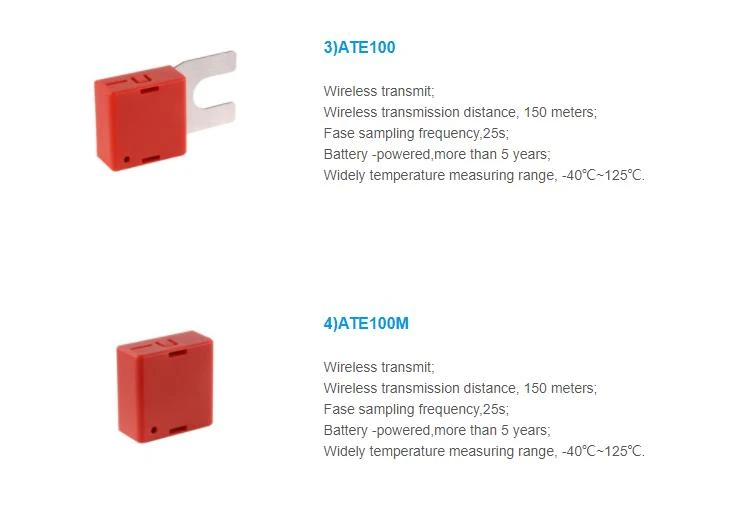

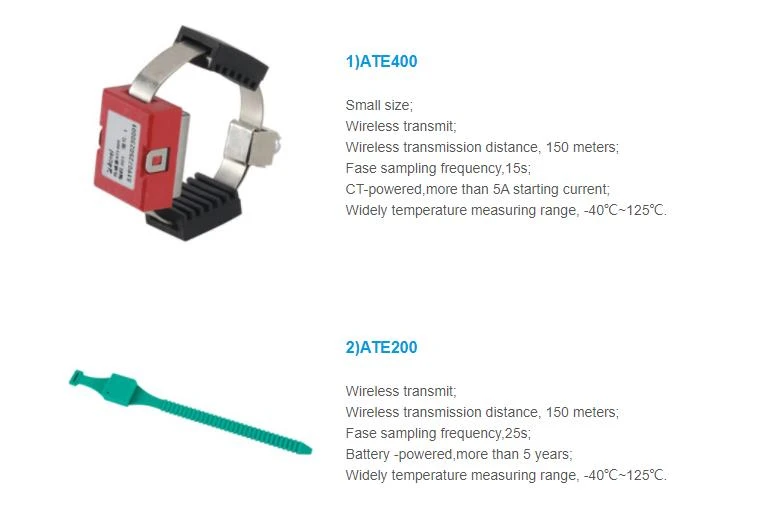

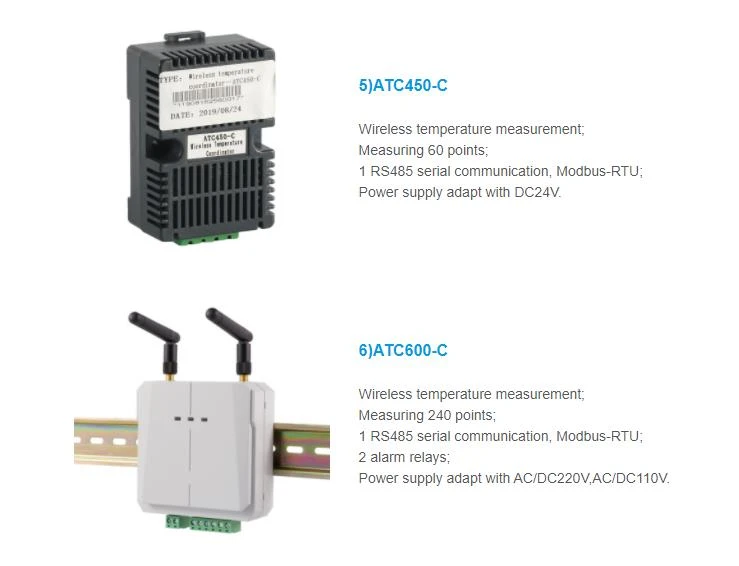

2.2 محصولات مرتبط

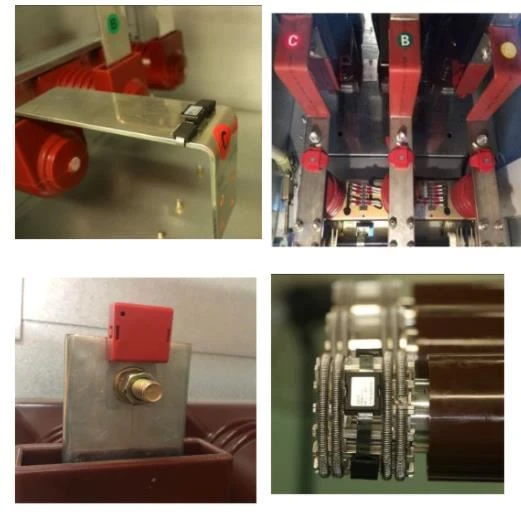

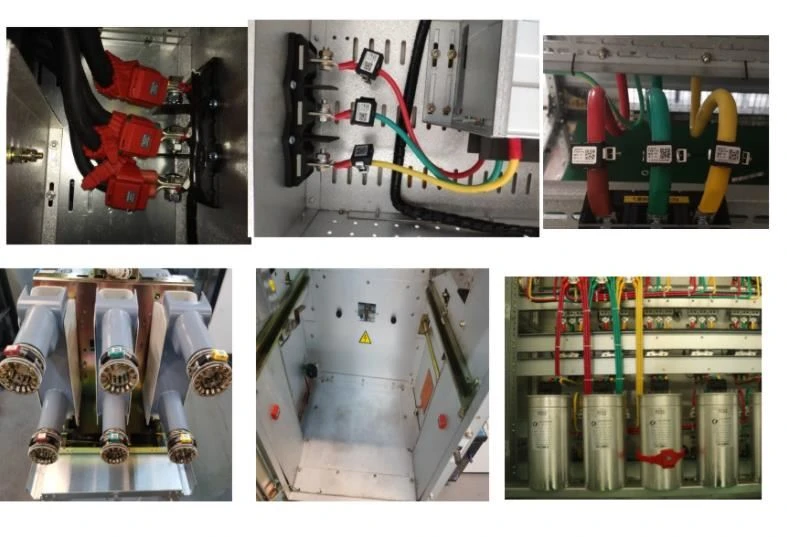

3.تصویر نصب
