خلاصه
حفاظت از خطای زمین برای مدارهای الکتریکی ، تجهیزات و حوادث ناشی از آتش سوزی الکتریکی ناشی از جریان خطای زمین به طور فزاینده ای به یک نیاز روزانه تبدیل می شود. برای گره های اصلی مصرف کننده انرژی در سمت کاربر ، یک رله جریان باقیمانده طراحی و نصب شده است تا وضعیت جریان باقیمانده هر مدار مصرف کننده انرژی را در زمان واقعی کنترل کند. از طریق نظارت بی درنگ بر مصرف انرژی و پارامترهای توان مربوطه ، ایمنی ، قابلیت اطمینان و کارایی نگهداری از مصرف انرژی بهبود می یابد ، هزینه کار نگهداری کاهش می یابد و نظارت بدون نظارت بر جریان باقی مانده محقق می شود. از طریق نظارت بر زمان واقعی استفاده از انرژی ، جمع آوری داده ها و زنگ هشدار ، جریان باقیمانده در سیستم توزیع برق کنترل می شود و حفاظت از خطای زمین مدار الکتریکی کاربر' برای جلوگیری از حوادث آتش سوزی و حوادث شوک الکتریکی شخصی ناشی از جریان باقی مانده در اینجا مقدمه ای مختصر در مورد کاربرد رله جریان باقیمانده ASJ شرکت ما' در پروژه خانه تراس آب در اطراف جزیره مالدیو وجود دارد.
بررسی اجمالی

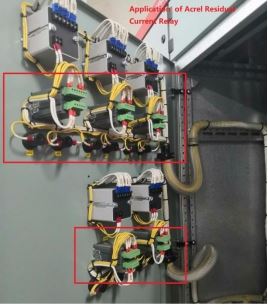

خانه های شهری در اطراف جزیره در مالدیو عمدتا برای پذیرش گردشگران از سراسر جهان استفاده می شود. فرکانس سایت برنامه 50 هرتز و ولتاژ 220V TT یا خطوط توزیع برق سیستم TN است. مشتری امیدوار است با نصب یک رله جریان باقیمانده در کابینت توزیع خانه ردیف آب ، جریان باقیمانده خط را تحت نظر داشته باشد و امیدوار است که نسبت مقدار جریان باقیمانده تحت نظارت زمان واقعی به مقدار جریان باقیمانده تنظیم شده نمایش داده شود. در صفحه نمایش ، وقتی نسبت به 80 reaches برسد ، رله جریان باقیمانده می تواند بلافاصله زنگ بزند. Acrel ASJ10-LD1A با ترانسفورماتور جریان باقیمانده همکاری می کند و نیازهای نظارت بر جریان باقیمانده مشتری' را با موفقیت برطرف می کند.
رله جریان باقیمانده سری ASJ
رله های جریان سری ASJ را می توان با منبع تغذیه ولتاژ پایین یا کنتاکتور ولتاژ پایین ترکیب کرد تا یک حفاظت جریان تغذیه ترکیبی را ایجاد کند ، که عمدتاً برای دستگاههای AC 50Hz ، ولتاژ و زیر TT400V و لوله کشی سیستم TN ، علاوه بر حفاظت از خطای زمین استفاده می شود. برای جلوگیری از خطاهای زمین ، مدارهای الکتریکی از آسیب های معمول تجهیزات و خرابی های الکتریکی ناشی از این امر نیز می تواند از خطر برق گرفتگی شخصی جلوگیری کرده و محافظت مستقیم از تماس را ایجاد کند.
این محصول دارای الزامات GB/T 22387-2016" ؛ رله جریان کاتالیست" است.
رله های بهداشتی سری ASJ توابع حفاظتی بیش از ولتاژ و زیر ولتاژ و عملکردهای اضافی خودکار را برای ولتاژ معمولی ادغام می کند. این محصول دارای اندازه کوچک ، دقت بالا ، ساختار انعطاف پذیر و نصب آسان است. این یک دستگاه حفاظتی ایمنی در زمینه ساخت و سازهای عمرانی است.

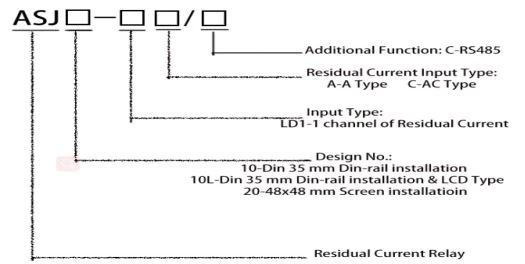

توضیحات مدل
ویژگی های فنی
پارامتر فنی | فهرست مطالب | |||
نوع AC | نوع A | |||
ورودی | جریان فعلی باقیمانده I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (A) توجه 3 | |
زمان محدودیت رانندگی △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (ها) توجه 4 | ||
باقیمانده جریان بدون عمل I △ شماره | 50%I△n | 50%I△n | ||
ویژگی های عملکرد | جریان متناوب سینوسی ساده | جریان متناوب سینوسی ساده و جریان مستقیم ضربان دار | ||
فرکانس | 50 هرتز ± 5 هرتز | 50 هرتز ± 5 هرتز | ||
خطای عمل | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
خروجی | حالت خروجی | یکی بسته شدن معمولی است و دیگری برای تغییر | یکی بسته شدن یا باز شدن معمولی است و دیگری برای تغییر | |
ظرفیت تماس | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
حالت بازنشانی | یکی در محل و یکی از راه دور ، | یکی در محل ، یکی از راه دور و یکی اتوماتیک | ||
منبع تغذیه | محدوده ولتاژ | AC110V 、 AC220V error خطای مجاز ± 10） | AC110V 、 AC220V 、 DC85-270V error خطای مجاز ± 10） | |
اتلاف قدرت | ≤5W | |||
فرکانس قدرت تحمل ولتاژ | مقدار موثر جریان متناوب بین منبع تغذیه ، ورودی و خروجی: 2kV/1min | |||
تحت عملکرد عادی | درجه حرارت | دمای کار: -20 ℃ ~ +55 ℃ دمای ذخیره سازی: -30 ~ + 70 | ||
رطوبت | ≤ 95 R RH ، با تراکم رطوبت ، و محل گاز خورنده | |||
ارتفاع از سطح دریا | ≤2000m | |||
طبقه آلودگی | کلاس سوم | |||
دسته نصب | تایپ کنید | |||
توجه 3 ： ASJ10L-LD1A جریان فعلی باقیمانده در 10mA-30A به طور مداوم قابل تنظیم است.
توجه 4 ： ASJ10L-LD1A محدودیت رانندگی در زمان N 0-10S به طور مداوم قابل تنظیم است.

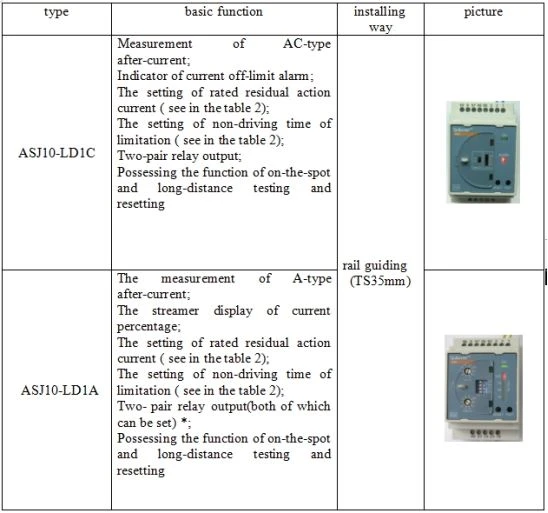

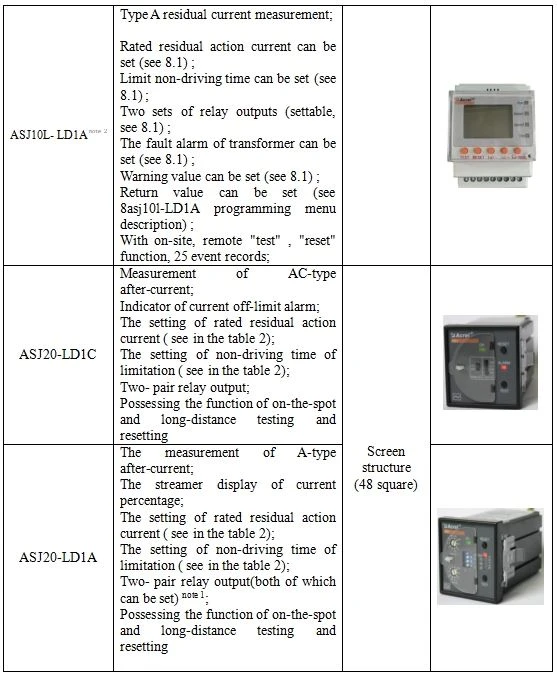

انواع محصولات
نکته 1: عملکرد تنظیم برای رله به این معنی است که می توانید مقداردهی اولیه و خروجی رله را خودتان تنظیم کنید ، که توسط کلید شماره گیری روی پنل انجام می شود. راهنمای تنظیمات خاص را می توان از جدول 5 یافت.
Note2 UN FUNCTION C: RTU Communication RS485 ، مدل ASJ10L-LD1A/C

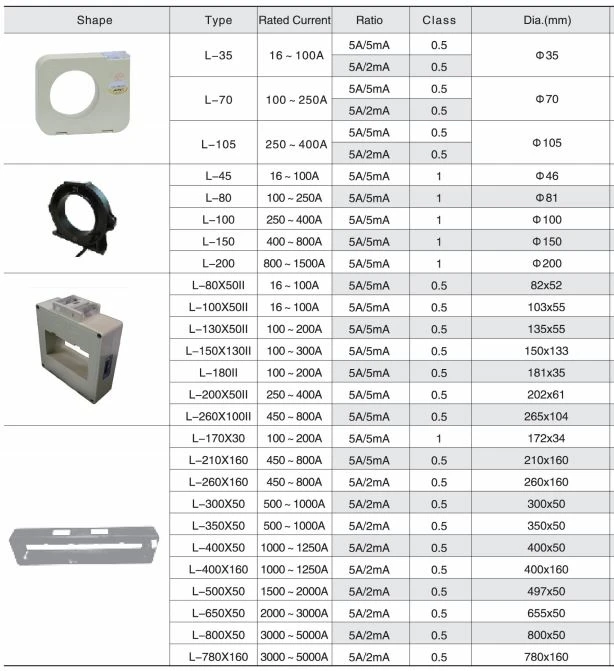

انتخاب ترانسفورماتور جریان باقیمانده
نصب و راه اندازی
خلاصه
رله جریان باقیمانده سری ASJ نسبت عملکرد و قیمت بسیار بالایی دارد. به عنوان یک ابزار نظارت بر جریان باقیمانده هوشمند و دیجیتالی پیشرفته ، رله جریان باقیمانده به طور گسترده ای در خط ورودی یا تک فاز یا سه فاز زیر جعبه خانه ساختمانهای مدنی استفاده می شود. تجهیزات برقی در خط توزیع برق.
